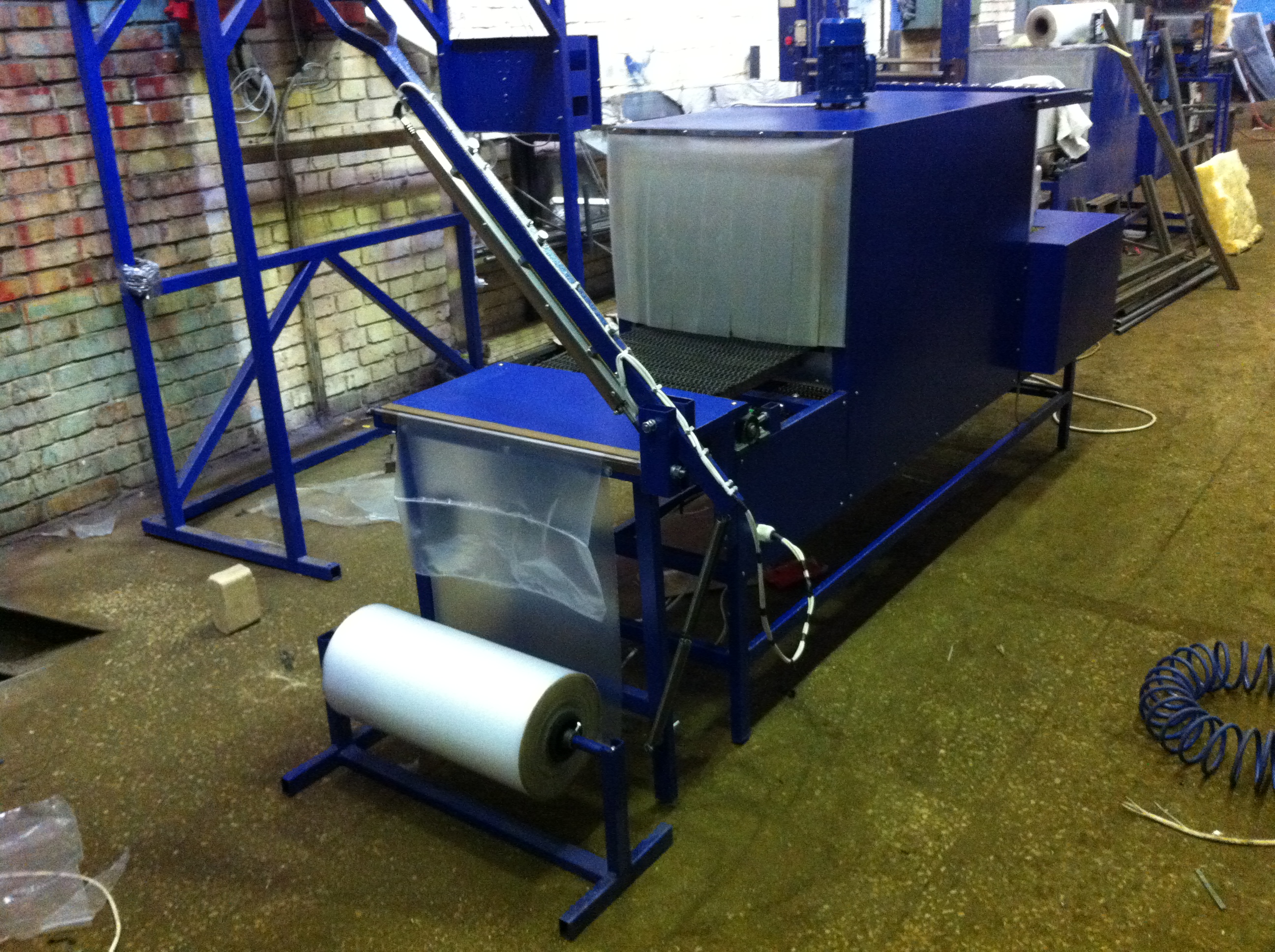

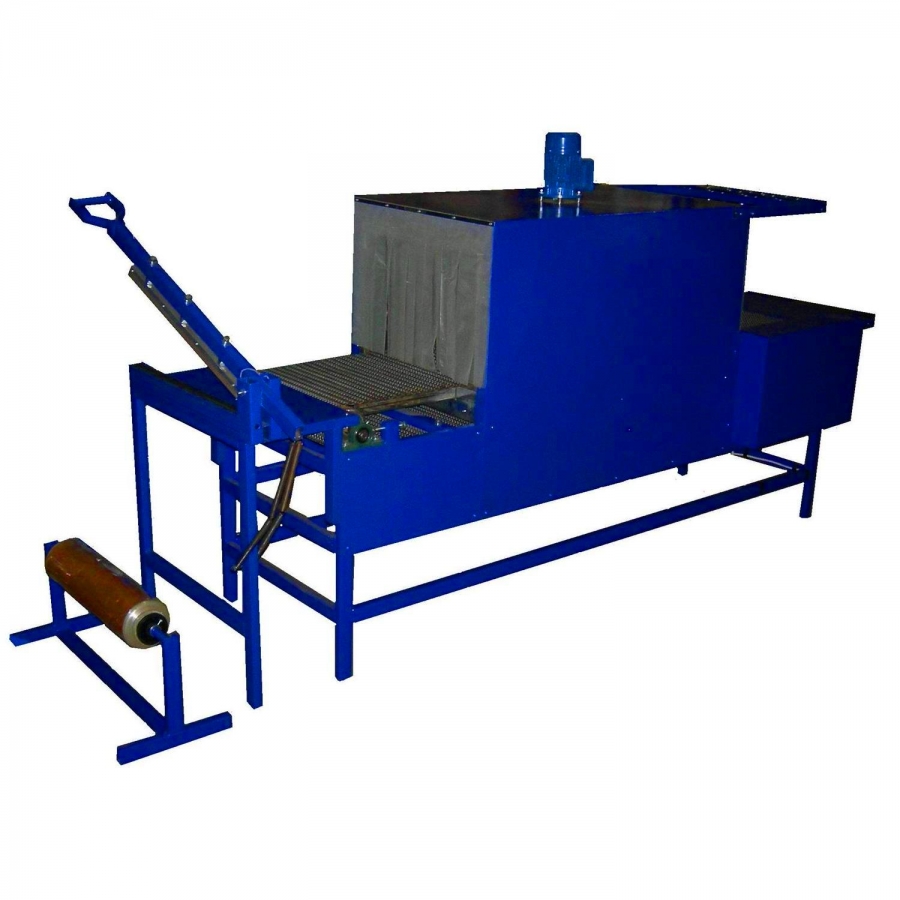

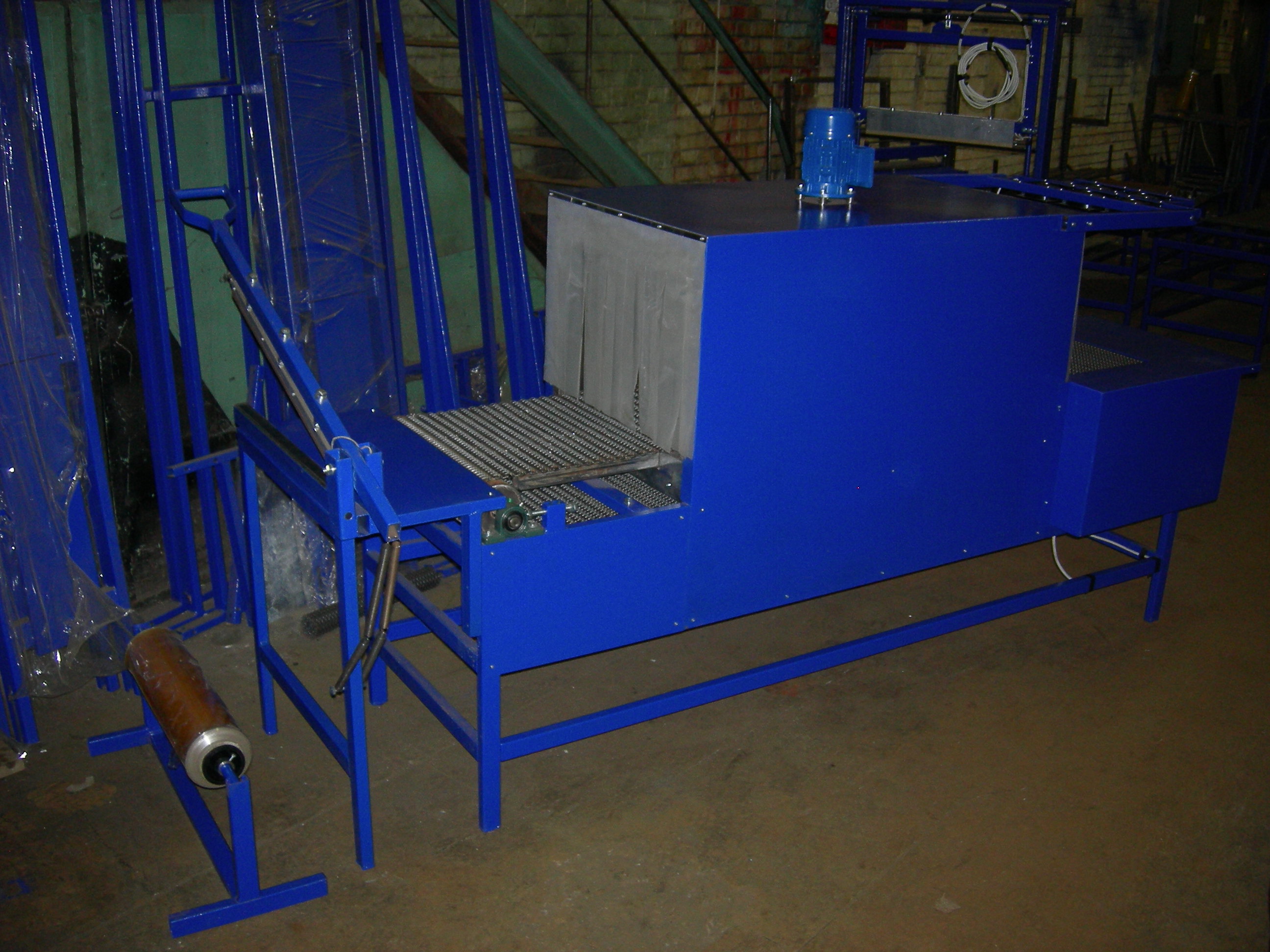

Термотоннель с ручным запайщиком ТТ-15-R

Данный термотоннель относится к термоусадочному оборудованию и предназначен для упаковки предметов в термоусаживающуюся полиэтиленовую пленку. Используется, преимущественно, как тарообразующий аппарат для групповой упаковки топливных брикетов, рулонов, коробок, пачек, ящиков, бутылок, банок, ведер, канистр, полиграфической продукции.

Оборудование состоит из ручного запайщика пленки и термоупаковочного тоннеля.

Термоупаковочный тоннель являеться самым простым и универсальным тарообразующим аппаратом, позволяющим работать с различными термоусадочными пленками (полиэтилен, поливинилхлорид, полиолефин), а так же получить производительность до 200 упаковок в час.

341700 грн.

Узнать цену






Дополнительная информация

  • Цена
    341700
  • Характеристика
    Электропитание, В/Гц 380/50
    Установленная мощность, kВт 15
    Температура в камере, 0С 80-300
    Пневмопитание, атм., л./мин. отсуствует
    Длина /Ширина /Высота (не более), мм 3100/850/1600
    Вес (не более), кг 280
    Ширина/Диаметр рулона пленки (макс.), мм 500 /300
    Производительность (макс.)*, уп./час 200
    Д /Ш /В камеры (не более), мм 1100/500/400
    Д /Ш /В упаковки (не более), мм ***/450/350

    * производительность оборудования зависит от вида пакуемого продукта, его размеров и свойств упаковочного материала.

    Документация

  • Описание работы

    Термотоннель для обеспечения своей работы требует активного участия оператора, а именно: подачи пакуемых предметов (продукции), оборачивания их упаковочным материалом, сварки шва (формирования пака), подачи сформированных паков в термоусадочный тоннель и забора готовых упаковок (паков).

    Оператору необходимо установить пакуемый предмет (сформировать группу предметов) на упаковочный столик, обернуть их упаковочным материалом, расположив край полотна под прижимной планкой паечного узла, и опустить планку, плотно прижимая ее к подложке. Учитывая ручной привод запайщика, оператору необходимо контролировать процесс формирования пака, поскольку качество оборачивания предмета (предметов) упаковочным материалом и сварки шва зависит исключительно от его усилий.

    Сварной элемент, расположенный на прижимной планке, имеет постоянный нагрев и сваривает пленку типом шва "термошов", т.е. запаивает шов сформированного пака и отделяет пак от полотна упаковочного материала.

    После изготовления пака оператору необходимо переместить его на сетку транспортера. Транспортер, имея собственный электропривод, перемещает продукт через узел термоусадки, выполненный в виде тоннеля. Высокая температура усадки полиэтиленовой пленки (до 180 градусов Цельсия) не позволяет оператору вмешиваться в процесс усадки и корректировать его - движение через термоусадочный тоннель происходит исключительно с помощью транспортера.

    На выходе из тоннеля упакованный продукт попадает на столик охлаждения, где происходит охлаждение упаковочной пленки вентиляторами охлаждения. Учитывая небольшие размеры столика охлаждения, требуется постоянный забор упакованной продукции.

  • Особенности

    Учитывая эластичность и прочность используемого упаковочного материала (термоусаживающейся полиэтиленовой пленки), термотоннель используется, преимущественно, как тарообразующий аппарат для групповой упаковки товара, но, не исключается возможность его использования для упаковки отдельных предметов.

    Термотоннель является оптимальным для групповой упаковки бутылок, банок, коробок, канистр, топлевных брикетов, позволяя отказаться от деревяной или картонной тары. Однако, учитывая высокую температуру усадки упаковочного материала, следует исключить применение термотоннеля для упаковки предметов, меняющих свои свойства или форму под воздействием высоких температур (конфет, кассет, дисков, полиграфической продукции). Также необходимо учитывать, что данный вид упаковки не является герметичным.

    Термотоннель имеет конструктивно разделенные рулонодежатель, паечный узел (ручной запайщик) и узел термоусадки (термоусадочный тоннель), которые могут используются вместе. Наличие в составе данного термотоннеля запайщика позволяет в ручном режиме организовать полный цикл упаковки продукции в термоусаживающиеся материалы.

    Термотоннель имеет существенные габариты и вес и требует напольного размещения. Существуют также ограничения по габаритам пакуемой продукции (указаны в технических характеристиках), обусловленные максимальной длиной шва паечного узла и размерами термоусадочного тоннеля. В случае, если габариты продукции превыщают указанные значения, необходимо индивидуальное изготовление термотоннеля!!!



  • Комплектация

    Стандартная комплектация

    • Однорулонная система формирования упаковки с накопительным столиком;
    • Ручной запайщик пленки постоянного нагрева, с одновременной обрезкой;
    • Термоупаковочный шкаф, проходного типа, с узлами обдува горячим воздухом и системой охлаждения;
    • Электронный блок управления со световой индикацией и отслеживанием аварийных ситуаций.



    Дополнительная комплектация

    • Входной и выходной роликовый конвейер;
    • Частотный преобразователь (изменения скорости транспортера).



    Оснащение

    • Электроприводы – SТМ (Италия);
    • Подшипники - СХ (Польша);
    • БУ – PackTech (Украина);
    • Частотные преобразователи – INVTHYUNDAI (Корея).
  • Возможности
    до 200 уп./час
  • Тип упаковки
    термоупаковка
  • Продукция
    емкости, изделия, предметы
