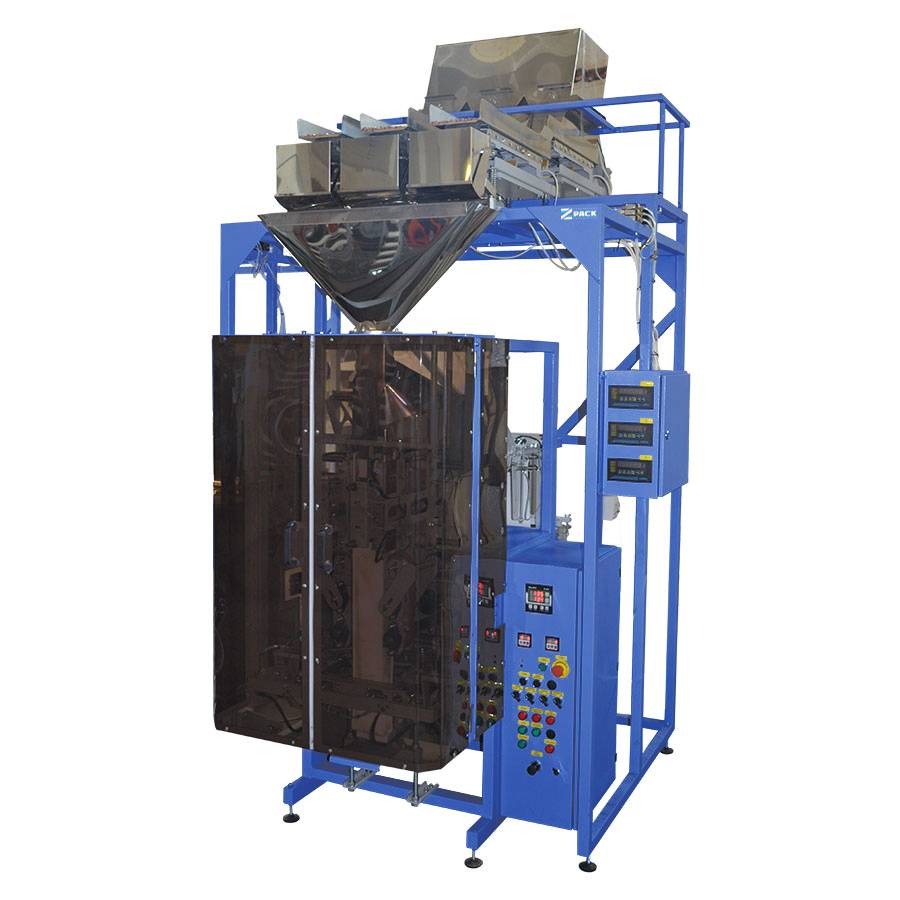

Фасовочный автомат с весовым дозатором AF-50-SV

Фасовочно-упаковочный автомат с пневмомеханическим приводом и весовым дозатором обеспечивает непрерывный цикл фасовкисыпучих продуктов (крупы, орехи, кофе, сухарики, чипсы, макароны, кукурузные палочки). Данное оборудование осуществляет упаковку продукта в полимерные пленки (полипропилен, дуплекс, триплекс).

435000 грн.

Узнать цену






Дополнительная информация

  • Цена
    435000
  • Характеристика
    Электропитание, В/Гц 380/50
    Потребление электроэнергии, kВт/час 2,5
    Пневмопитание**, атм./л.мин. 6/350
    Длина /Ширина /Высота (не более), мм 1700/1200/3200
    Вес (не более), кг 450
    Ширина/Диаметр рулона пленки (макс.), мм 500/300
    Производительность (макс.)*, уп./час 600-2400
    Объем накопительного бункера, л 60-240
    Диапазон дозировки, г 20–2000
    Д/ Ш упаковки (макс.), мм 400/250

    * Производительность зависит от веса дозы, длины упаковки, свойств упаковочного материала.

    ** Для обеспечения функционирования пневмоприводов данной фасовочной машины необходимо наличие «компрессора» (поставляется отдельно).

  • Описание работы

    Фасуемый продукт высыпается через горловину бункера на вибролоток, который, вибрируя с заданной амплитудой, подает его во взвешивающий ковш. Ковш крепится к раме дозатора на тензометрическом датчике (тензодатчике). При достижении указанных весовых параметров, тензодатчик подает сигнал на блок управления дозатора (контроллер "Libra"), который останавливает вибролоток, прекращая подачу продукта.

    При получении импульса от блока управления упаковочного автомата (сигнал "Разгрузка"), контроллер дозатора подает сигнал на открытие взвешивающего ковша. Ковш открывается, высыпая свое содержимое в лейку. По лейке, через тубус рукавообразующего приспособления, продукт высыпаеться в свернутую тубой (рукавом) упаковочную пленку с запаянным задним швом и донышком (заготовку упаковки). В это время контроллер включает вибролоток для наполнения взвешивающего ковша следующей порцией продукта.

    Работой упаковочного автомата управляет расположенный в блоке управления микроконтроллер, который после разгрузки взвешивающего ковша (выдачи дозы продукта) приводит в действие механизм протяжки пленки. При протяжке происходит разматывание рулона и сворачивание пленки, через воротник, в рукав вокруг тубуса. Протянув пленку на необходимое расстояние (определяется по фотометке или заданным значением), микроконтроллер приводит в действие паечный узел.

    Паечный узел фасовочного аппарата использует принцип постоянного нагрева и за один прием одновременно запаивает типом шва "еврошов" верхний шов заполненной упаковки, продольный, нижний шов и боковые грани следующей упаковки. При этом, в момент сварки, производится отделение заполненной упаковки путем рассечения пленки механическим зубчатым ножом. Отсеченная упаковка падает на пол, в специальную емкость (коробку) или на отводящий транспортер.

    После размыкания сварных элементов микроконтроллер упаковочного автомата снова подает импульс контроллеру "Libra" (сигнал "Разгрузка"), заполняя следующую упаковку. Дополнительно микроконтроллер отслеживает момент окончания рулона упаковочного материала и другие аварийные ситуации.

  • Особенности

    Фасовочный автомат является оптимальным для фасовки сыпучести. Учитывая способ дозирования и характеристики дозатора, фасовочное оборудование позволяет произвольно изменять порции фасуемого продукта, а также достигать максимально точной дозировки. Не имеет ограничений на смену фасуемого продукта, присутствующих в автоматах с объемным дозатором (АФ-50-С-Об).

    Отличие данного упаковочного автомата от подобных АФ-35-В, АФ-45-В состоит а применении дополнительного узла, позволяющего, в автоматическом режиме, складывать и пропаивать с 4 сторон боковые складки (грани) пакета и формировать пакет в форме "стабило-бэг" (stabilo-beg).

    Автомат требует напольного розмещения и имеет ограничения по ширине используемой пленки и высоте формеруемой упаковки, указанные в технических характеристиках. Возможно изготовление автомата увеличенных размеров - максимальная ширина пленки будет составлять до 500 мм, высота пакета до 400 мм, а ширина до 250 мм.

    Фасовочный автомат выпускается в моделях АФ-50-С-В1, АФ-50-С-В2, АФ-50-С-В3, АФ-50-С-В4. Их отличие между собой состоит в количестве взвешивающих ковшей ("ручьев"): В АФ-50-С-В1 1 "ручей", а в АФ-50-СВ4 соответственно 4 "ручья", что увеличивает производительность оборудования.

    Отдельной модификацией фасовочной машины является использование двухуровневого дозатора, позволяющего более точно и эффективно дозировать трудносыпучие продукты, не имеющие постоянной сыпучести. К примеру, чипсы способны либо застревать в горловине бункера (вибролотках), либо просыпаться большими сцепившимися порциями. Соответственно, размер дозы может иметь нежелательные отклонения от заданного. Что бы это исключить, в дозаторе используются 2 уровня вибролотков.

  • Документация
  • Возможности
    600-2400 уп./час
  • Тип упаковки
    пакет стабило (stabilo)
  • Продукция
    сыпучие продукты
