Назначение

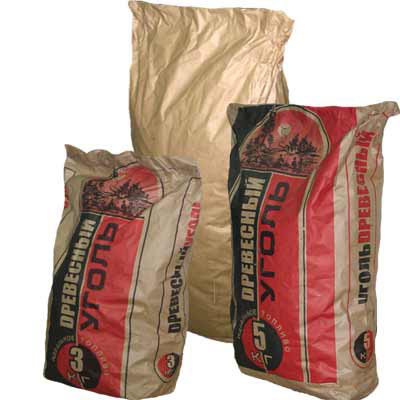

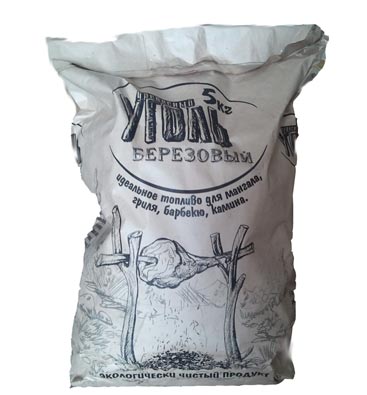

Линия предназначена для фасовки и упаковки древесного угля в крафт-пакеты бумажные. Обеспечивает выгрузку древесного угля из вагонетки и подачу угля к весовому дозатору. Также линия снабжена системой пылеотсоса.

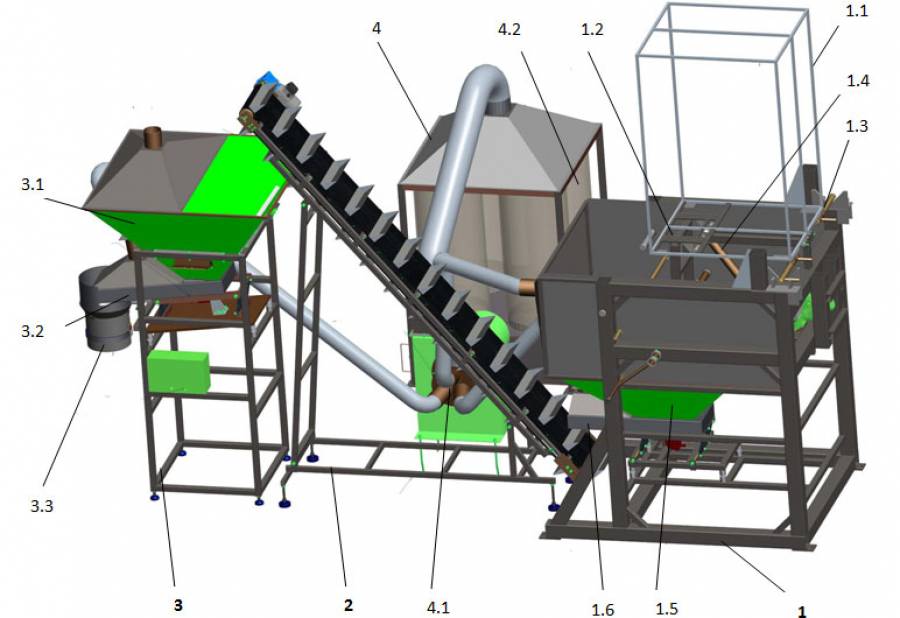

Линия состоит из:

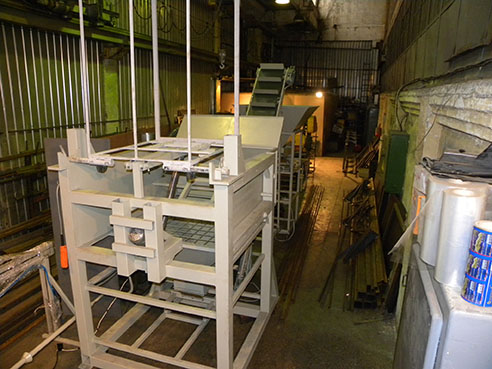

• Опрокидывателя вагонеток (1) с загрузочным бункером и вибролотком;
• Транспортера ковшевого (2);
• Дозатора полуавтоматического (3);
• Система пылеотсоса (4).

Описание работы

Вагонетка (1.1) с древесным углем устанавливается с помощью вилочного погрузчика на V-образные опоры опрокидывателя (1.2), и на опору (1.3). После того, как вагонетка установлена и вилочный погрузчик отъехал, оператор выдвигает шток (1.4) домкрата, приподнимая таким образом вагонетку (1.1), и опуская опору (1.3). Далее оператор задвигает шток (1.4) домкрата, при этом вагонетка поворачивается, и уголь высыпаться в бункер (1.5). Во время процесса оператор следит, чтобы уголь высыпался постепенно, для предотвращения чрезмерного пыления. После того, как уголь полностью высыпался из вагонетки (1.1), оператор с помощью домкрата возвращает ее в верхнее положение, поднимает и фиксирует опору (1.3), и немного задвигает шток (1.4) домкрата. Далее пустую вагонетку можно снимать вилочным погрузчиком.

Управление домкратом осуществляется от переносного пульта. Имеются также два концевых выключателя для останова домкрата в крайних положениях.

Уголь с вагонетки (1.1) высыпается в бункер (1.5), расположенный над вибролотком (1.6). Вибролоток (1.6) совершает вибрирующие движения и материал, перемещающийся по нему, высыпается на движущийся ковшовый транспортер (2).

Транспортер (2) перегружает материал в бункер (3.1). Из бункера (3.1) материал перемещается на лоток вибропитателя (3.2) и, далее, засыпается в весовой бункер (3.3), подвешенный к балочному тензодатчику. В случае переполнения бункера (3.1) срабатывает защита и останавливается вибролотк (1.6) и транспортер ковшовой (2).

Измерение массы дозы в бункере (3.3) происходит постоянно с помощью тензодатчиков и контролируется системой управления. На пульте управления (контроллере) оператор устанавливает требуемую дозу. После набора дозы вибролоток (3.2) прекращает вибрировать, и на экране пульта управления выдается сообщение ″Доза готова″.

Оператор вручную устанавливает пакет под весовой бункер (3.3), надевая верхнюю часть пакета на коническую горловину, и зажимает пакет скобой. Затем нажимает на педаль, после чего начинается цикл дозирования. После окончания дозирования оператор снимает наполненный пакет, и одевает новый.

Система пылеотсоса (4) осуществляет отсасывание пыли древесного угля из бункера (1.5) и вибролотка (1.6) опрокидывателя (1), бункера (3.1) и вибролотка (3.2) дозатора полуавтоматического (3).

Воздух с взвешенными частицами пыли перемещается с помощью вентилятора (4.1), а сами частицы осаживается на фильтре (4.2), входящем в систему пылеотсоса (4).

Преимущества:

• Система пылеотсоса предотвращает (уменьшает) попадание взвешенных частиц пыли древесного угля в производственное помещение.
• Регулируемая доза продукта.
• Возможность использования крафт-пакетов разных размеров.
• Разгрузка угля с выходящих из печи вагонеток без перегрузки в другую тару.
