Мобильный реактор RSG-30 для мягких лекарственных форм

Мобильный реактор РСГ-30 для мягких лекарственных форм.



Назначение реактора: приготовление мазей, гелей и эмульсий.

Конструкция реактора соответствует требованиям GMP EU.

0 грн.

Узнать цену






Дополнительная информация

  • Цена
    0
  • Характеристика



    Характеристики реактора
    рабочий объем, л 30
    давление в корпусе, бар от – 0,7 до + 2,0
    То-ра, в корпусе оС от 20 до 95
    давление в рубашке, бар до 3,0
    То-ра, в рубашкее оС до 98
    рубашки корпуса теплообменная и теплоизолирующая
    якорная мешалка от 40 до 80 об/мин
    турбинная мешалка – фреза с плавно регулируемой скоростью от 0 до 800 об/мин
    гомогенизатор роторный придонного расположения от 2000 до 4000
    дисперсность смеси «жидкость-жидкость» после  гомогенизации от 5-ти до 50,0 мкм, в зависимости от видов продукта и времени гомогенизации
    Оснащение крышки
    смотровое окно со стеклоочистителем Dn60
    фонарь подсветки Dn40
    мановакуумметр- штуцер Dn 20
    подача вакуума – штуцер c краном – воздушка Dn10
    технологический штуцер Dn 25
    технологический штуцер резервный Dn 25
    Оснащение днища
    гомогенизатор донный в центре днища
    вентиль нижнего спуска санитарного исполнения Dn32 с ручным приводом
    Материалы изготовления
    в контакте с продуктом сталь AISI 316 L (03Х17Н9М2)
    не в контакте с продуктом сталь AISI 304 (07Х17Н9)
    в контакте продуктом Ra ≤ 0,6
    наружные поверхности Ra ≤ 0,8
    наружных сварных швов Ra ≤ 1,6
    Габаритные размеры, мм, не более:
    длина 1700
    ширина 1000
    высота (с закрытой крышкой) 1450
    Масса нетто, кг 300
  • Особенности

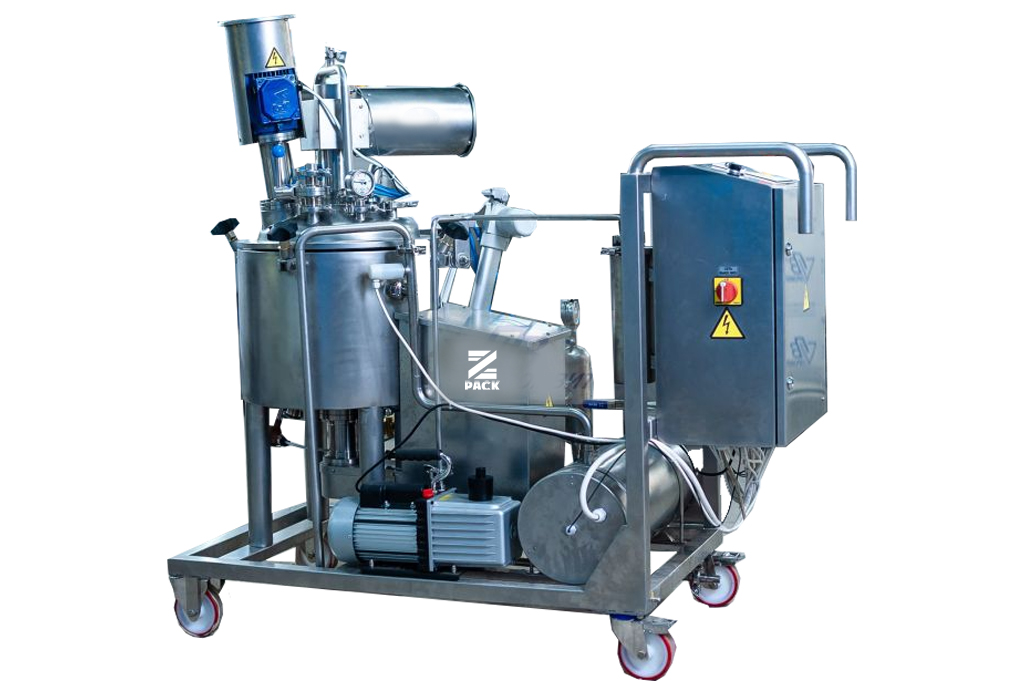

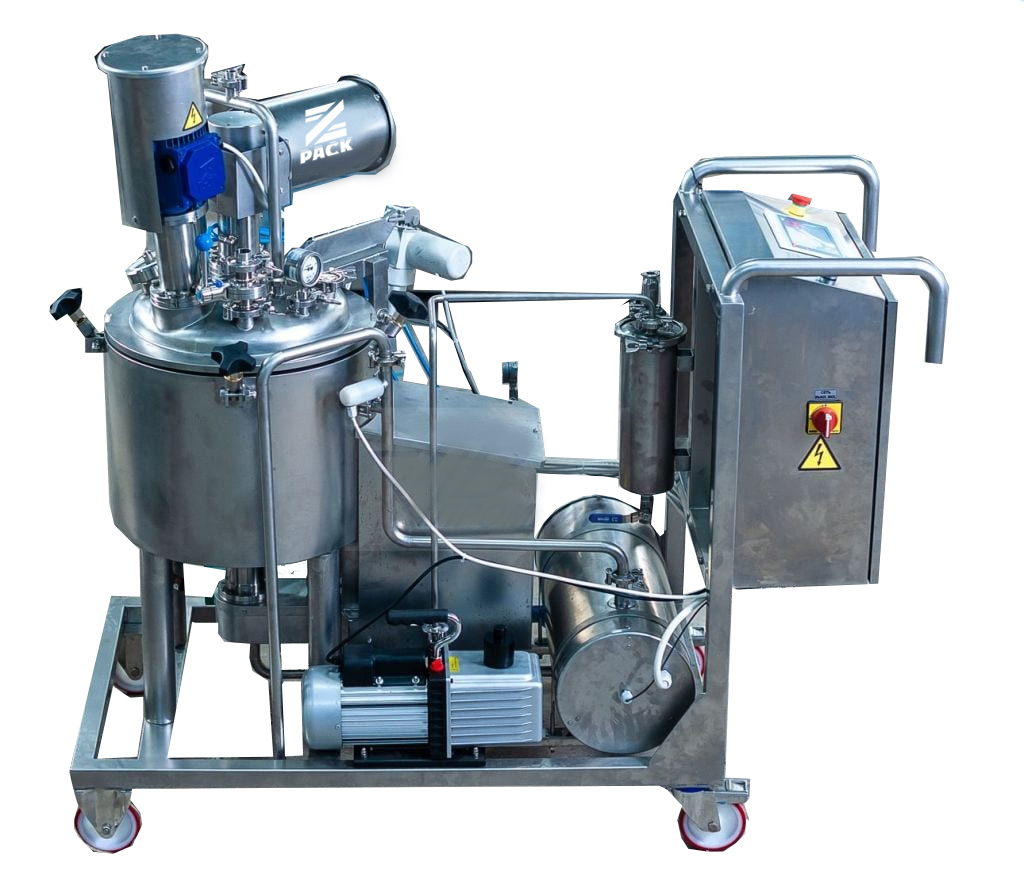

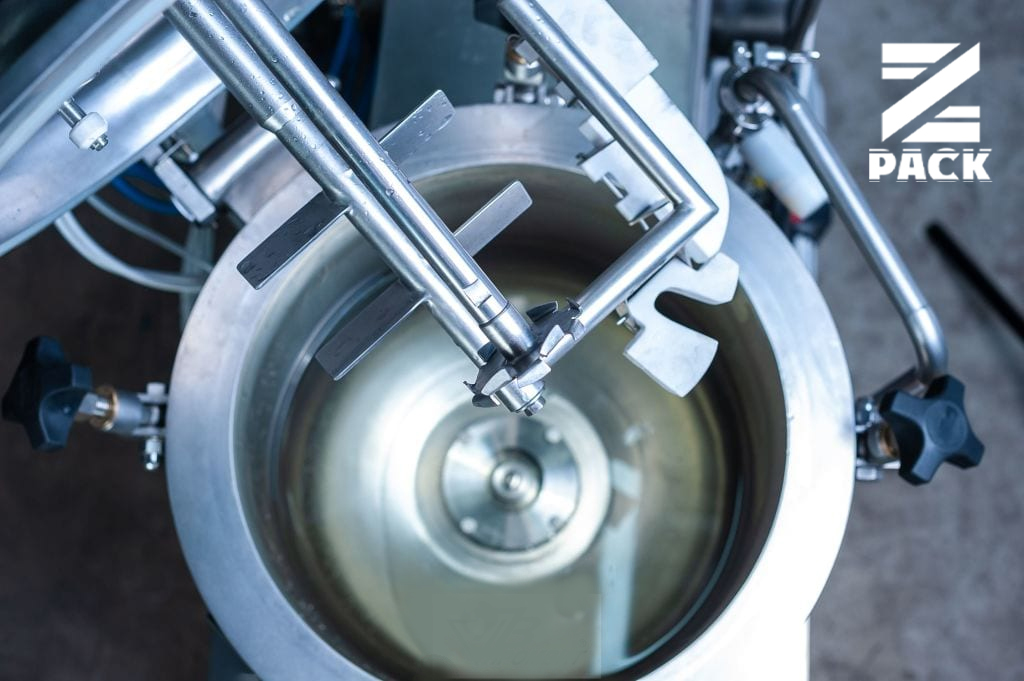

    Реактор представляет собой автономную технологическую установку мобильного типа, состоящую из следующих основных частей и узлов: корпуса, крышки, тихоходной якорной мешалки с плавающими скребками из тефлона,, быстроходной мешалки (фрезы), донного гомогенизатора, актуатора для откидывания крышки, тележки на которой смонтированы все узлы реактора, водонагревателя, вакуумной системы с насосом, вакуум-ловушкой и трубопроводами, пульта управления .

    Корпус представляет собой вертикальный цилиндрический сосуд с приварным днищем, снабженный теплообменной и термоизоляционной рубашками, установленный на четыре опоры, которые закреплены на тележке.

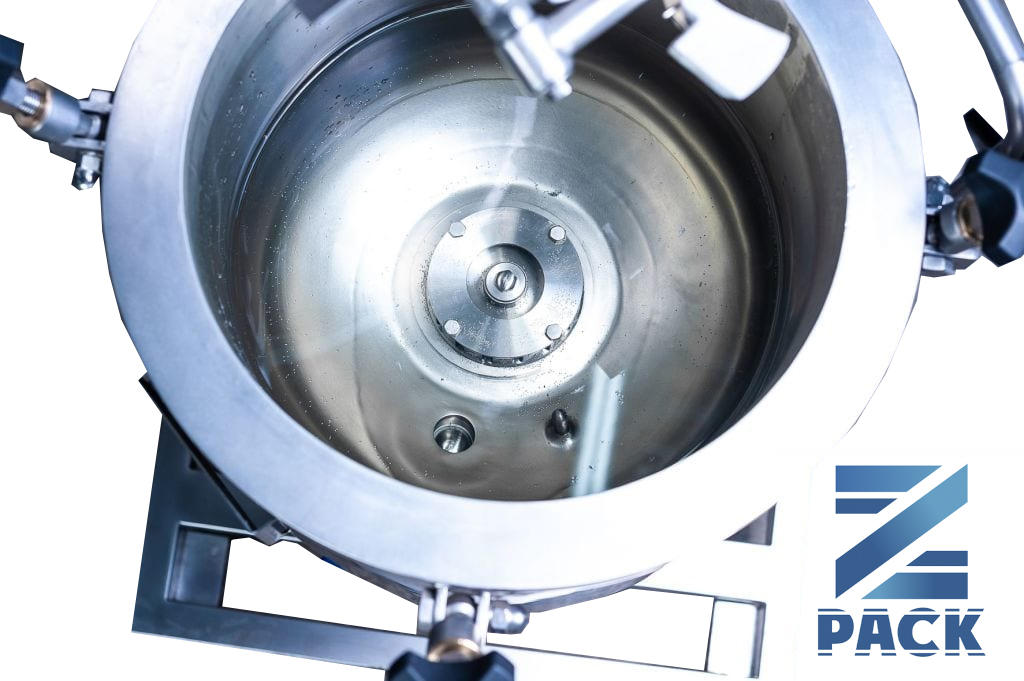

    Днище корпуса эллиптического типа, .в котором установлен гомогенизатор , шаровой вентиль нижнего спуска Dn32 , термогильзой с датчиком температуры (ТСП).

    Теплообменная рубашка гладкая приварная, оборудованная штуцерами DN20, подачи и слива теплоносителя, расположенными в нижней и верхней части т/о рубашки, к которым подсоединён соотвествующие трубопроводы.

    Термоизоляционная рубашка герметичная приварная. Материал теплоизоляции минеральная вата типа «Изовер».

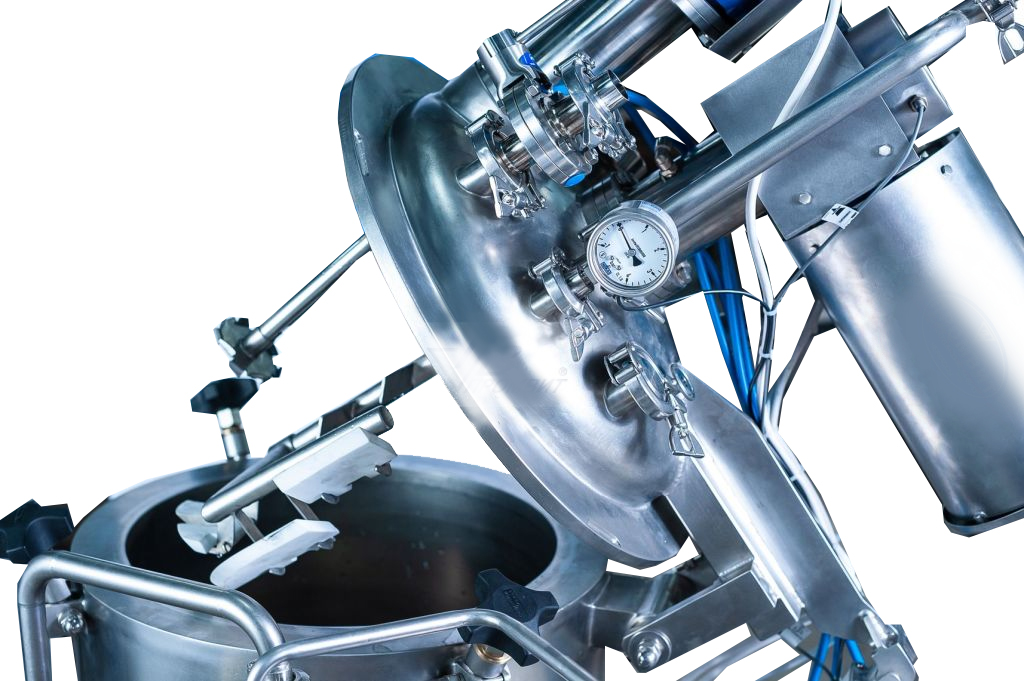

    Крышка реактора , откидного типа, которая, для осмотра, очистки и мойки внутренних поверхностей может открываться/закрываться (совместно с мешалками) при помощи механизма подъема , состоящего из актуатора линейного типа и рычага с шарнирами. В закрытом положении крышка дополнительно фиксируется четырьмя откидными болтами. Для автоматической остановки в положениях «ОТКР» и ЗАКР» механизм оснащен датчиками конечных положений.

    Уплотнение пары «крышка корпус» из силоксановой резины медицинского назначения (силикона) установлено в специальном пазу крышки.

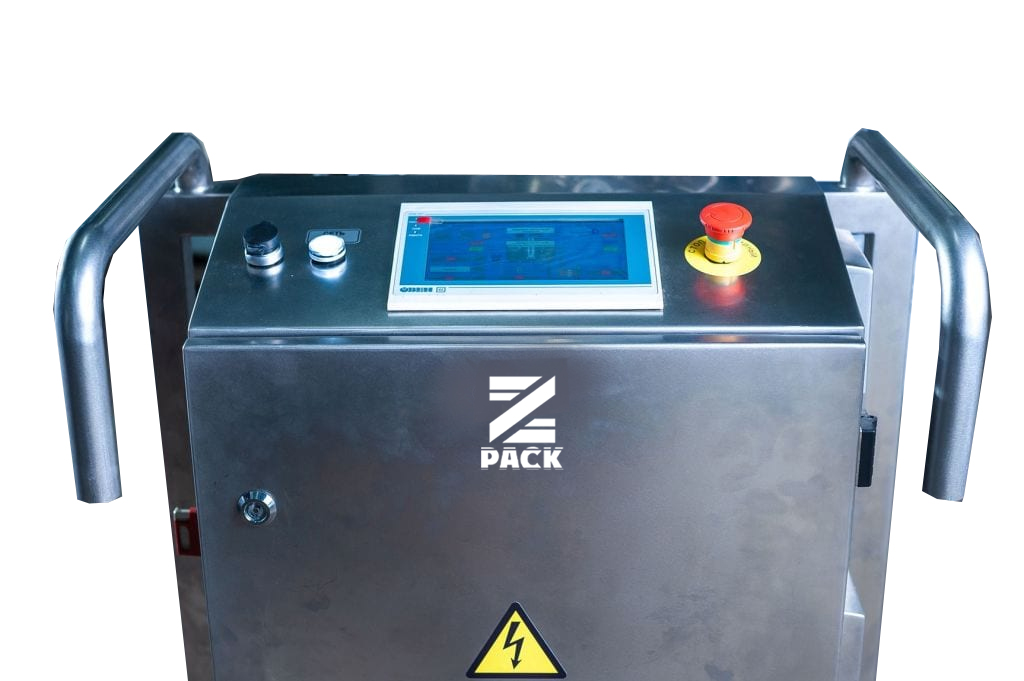

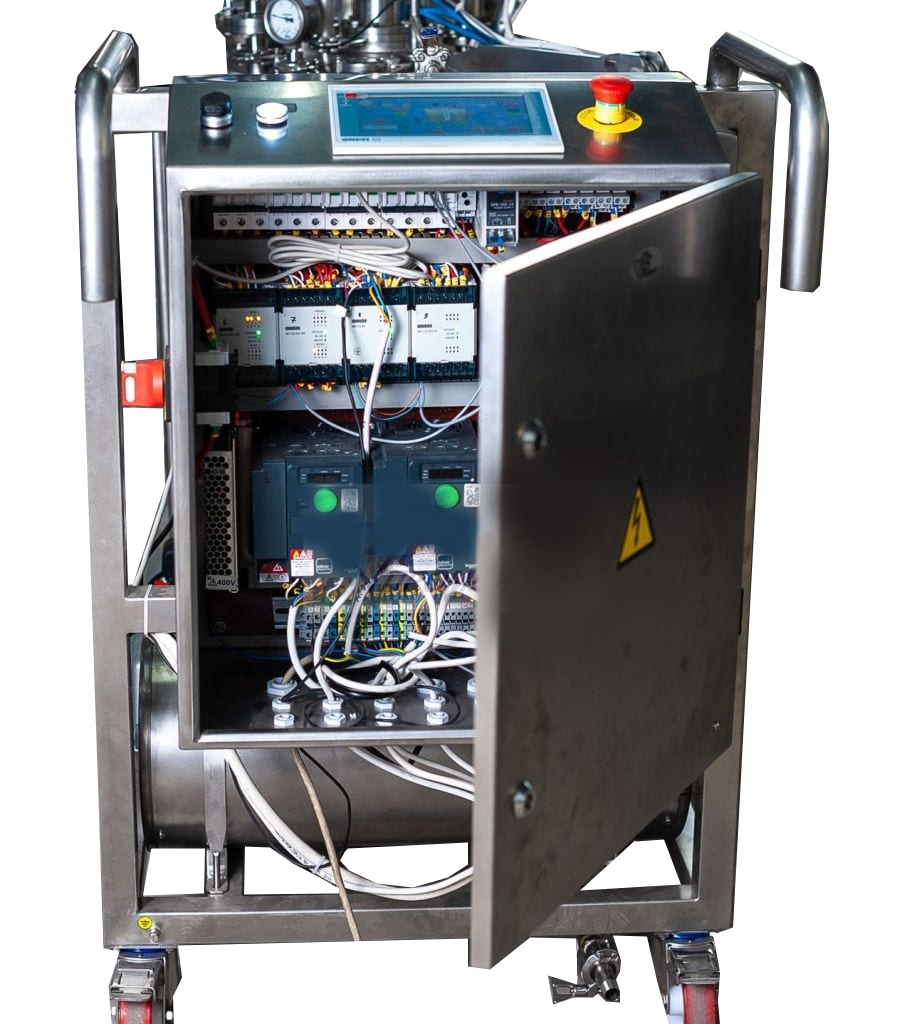

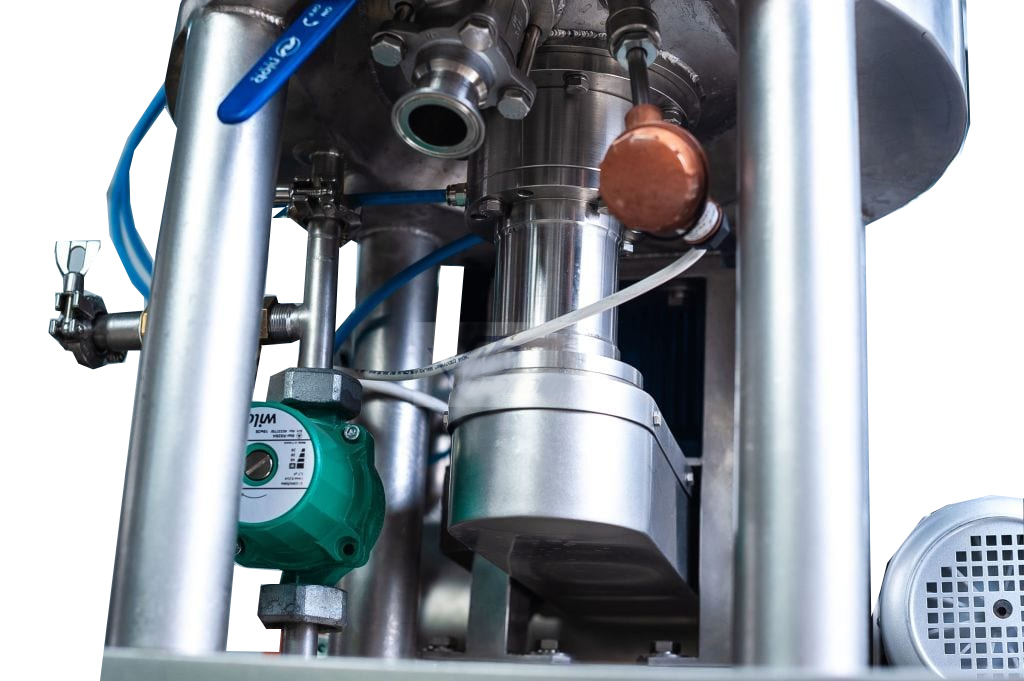

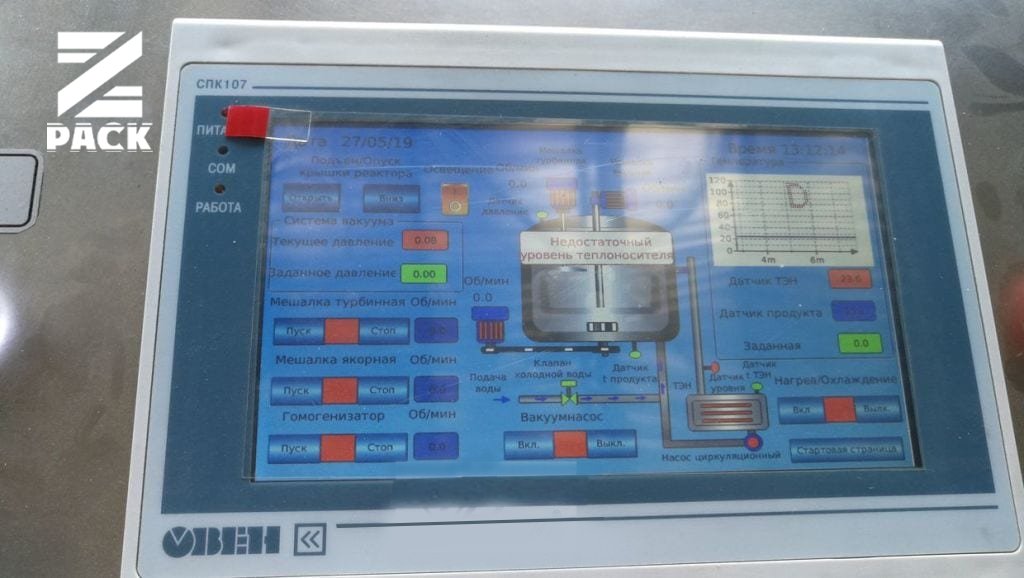

    Обогрев корпуса реактора происходит за счет нагрева теплоносителя (воды) в водонагревателе проточного типа, соединенного с теплообменной рубашкой трубопроводами и циркуляции теплоносителя за счет работы циркуляционного насоса. Пульт управления оборудован PLC, на который выведены органы управления, индикации и управления всеми механизмами и системами реактора

    – механизмом подъема крышки реактора;

    – частотными регуляторами приводов мешалки и ротора гомогенизатора;

    – давлением и температурой в корпусе реактора;

    – ПИД-регулятором для регулировки температуры продукта;

    – архиватором для архивирования всех параметров технологического процесса;

    – валы мешалок и ротора гомогенизатора уплотняются двойными торцевыми уплотнениями с независимой системой смазки и охлаждения;

    – днище реактора с донным гомогенизатором, вентилем нижнего спуска и датчиком температуры;

  • Документация

    Паспорт, инструкция по эксплуатации, паспорт сосуда работающего под давлением и комплект документации для дальнейшей аттестации производства с протоколами FAT/SAT, OQ/IQ.

  • Комплектация

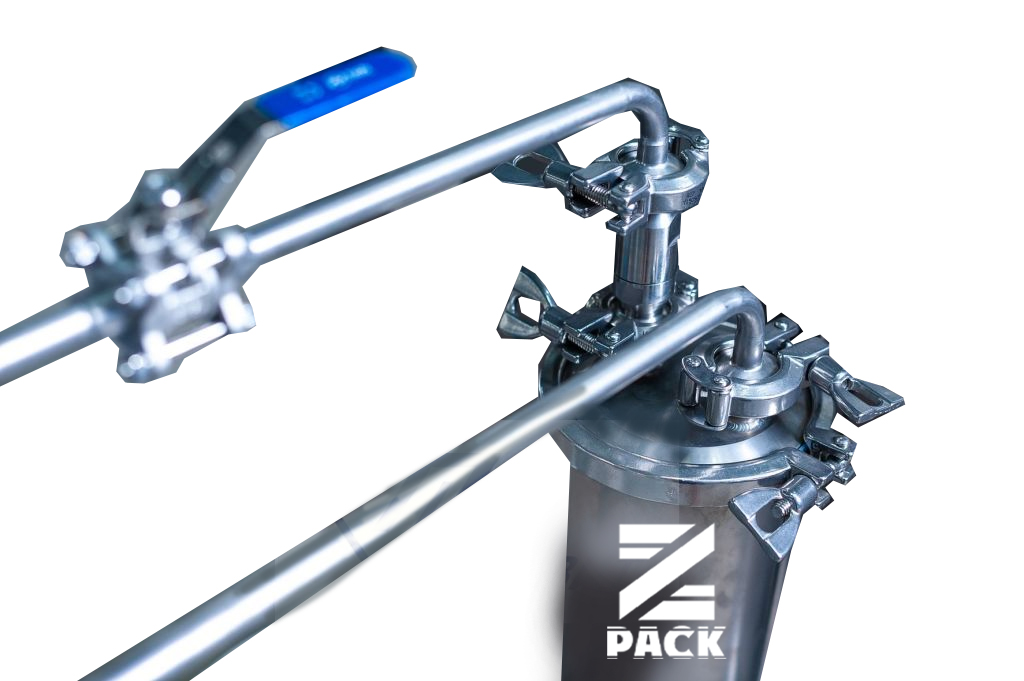

    Дополнительная комплектация автономная система получения вакуума в составе вакуум насоса, вакуум ловушки и автоматики поддержания заданной вакуума.

  • Возможности
    рабочий объем - 30 л
  • Продукция
    жидкости
