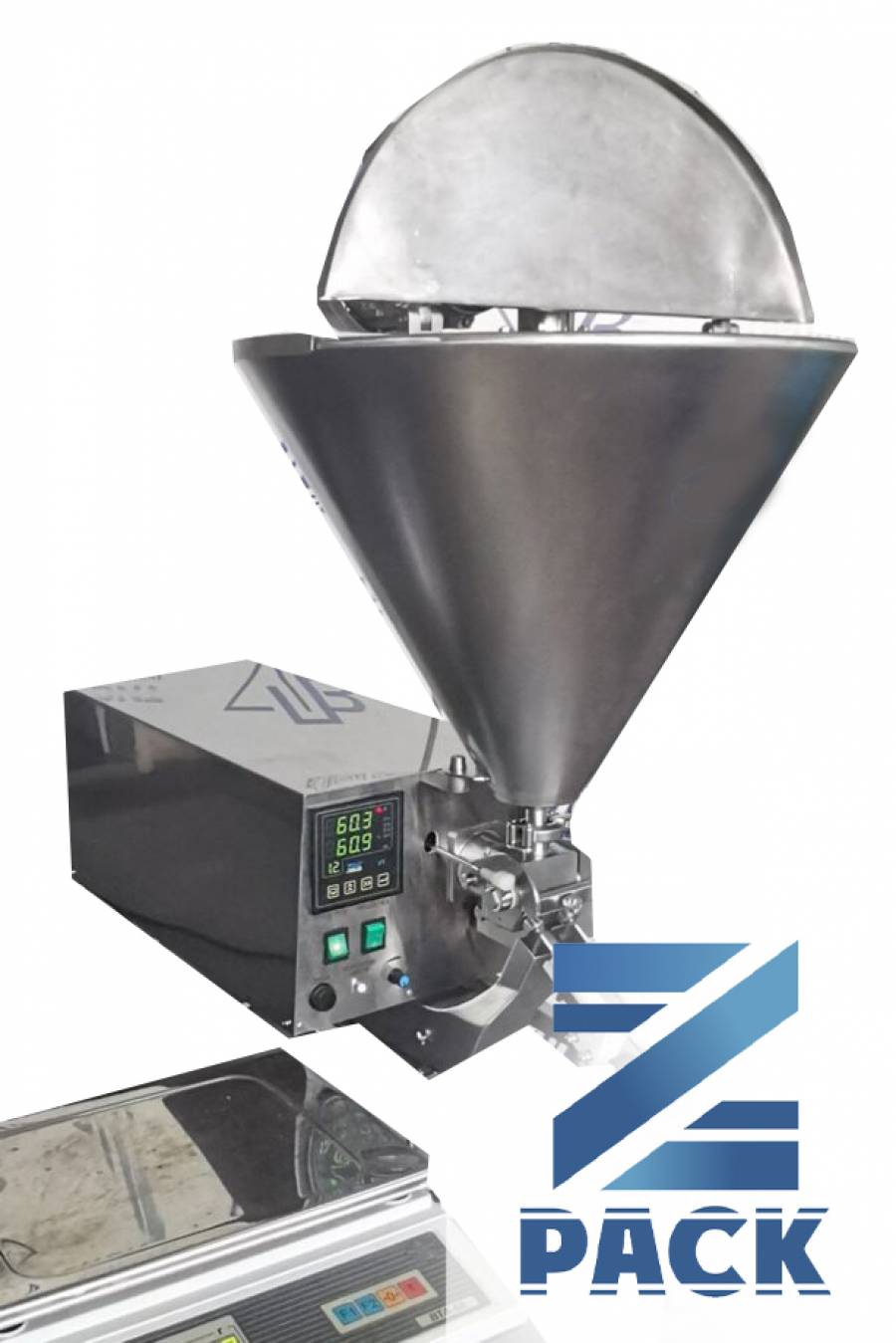

Устройство наполнения шприцов DNH-3

НАЗНАЧЕНИЕ
Устройство наполнения шприцов, является переносным, настольным полуавтоматическим дозирующим устройством, предназначенным для наполнения полимерных шприцов однократного применения вязкими  препаратами ветеринарного назначения.

591600 грн.

Узнать цену






Дополнительная информация

  • Цена
    591600
  • Характеристика



    Устройство наполнения шприцов ДНШ-3
    Область применения Фармацевтика, ветеринария
    Назначение Наполнение шприцов однократного применения инъекционными растворами
    Конструкция дозатора Полуавтоматический, с 2-мя дозирующими узлами, настольного типа, 2-х позиционный
    Состав дозирующего узла Пара цилиндр-поршень и клапан переключения с подогревом и опцией разгрузки давления в конце цикла
    Тип дозатора Поршневой
    Способ дозирования Объемный
    Уплотнение пары   «цилиндр-поршень» Уплотнительные манжеты из эластомера «Viton»
    Параметры бункера:
     – вместимость, л 25
     – обогрев Электрический (ТЭН, N=0,5 кВт)
    Оснащение бункера Теплообменной рубашкой, оснащенной ТЭН.

    Скребковой мешалкой с плавающими скребками из тефлона.

    Узлы подогрева





    – бункера
    – узла дозирования
    – ложемента в зоне подсоединения канюли (в состав дозатора входит узел нагрева подаваемого воздуха).
    Установка и контроль заданной То продукта в бункере, узле дозирования и в зоне подсоединения канюли к узлу дозирования С помощью терморегулятора
    Производительность, доз/час До 800* (при условии предварительного нагрева шприцов до 50 оС)
    Привод Электромеханический
    Объем дозирования на каждой позиции, мл От 3,0 до 10,0
    Тип и параметры  шприца



    Полимерный шприц однократного применения, V= 5 и 10 мл (см. табл. 1)
    Точность дозирования, %  ± 2
    Материалы, контактирующие с продуктом Сталь AISI 316 L (03Х17Н9М2), фторопласт Ф-4, силикон
    Материалы каркаса  и обшивки Сталь AISI 304 (07Х17Н9)
    Параметры электросети 1 ф; U=220 В; f=50 Гц
    Общая установленная электрическая мощность, кВт,

    ≤1,0

    Исполнение по взрывозащите Не взрывозащищенное
    Масса, кг, не более ≤ 60
    Габаритные размеры, мм не более Длина 900; Ширина 600; Высота 1000
    Предоставляемая документация Паспорт, техническое описание, инструкция по эксплуатации, сертификаты на применяемые материалы
    Примечание: в данной конструкции сброс внутреннего давления жидкости в шприце происходит за счет изменения конструкции золотникового механизма


    Параметры шприцов (Таблица 1)



    1. 10,0 мл Н цилиндра – 77,0 мм, d наруж. – 20,0 мм, d наруж. канюли – 2,6мм, d внутр. канюли – 1,5 мм, L канюли – 18,5 мм
    2. 5,0 мл Н цилиндра – 49,0 мм, d наруж. –17,0 мм, d наруж. канюли – 2,6мм, d внутр. канюли – 1,5 мм, L канюли – 18,5 мм


    Алгоритм работы дозатора (Таблица 2)



    Название операции Выполнение
    Укладка  2-х шприцов  в ложемент Оператором  вручную
    Подача шприцов на поз. наполнения до уплотнения канюль в соплах узла дозирования Оператором  вручную
    Нажатие кнопки «Пуск» Оператором вручную
    Наполнение 2-х шприцов Автоматически
    Сигнал об окончании цикла наполнения Автоматически
    Выемка 2-х наполненных шприцов из ложемента Оператором вручную
    Укладка  2-х следующих не наполненных шприцов  в ложемент дозатора Оператором вручную
    Цикл повторяется
  • Особенности

    ДНШ-3 предназначено для одновременного наполнения двух шприцов объемом 5 или 10 мл, имеющих конические канюли. Перед наполнением оператор вставляет в  ручной манипулятор установки 2-а порожних шприца.

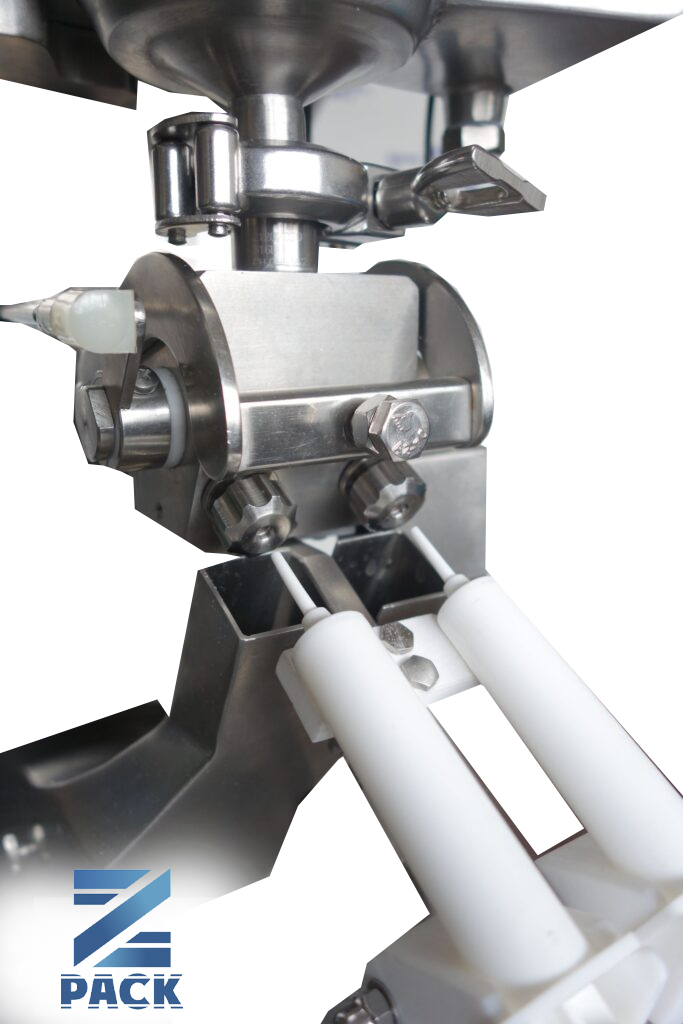

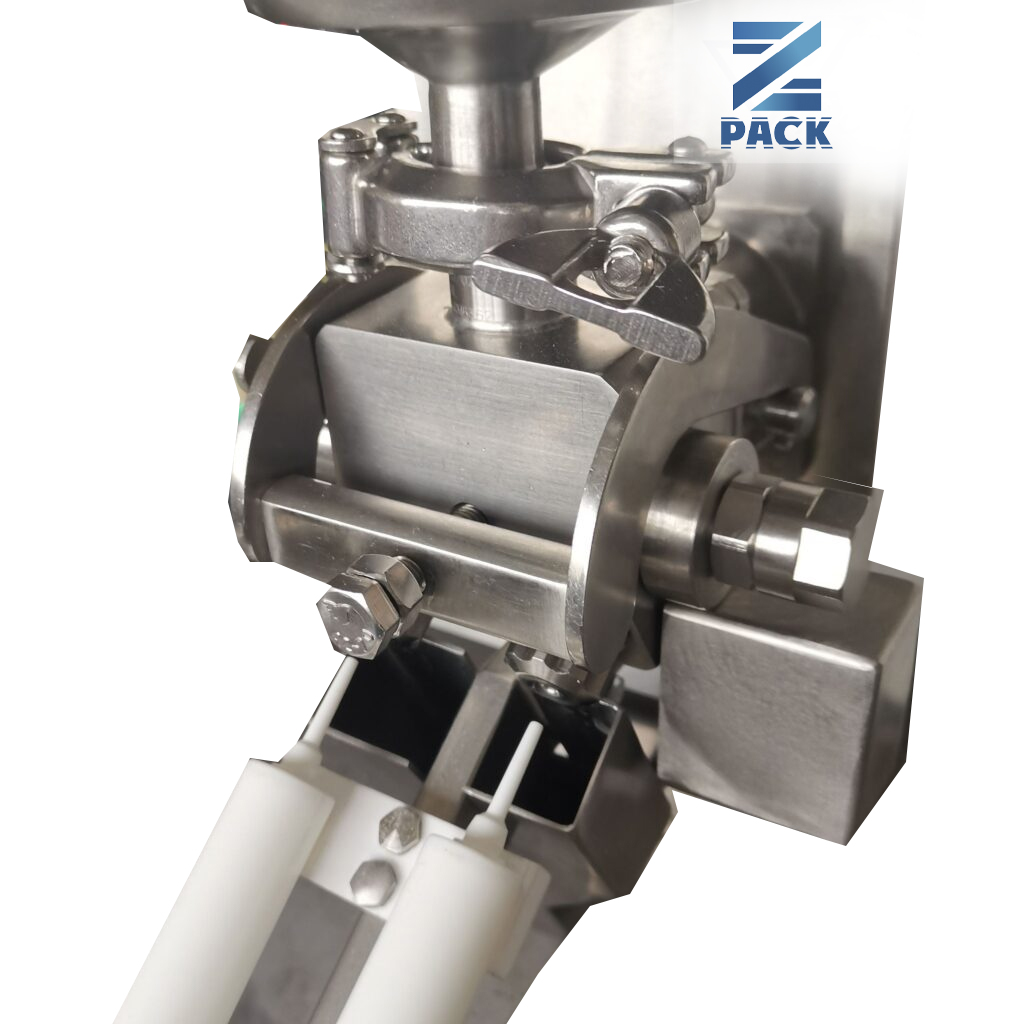

    Продукт дозирования поступает внутрь шприца через узел дозирования с  пробковым клапанным механизмом под давлением дозирующего цилиндра. После наполнения шприцов устройство дозирующее останавливается, и оператор заменяет наполненные шприцы порожними. После чего цикл повторяется.

    Устройство оборудовано 3-мя узлами обогрева: канюль шприцов, установленных в манипулятор, узла дозирования и бункера с продуктом дозирования. Все детали, контактирующие с продуктом, изготовлены из стали AISI 316L и поддаются стерилизации.

  • Возможности
    Вместимость - 25 л
  • Продукция
    жидкости
