Дополнительная информация

• Цена
  0
• Характеристика



  Рабочий объем, л	1000
  корпус на 4-х стойках с приварным эллиптическим	днищем и отъемной эллиптической крышкой
  давление в корпусе, бар	от – 0,8 до + 3,0
  То-ра, в корпусе оС	от 20 до 110
  давление в рубашке, бар	до 3,0
  То-ра, в рубашкее оС	до 115
  Оснащение крышки:
  смотровое окно Dn100 со стеклоочистителем и фонарем подсветки	1 шт
  люк технологический	Dn 300
  мановакуумметр- штуцер	Dn 32
  подача вакуума – штуцер	Dn 25 c краном – воздушка
  подача инертного газа – штуцер	Dn 25
  технологический штуцер	Dn 50
  подача пара для стерилизации	Dn 25
  технологический штуцер	Dn50 с шаровым вентилем и воронкой объемом 10 л
  Оснащение днища:
  вентиль нижнего спуска санитарного исполнения	(без «мертвой» зоны) Dn50 с ручным механизмом дистанционного открытия вентиля
  Материалы изготовления:
  в контакте с продуктом	сталь AISI 316 L (03Х17Н9М2)
  не в контакте с продуктом	сталь AISI 304 (07Х17Н9)
  в контакте продуктом	Ra ≤ 0,6
  наружные поверхности	Ra ≤ 0,8
  наружных сварных швов	Ra ≤ 1,6

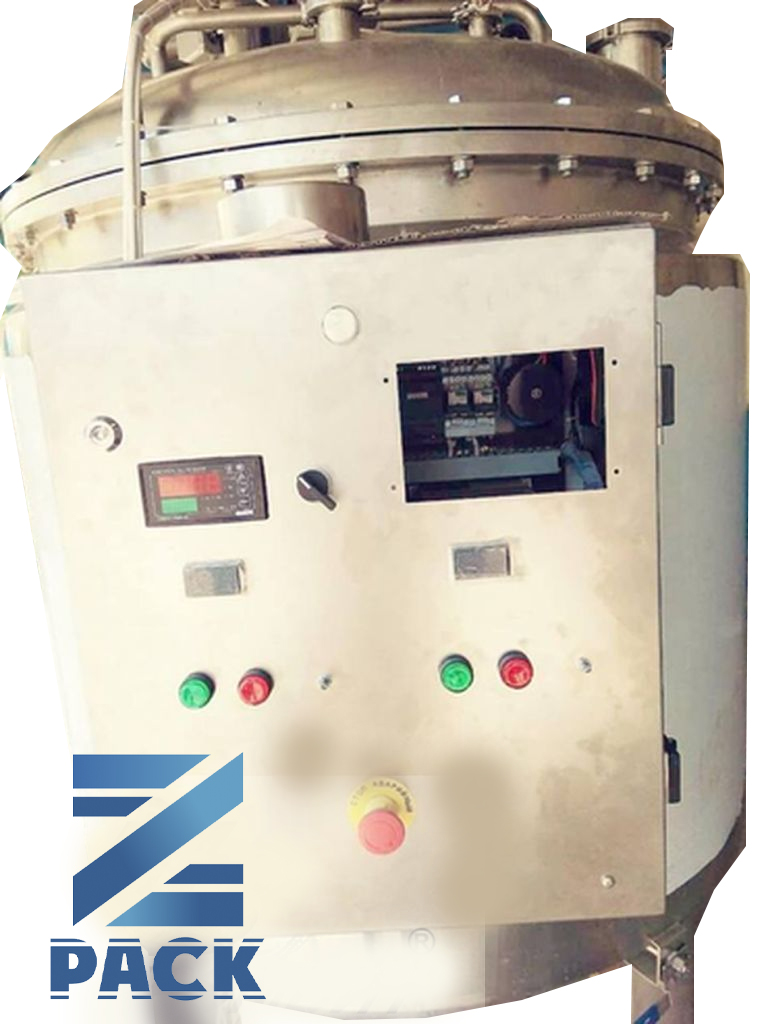

  система тензометрии из 4-х тензодатчиков	и дисплея системы, размещенного в панели пульта управления.
  Габаритные размеры, мм, не более:
  длина	1750
  ширина	1600
  высота	2300
  Масса нетто, кг	650

• Особенности

  Материал поверхностей, контактирующих с продуктом и средами АISI 316L.
  Материалы поверхностей, не контактирующих с продуктом и средами AISI 304.
  Материалы уплотнений, контактирующие с продуктом и средами Силикон, EPDM.
  Чистота обработки внутренних поверхностей Ra ≤ 0,63 мкм, полированная.
  Чистота обработки наружных поверхностей Ra ≤ 0,8 мкм, шлифованная.
  Чистота обработки сварных швов Ra ≤ 1,6 мкм, шлифованная.
  Рабочий объем корпуса реактора, л 1000.
  Рабочая температура в реакторе, ° С 20 – 110.
  Рабочая температура в рубашке реактора, ° С 8 – 132.

  Тип емкости Вертикальная.
  Форма днища Эллиптическое.
  Форма крышки Эллиптическая.
  Перемешивающие устройства:
  – тихоходное перемешивающее устройство якорного типа (без фторопластовых скребков);
  – быстроходное перемешивающее устройство турбинного типа (ротор-статор).
  Размещение перемешивающих устройств на крышке:
  – якорная мешалка – по центру;
  – турбинная (ротор-статор) – сбоку с эксцентриситетом по отношению к валу якорной мешалки.
  Частота вращения якорной мешалки, об/мин 10 ÷ 60
  Частота вращения турбинной мешалки, об/мин 500 ÷ 2500
  Дополнительное охлаждение электродвигателей мешалок предусмотрено
  Наличие теплообменной рубашки предусмотрено
  Хладоноситель – Вода сетевая с давлением, бар до 3,0
  Тип нагрева Паровой, Рраб = 3,0 бар, управляется РИD-регулятором и ограничено клапаном предохранительным на входе в рубашку.
  Рабочее давление в корпусе, бар – 0,7 ÷ 2,0
  Рабочее давление в рубашке, бар + 3,0
  Диаметр патрубков для присоединения трубопроводов подачи теплоносителя Ду25 фланцевый.
  Индикация температуры теплоносителя предусмотрена.

  Индикация температуры продукта предусмотрена.
  Определение массы продукта предусмотрено путем применения системы тензометрии.
  Индикация массы предусмотрена.
  Наибольший предел взвешивания сырья (нетто), кг 1500
  Диаметр выгрузного патрубка Ду50
  Размещение технологических патрубков

  На верхней крышке смонтированы технологические патрубки, шт:
  Dn 25, Dn 50, Dn 100 с заглушкой для установки вакуум-загрузчика.
  Диаметр загрузочного люка мм. 400
  Наличие моющих головок для подключения установки СИР-мойки предусмотрено.
  Наличие смотрового окна со стеклоочистителем и фонарем предусмотрено.
  Диаметр патрубка для подключения установки СИР-мойки Dn 25.
  Тип присоединения технологических патрубков Clamp
  Электропитание реактора ~ 380 V / 50 Hz
  Степень пыле / влаго защиты Не ниже IP-56
  Исполнение по взрывозащите общепромышленное
  Наличие предохранительных клапанов отрегулированных на Рмах:
  на крышке корпуса реактора 2,0 бар
  на входе в т / о рубашку 3,0 бар

  Полный комплект технической документации для квалификации оборудования с
  протоколами IQ / OQ

• Документация

  Паспорт, инструкция по эксплуатации, паспорт сосуда работающего под давлением и комплект документации для дальнейшей аттестации производства с протоколами FAT/SAT, OQ/IQ.

• Возможности
  Рабочий объем - 1000 л
• Продукция
  жидкости
