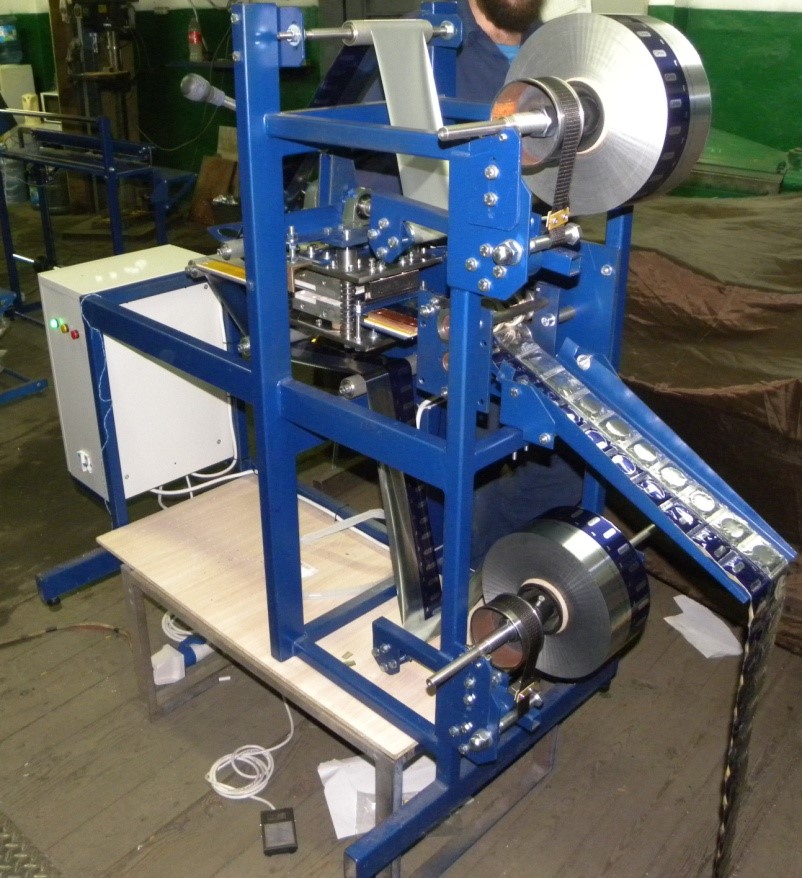

Установка для упаковки штучных изделий

Назначение

Установка предназначена для формирования в полуавтоматическом режиме 4-х шовных пакетов «саше» прямоугольной формы объединенных в ленту с нанесением перфорации для облегченного ручного разделения пакетов с одновременным вложением штучных изделий с двух рулонов полимерной пленки в одно- и двухручьевом исполнении.
Установка предназначена для эксплуатации в закрытых отапливаемых помещениях при температуре окружающей среды +10?С÷ +35 ?С и относительной влажности воздуха до 60% (УХЛ-4).

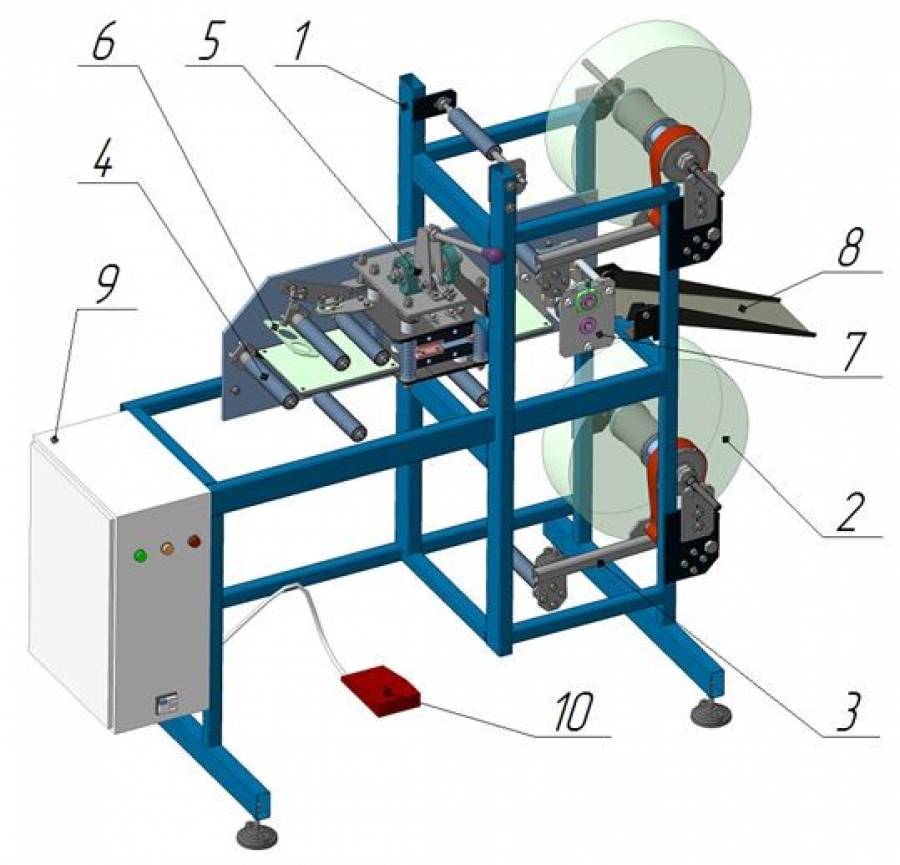

Установка состоит из:

  • 1. Рама
  • 2. Рулоны с упаковочным материалом (пленка)
  • 3. Блоки торможения бобин
  • 4. Направляющий ролик
  • 5. Узел запайки
  • 6. Рамка позиционирования продукта на ленте упаковочного материала
  • 7. Узел протяжки ленты с упакованным продуктом
  • 8. Лоток для отвода готовых пакетов.
  • 9. Электрический шкаф управления
  • 10. Электрическая педаль.
  • 11. Пневмо-распеделительный узел (ОПЦИЯ).
  • 12  Накопитель / дозатор – (ОПЦИЯ) .
  • 13  Узел просечки «еврослота»  - (ОПЦИЯ),
  • 14  Узел простановки даты – (ОПЦИЯ).

Описание работы

Оператор заправляет упаковочную пленку с нижнего рулона (2) через систему направляющих роликов (4) по упаковочному столу через блок запайки (5) и блок нанесения продольной и поперечной перфорации к узлу протяжки (7).
Пленка с верхнего рулона (2) заправляется через направляющие ролики (4) и узлы запайки и перфорации.
Нажатием рычага узла запайки (5), нагревательный инструмент прижимается к столу, формируя 4 шва пакета «саше» из двух лент упаковачного материала с вложенным в него изделием. (*** Исполнение с пнвмоприводом).
Во время запайки пакета оператор укладывает через рамку позиционера (6) следующее штучное изделие на нижнюю ленту упаковочного материала, и нажатием педали, включает привод узла протяжки.
Упаковочная пленка продвигается на заданную длину – длину пакета и останавливается.
Одновременно наносится перфорация или разрезка между швами пакетов, для ручного разделения.
*** Одновременно с запайкой возможно производить простановку даты ( 6 символов – 00х00х00 ), просечка «еврослота» - (ОПЦИЯ).

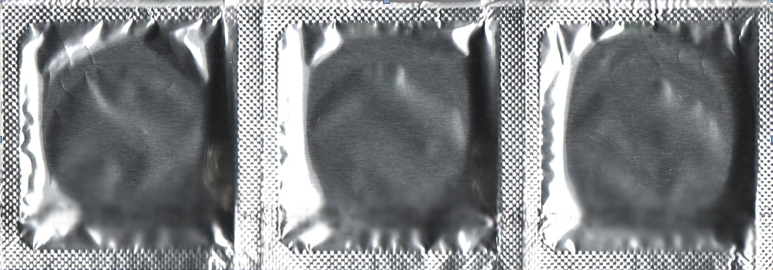

На выходе по лотку (8) в подставной контейнер поступает лента перфорированных или отрезных пакетов «саше» с изделиями.

Характеристики:

  • Производительность – до 8 пакетов /мин ( одноручьевой);
  • Установленная мощность – не более 2 кВт;
  • Питание - 220В , 50 Гц;6 атм;
  • Упаковываемый продукт - штучное изделие (шайбы, манжеты, метизы, мундштуки, пластырь и др. изделия );
  • Упаковочный материал - полипропиленовая пленка; цифлен; ПП; PP/Al/PP; лам. бумага;
  • Нагрев запаечного инструмента – постоянный;

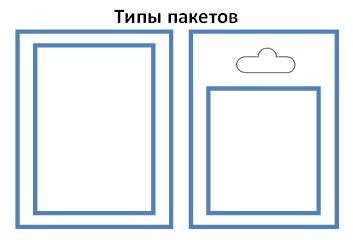

  • Размер пакета- согласно технического задания;
  • Швы – 7 -:- 10 мм;
  • Температура сварки- регулируемая до 250 С°;
  • Исполнение установки- п/а напольный;
  • Укладка продукта – ручная / автоматическая (ОПЦИЯ);
  • Дозатор – поршневой самовсасывающий 2х постовой (ОПЦИЯ);
  • Привод дозатора – пнеамвтический (ОПЦИЯ);
  • Доза – регулируемая (2 -:- 5 мл) (ОПЦИЯ);
  • Управление – педаль;
  • Протяжка – электромеханическая;
  • Перфорация – автоматическая;
  • Привод – электромеханический / пневматика;
  • Рулонодержатль – 2 шт;
  • Размеры рулонов, до  - д350 х д76 х L;
  • Габаритные размеры -  (ВхДхШ) -1300х1500х750 мм;
  • Масса - 150 (не более) кг.
  • Оператор – 1 чел.

*** Установки изготавливаются согласно технического задания с учетом специфических требований заказчика к оборудованию, упаковке и материалам, степени автоматизации и производительности.
