Дополнительная информация

• Цена
  34510
• Характеристика

  Модель	ТН-1	ТН-2
  Электропитание, В/Гц	220/50	220/50
  Потребление электроэнергии, kВт/час	2,2	3,3
  Длина /Ширина /Высота (не более), мм	1500/550/450	1700/650/500
  Вес (не более), кг	60	80
  Ширина/Диаметр рулона пленки (макс.), мм	400/300	500/300
  Производительность (макс.)*, уп./час	200	200
  Д /Ш /В камеры (не более), мм	400/300/200	500/400/250
  Д /Ш /В упаковки (не более), мм	390/290/190	490/390/240
  Температура в камере, 0С	80-300	80-300

   * производительность Оборудования зависит от вида пакуемого продукта, его размеров и свойств упаковочного материала.

  Документация

  • Термокамера. Модель ТН-1 / ТН-2. Руководство по эксплуатации (Паспорт)
  • Термоусадка и термоусаживающиеся материалы. Статья
  • Типы швов и способы их изготовления. Статья
• Описание работы

  Оператор поднимает край упаковочной пленки, находящийся на столике-раскрывателе, и, перемещая предмет по столику, засовывает его в пленку. После чего, предмет вместе с пленкой перемещает на решетку в термоусадочной камере. После этого, опускает крышку, прижимая ее рукой за ручку, для равномерного и полного контакта сварного элемента с подложкой. В момент опускания крышки, блок управления подает напряжение на сварной элемент (о чем свидетельствует свечение красного светодиода «Нагрев»).

  Сварной элемент работает по принципу импульсного нагрева, сваривая пленку типом шва "струна". Учитывая, что сварной элемент имеет Г-образную форму и расположен на крышке термокамеры, при опускании крышки происходит одновременная запайка бокового и последнего шва пакета с предметом, а также первого шва следующеего пакета. Кроме того, в момент опускания крышки блок управления включает вентилятор, а специальный упор на крышке открывает крышку предкамеры, где расположен ТЭН. Нагретый ТЭНом воздух из предкамеры будет разгоняться вентилятором по термоусадочной камере, обдувая упакованный предмет и усаживая пленку на нем. Вентилятор будет работать до тех, пор пока опущена крышка и отключится только в момент ее поднятия.

  Во время усадки, пленка должна сжиматься и плотно обтягивать предмет. Как только пленка на упакованном предмете натянулась, оператор поднимает крышку (прекращает процесс усадки). Контроль процесса усадки происходит с помощью блока управления и смотрового окна, расположеного в крышке термокамеры.

  После выполнения процесса усадки, оператор вынимает предмет из термоусадочной камеры и дает ему остыть в 2-3 секунд, поскольку пленка после поднятия крышки сохраняет определенную пластичность, вследствие чего при поспешном или неаккуратном вынимании предмета возможно формирование на пленке отметин от пальцев.

• Особенности

  Термокамера является оптимальной для упаковки коробок с печеньем и конфетами, кассет, дисков, сувенирной и полиграфической продукции. Характеристики применяемых термоусаживающихся пленок позволяют использовать в камере невысокую температуру усадки (не выше 80 градусов Цельсия), что исключает негативное влияние на внешний вид и свойства пакуемой продукции. Учитывая используемый материал, целью упаковки, изготавливаемой на данной термокамере, является сохранение привлекательного внешнего вида упакованного продукта и минимальная защита от механических или химических воздействий.

  Обязательным условием полноценной работы термокамеры является способ намотки упаковочного материала в рулон - пленка должна быть полурукавом (сложенная с сумой сторон).

  Термокамера выпускается в 2 моделях: ТN-1 и ТN-2, разница между которыми состоит в размерах термоусадочной камеры: в ТN-2 размеры термоусадочной камеры больше на 100 мм, чем в ТN-1. Таким образом, ограничения по габаритам пакуемой продукции, обусловленные размерами термоусадочной камеры и с учетом запаса пленки на усадку, будут следующими (ТN-1 / ТN-2): длина предмета не более 400 мм / 500 мм в длину, а сума ширины и высоты не должна превышать 350 мм / 450 мм.

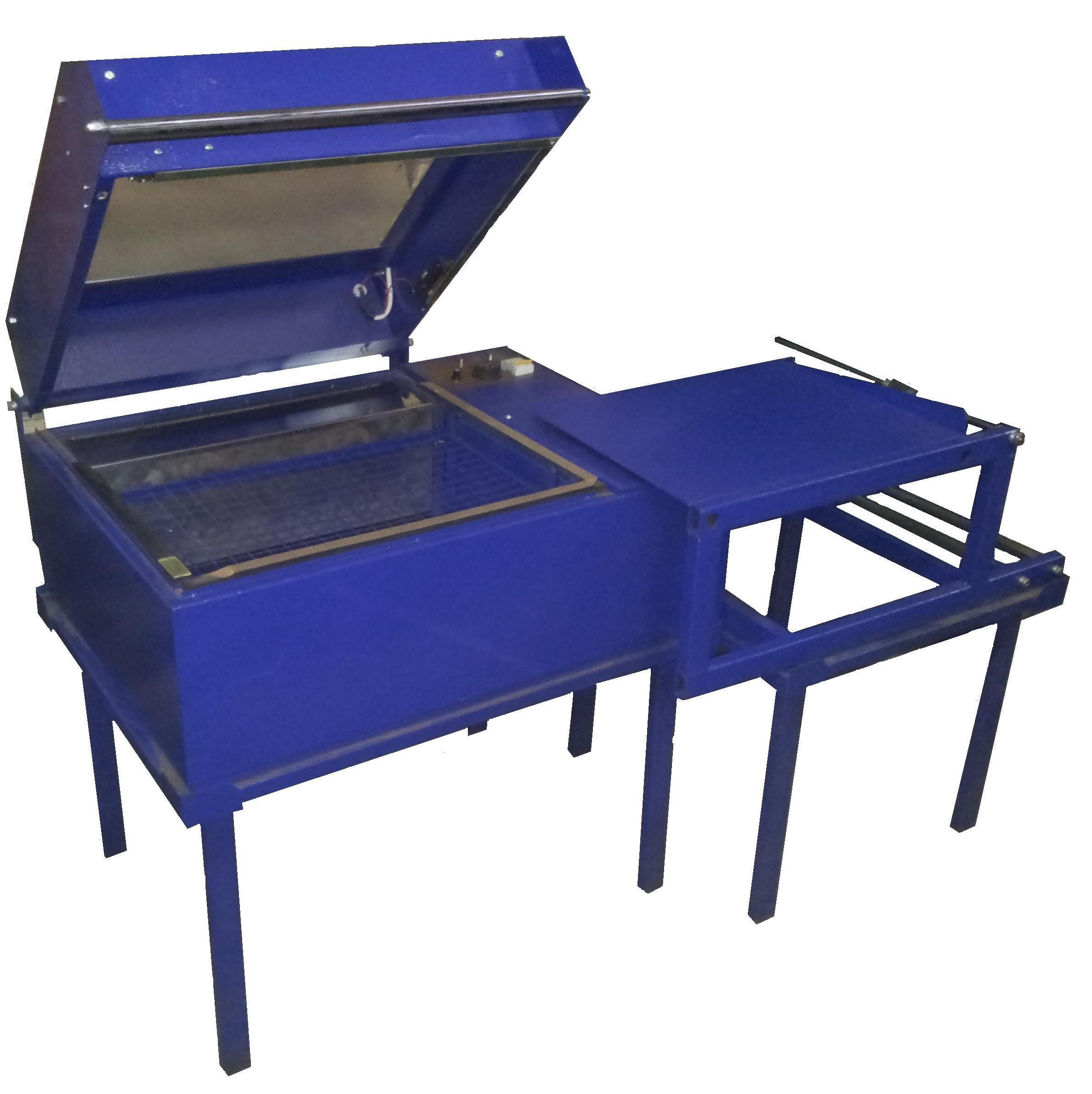

• Комплектация

  Стандартная комплектация

  • Накопительный столик с рулонодержателем;
  • Термокамера с нагревом, регулируемым столом и узлом обдува воздухом;
  • Крышка термокамеры с оглядовым окном, узлом запайки и обрезки пленки;
  • Электронный БУ, со световой индикацией.



  Дополнительная комплектация

  • Стол-подставка (ножки).



  Оснащение

  • БУ – PackTech (Украина).
• Возможности
  до 200 уп./час
• Тип упаковки
  термоупаковка
• Продукция
  емкости, изделия, предметы
