Термотоннель
Термотоннель представляет собой упаковочную установку, использующую принцип нагрева термоусаживающихся материалов горящим воздухом и предназначенную для упаковки продукции в термоусаживающуюся ПВХ, ПОФ или более часто ПЭ пленку, требующую высокой температуры и конечного охлаждения. Эластичность и прочность полиэтилена позволяет использовать его в качестве тары, что приводит к использованию термотоннеля, преимущественно, для групповой упаковки товара с целью защиты пака при транспортировке и хранении.
Термоупаковочный тонель имеют существенные габариты и вес, а также раздельные плёнко-сварной узел, в виде запайщика с ручным, полуавтоматическим или автоматическим приводами, и узел термоусадки, выполенный в виде тоннеля, прохождение через который обеспечивает ленточный транспортёр.
Дополнительная информация
- Цена 341700
-
Характеристика
Электропитание, В/Гц 380/50 Установленная мощность, kВт 15 Температура в камере, 0С 80-300 Пневмопитание, атм., л./мин. отсуствует Длина /Ширина /Высота (не более), мм 3100/850/1600 Вес (не более), кг 280 Ширина/Диаметр рулона пленки (макс.), мм 500 /300 Производительность (макс.)*, уп./час 200 Д /Ш /В камеры (не более), мм 1100/500/400 Д /Ш /В упаковки (не более), мм ***/450/350 * производительность оборудования зависит от вида пакуемого продукта, его размеров и свойств упаковочного материала.
Документация

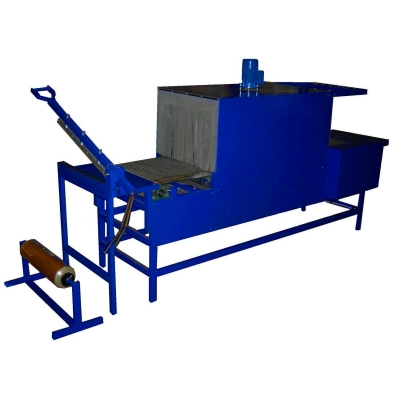

- Термотоннель с ручным запайщиком. Модель ТТ-15-P. Руководство по эксплуатации (Паспорт)
- Термоусадка и термоусаживающиеся материалы. Статья
- Эксплуатация термоусадочного оборудования. F.A.Q. (Часто Задаваемые Вопросы)
-
Описание работы
Термотоннель для обеспечения своей работы требует активного участия оператора, а именно: подачи пакуемых предметов (продукции), оборачивания их упаковочным материалом, сварки шва (формирования пака), подачи сформированных паков в термоусадочный тоннель и забора готовых упаковок (паков).
Оператору необходимо установить пакуемый предмет (сформировать группу предметов) на упаковочный столик, обернуть их упаковочным материалом, расположив край полотна под прижимной планкой паечного узла, и опустить планку, плотно прижимая ее к подложке. Учитывая ручной привод запайщика, оператору необходимо контролировать процесс формирования пака, поскольку качество оборачивания предмета (предметов) упаковочным материалом и сварки шва зависит исключительно от его усилий.
Сварной элемент, расположенный на прижимной планке, имеет постоянный нагрев и сваривает пленку типом шва "термошов", т.е. запаивает шов сформированного пака и отделяет пак от полотна упаковочного материала.
После изготовления пака оператору необходимо переместить его на сетку транспортера. Транспортер, имея собственный электропривод, перемещает продукт через узел термоусадки, выполненный в виде тоннеля. Высокая температура усадки полиэтиленовой пленки (до 180 градусов Цельсия) не позволяет оператору вмешиваться в процесс усадки и корректировать его - движение через термоусадочный тоннель происходит исключительно с помощью транспортера.
На выходе из тоннеля упакованный продукт попадает на столик охлаждения, где происходит охлаждение упаковочной пленки вентиляторами охлаждения. Учитывая небольшие размеры столика охлаждения, требуется постоянный забор упакованной продукции.
-
Особенности
Учитывая эластичность и прочность используемого упаковочного материала (термоусаживающейся полиэтиленовой пленки), термотоннель используется, преимущественно, как тарообразующий аппарат для групповой упаковки товара, но, не исключается возможность его использования для упаковки отдельных предметов.
Термотоннель является оптимальным для групповой упаковки бутылок, банок, коробок, канистр, топлевных брикетов, позволяя отказаться от деревяной или картонной тары. Однако, учитывая высокую температуру усадки упаковочного материала, следует исключить применение термотоннеля для упаковки предметов, меняющих свои свойства или форму под воздействием высоких температур (конфет, кассет, дисков, полиграфической продукции). Также необходимо учитывать, что данный вид упаковки не является герметичным.
Термотоннель имеет конструктивно разделенные рулонодежатель, паечный узел (ручной запайщик) и узел термоусадки (термоусадочный тоннель), которые могут используются вместе. Наличие в составе данного термотоннеля запайщика позволяет в ручном режиме организовать полный цикл упаковки продукции в термоусаживающиеся материалы.
Термотоннель имеет существенные габариты и вес и требует напольного размещения. Существуют также ограничения по габаритам пакуемой продукции (указаны в технических характеристиках), обусловленные максимальной длиной шва паечного узла и размерами термоусадочного тоннеля. В случае, если габариты продукции превыщают указанные значения, необходимо индивидуальное изготовление термотоннеля!!!
-
Комплектация
Стандартная комплектация
- Однорулонная система формирования упаковки с накопительным столиком;
- Ручной запайщик пленки постоянного нагрева, с одновременной обрезкой;
- Термоупаковочный шкаф, проходного типа, с узлами обдува горячим воздухом и системой охлаждения;
- Электронный блок управления со световой индикацией и отслеживанием аварийных ситуаций.
Дополнительная комплектация
- Входной и выходной роликовый конвейер;
- Частотный преобразователь (изменения скорости транспортера).
Оснащение
- Электроприводы – SТМ (Италия);
- Подшипники - СХ (Польша);
- БУ – PackTech (Украина);
- Частотные преобразователи – INVT, HYUNDAI (Корея).
- Возможности до 200 уп./час
- Тип упаковки термоупаковка
- Продукция емкости, изделия, предметы
Дополнительная информация
- Цена 425986
-
Характеристика
Электропитание, В/Гц 380/50 Установленная мощность, kВт 15 Температура в камере, 0С 80-300 Пневмопитание, атм., л./мин. отсуствует Длина /Ширина /Высота (не более), мм 3600/1200/1900 Вес (не более), кг 320 Ширина/Диаметр рулона пленки (макс.), мм 500 /300 Производительность (макс.)*, уп./час 300 Д /Ш /В камеры (не более), мм 1100/500/400 Д /Ш /В упаковки (не более), мм 400/450/350 * производительность Оборудования зависит от вида пакуемого продукта, его размеров и свойств упаковочного материала.
Документация

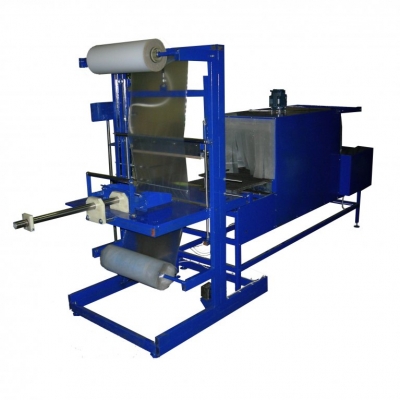

- Термотоннель с полуавтоматическим механическим запайщиком. Модель ТТ-15-PAM. Руководство по эксплуатации (Паспорт)
- Термоусадка и термоусаживающиеся материалы. Статья
- Эксплуатация термоусадочного оборудования. F.A.Q. (Часто Задаваемые Вопросы)
-
Описание работы
Полуавтоматический режим работы данного термотоннеля требует активного участия оператора, в частности для подачи пакуемых предметов (продукции), опускания рамки со сварным элементом и забора готовых упаковок (паков).
Оператору необходимо установить пакуемый предмет или сформировать группу предметов между направляющими толкателя и, двигая шток (упор) толкателя, подать пакуемый предмет (предметы) в паечный узел. За счет использования направляющих, предмет (группа предметов), не смещается (не распадаются), располагаясь точно по центру полотна пленки, и равномерно оборачиваются ею.
Паечный узел термотоннеля приводится в действие вручную путем опускания рамки со сварным элементом. Опускать рамку необходимо после оборачивания предметов упаковочной пленкой и возврата толкателя в исходное положение. В момент прижатия рамки к подложке, электромагнит, расположенный на раме запайщика, фиксирует ее в данном положении, а сварной элемент сваривает пленку.
Сварной элемент имеет постоянный нагрев и сваривает пленку типом шва "термошов", т.е. запаивает последний шов текущего пака и первый шов следующего, при этом разрезая пленку для разделения паков. Вмешательство оператора в процесс сварки шва не требуется – после истечения времени, установленного для сварки шва (положение регулятора «Время нагрева»), электромагнит отпустит рамку и противовес вернет ее в исходное положение.
При подаче следующего предмета (группы предметов) в паечный узел, он выталкивает ранее запаянный пак на сетку транспортера. Транспортер, имея собственный электропривод, перемещает продукт через узел термоусадки, выполненный в виде тоннеля. Высокая температура усадки полиэтиленовой пленки (до 180 градусов Цельсия) не позволяет оператору вмешиваться в процесс усадки и корректировать его - движение через термоусадочный тоннель происходит исключительно с помощью транспортера. На выходе из тоннеля упакованный продукт попадает на столик охлаждения, где происходит охлаждение упаковочной пленки вентиляторами охлаждения.
Таким образом, при непрерывной подаче предметов (формировании пакуемой группы) и опускании рамки, можно обеспечить непрерывный цикл упаковки продукции. Однако, учитывая небольшие размеры столика охлаждения, требуется постоянный забор упакованной продукции.
-
Особенности
Учитывая эластичность и прочность используемого упаковочного материала (термоусаживающейся полиэтиленовой пленки), термотоннель используется, преимущественно, как тарообразующий аппарат для групповой упаковки товара, но, не исключается возможность его использования для упаковки отдельных предметов.
Термотоннель является оптимальным для групповой упаковки, топливных брикетов, бутылок, банок, коробок, канистр, позволяя отказаться от деревяной или картонной тары. Однако, учитывая высокую температуру усадки упаковочного материала, следует исключить применение термотоннеля для упаковки предметов, меняющих свои свойства или форму под воздействием высоких температур (конфет, кассет, дисков, полиграфической продукции). Также необходимо учитывать, что данный вид упаковки не является герметичным.
Термотоннель имеет конструктивно разделенные паечный узел с механическим приводом (запайщик) и узел термоусадки (термоусадочный тоннель), которые могут использоваться как вместе (в данном случае), так и раздельно. Наличие в составе данного термотоннеля полуавтоматического механического запайщика позволяет минимизировать ручной труд и достичь достаточно высокой производительности.
Термотоннель имеет существенные габариты и вес и требует напольного размещения. Существуют также ограничения по габаритам пакуемой продукции (указаны в технических характеристиках), обусловленные максимальной длиной шва паечного узла и размерами термоусадочного тоннеля. В случае, если габариты продукции превыщают указанные значения, необходимо индивидуальное изготовление термотоннеля!!!
-
Комплектация
Стандартная комплектация
- Двухрулонная система формирования упаковки с накопительным столиком и накопителем упаковок;
- Полуавтоматический механический запайщик пленки постоянного нагрева, с одновременной обрезкой;
- Термоупаковочный шкаф, проходного типа, с узлами обдува горячим воздухом и системой охлаждения;
- Электронный блок управления со световой индикацией и отслеживанием аварийных ситуаций.
Дополнительная комплектация
- Выходной роликовый конвейер;
- Частотный преобразователь (изменения скорости транспортера).
Оснащение
- Электроприводы – SТМ (Италия);
- Подшипники - СХ (Польша);
- БУ – PackTech (Украина);
- Частотные преобразователи – INVT, HYUNDAI (Корея).
- Возможности до 300 уп./час
- Тип упаковки термоупаковка
- Продукция емкости, изделия, предметы
Дополнительная информация
- Цена 601392
-
Характеристика
Электропитание, В/Гц 380/50 Установленная мощность, kВт 15 Температура в камере, 0С 80-300 Пневмопитание, атм., л./мин. 6, 120 Длина /Ширина /Высота (не более), мм 3600/1200/2300 Вес (не более), кг 350 Ширина/Диаметр рулона пленки (макс.), мм 500 /300 Производительность (макс.)*, уп./час 400 Д /Ш /В камеры (не более), мм 1100/500/400 Д /Ш /В упаковки (не более), мм 400/450/350 * производительность Оборудования зависит от вида пакуемого продукта, его размеров и свойств упаковочного материала.
Документация

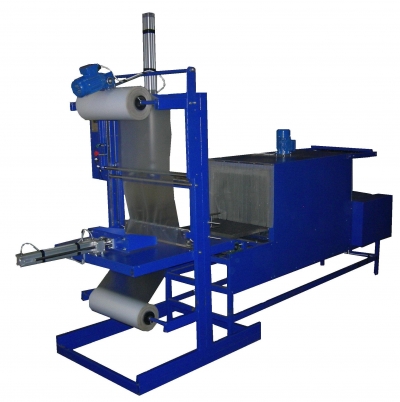

- Термотоннель с полуавтоматическим пневматическим запайщиком. Модель ТТ-15-PAP. Руководство по эксплуатации (Паспорт)
- Термоусадка и термоусаживающиеся материалы. Статья
- Эксплуатация термоусадочного оборудования. F.A.Q. (Часто Задаваемые Вопросы)
-
Описание работы
Полуавтоматический режим работы данного термотоннеля требует активного участия оператора, в частности для подачи пакуемых предметов (продукции), подачи команды на начало упаковки и забора готовых упаковок (паков).
Оператору необходимо установить пакуемый предмет или сформировать группу предметов между направляющими толкателя и подать команду на начало упаковки - нажать кнопку «Пуск». При нажатии кнопки, пневматический привод толкателя подает пакуемый предмет (предметы) в паечный узел. За счет использования направляющих, предмет (группа предметов), не смещается (не распадаются), располагаясь точно по центру полотна пленки, и равномерно оборачиваются ею.
Паечный узел термотоннеля также имеет пневматический привод и приводится в действие после оборачивания предметов упаковочной пленкой и возврата толкателя в исходное положение. Сварной элемент паечного узла имеет постоянный нагрев и сваривает пленку типом шва "термошов", т.е. запаивает последний шов текущего пака и первый шов следующего, при этом разрезая пленку для разделения паков. Вмешательство оператора в процесс оборачивания упаковочным материалом и сварки шва не требуется - операции совершаются автоматически.
При подаче следующего предмета (группы предметов) в паечный узел, он выталкивает ранее запаянный пак на сетку транспортера. Транспортер, имея собственный электропривод, перемещает продукт через узел термоусадки, выполненный в виде тоннеля. Высокая температура усадки полиэтиленовой пленки (до 180 градусов Цельсия) не позволяет оператору вмешиваться в процесс усадки и корректировать его - движение через термоусадочный тоннель происходит исключительно с помощью транспортера. На выходе из тоннеля упакованный продукт попадает на столик охлаждения, где происходит охлаждение упаковочной пленки вентиляторами охлаждения.
Таким образом, при непрерывной подаче предметов (формировании пакуемой группы) и нажатии кнопки «Пуск», можно обеспечить непрерывный цикл упаковки продукции. Однако, учитывая небольшие размеры столика охлаждения, требуется постоянный забор упакованной продукции.
-
Особенности
Учитывая эластичность и прочность используемого упаковочного материала (термоусаживающейся полиэтиленовой пленки), термотоннель используется, преимущественно, как тарообразующий аппарат для групповой упаковки товара, но, не исключается возможность его использования для упаковки отдельных предметов.
Термотоннель является оптимальным для групповой упаковки топливных брикетов, бутылок, банок, коробок, канистр, позволяя отказаться от деревяной или картонной тары. Однако, учитывая высокую температуру усадки упаковочного материала, следует исключить применение термотоннеля для упаковки предметов, меняющих свои свойства или форму под воздействием высоких температур (конфет, кассет, дисков, полиграфической продукции). Также необходимо учитывать, что данный вид упаковки не является герметичным.
Термотоннель имеет конструктивно разделенные паечный узел с пневматическим приводом (запайщик) и узел термоусадки (термоусадочный тоннель), которые могут использоваться как вместе (в данном случае), так и раздельно. Наличие в составе данного термотоннеля полуавтоматического пневматического запайщика позволяет минимизировать ручной труд и достичь достаточно высокой производительности.
Термотоннель имеет существенные габариты и вес и требует напольного размещения. Существуют также ограничения по габаритам пакуемой продукции (указаны в технических характеристиках), обусловленные максимальной длиной шва паечного узла и размерами термоусадочного тоннеля. В случае, если габариты продукции превыщают указанные значения, необходимо индивидуальное изготовление термотоннеля!!!
-
Комплектация
Стандартная комплектация
- Двухрулонная система формирования упаковки с накопительным столиком и накопителем упаковок;
- Полуавтоматический пневматический запайщик пленки постоянного нагрева, с одновременной обрезкой;
- Термоупаковочный шкаф, проходного типа, с узлами обдува горячим воздухом и системой охлаждения;
- Электронный блок управления со световой индикацией и отслеживанием аварийных ситуаций.
Дополнительная комплектация
- Выходной роликовый конвейер;
- Частотный преобразователь (изменения скорости транспортера).
Оснащение
- Электроприводы – SТМ (Италия);
- Пневмоприводы - Camozzi (Италия);
- Подшипники - СХ (Польша);
- БУ – МикРа (Украина);
- Частотные преобразователи – INVT, HYUNDAI (Корея).
- Возможности до 400 уп./час
- Тип упаковки термоупаковка
- Продукция емкости, изделия, предметы
Дополнительная информация
- Цена 76908
-
Характеристика
Электропитание, В/Гц 380/50 Потребление электроэнергии, kВт/час 15 Длина /Ширина /Высота (не более), мм 3800/850/1600 Вес (не более), кг 290 Ширина/Диаметр рулона пленки (макс.), мм 500 /300 Производительность (макс.)*, уп./час 400 Д /Ш /В камеры (не более), мм 1100 /500 /400 Д /Ш /В упаковки (не более), мм 350 / 350 / 300 Температура в камере, 0С 80-300 * производительность Оборудования зависит от вида пакуемого продукта, его размеров и свойств упаковочного материала.
Документация
- Термоусадка и термоусаживающиеся материалы. Статья
- Эксплуатация термоусадочного оборудования. F.A.Q. (Часто Задаваемые Вопросы)
-
Описание работы

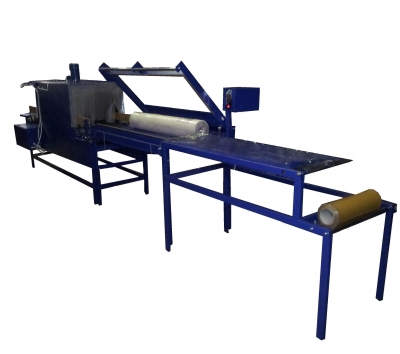

Термотоннель, для обеспечения своей работы, требует активного участия оператора, а именно: подачи пакуемых предметов (продукции), оборачивания их упаковочным материалом, сварки шва (формирования упаковки), подачи предметов в термоусадочный тоннель и забора готовых упаковок.
Оператору необходимо поднять край упаковочной пленки, находящийся на столике-раскрывателе запайщика, и, перемещая предмет по столику, засунуть его в пленку (пленка должна быть сложена полурукавом). После чего, оператор перемещает предмет вместе с пленкой на упаковочный столик и опускает прижимную рамку, плотно прижимая ее к подложке. Учитывая ручной привод запайщика, оператору необходимо контролировать процесс формирования упаковки, поскольку качество оборачивания предмета (предметов) упаковочным материалом и сварки шва зависит исключительно от его усилий.
В момент опускания прижимной рамки блок управления подает напряжение на сварной элемент (о чем свидетельствует свечение красного светодиода «Нагрев»). Сварной элемент работает по принципу импульсного нагрева, сваривая пленку типом шва "струна". Учитывая, что сварной элемент имеет L-образную (Г-образную) форму, при опускании прижимной рамки происходит одновременная запайка бокового и последнего шва упаковки с предметом, а также первого шва следующеей упаковки.
После сварки шва (о чем свидетельствует затухание светодиода "Нагрев"), оператору необходимо переместить упаковку с предметом (предметами) на сетку транспортера. Транспортер, имея собственный электропривод, перемещает такую упаковку через узел термоусадки, выполненный в виде тоннеля. Высокая температура усадки полиэтиленовой пленки (до 180 градусов Цельсия) не позволяет оператору вмешиваться в процесс усадки и корректировать его - движение через термоусадочный тоннель происходит исключительно с помощью транспортера.
На выходе из тоннеля упакованный предмет попадает на столик охлаждения, где происходит охлаждение упаковочной пленки вентиляторами охлаждения. Учитывая небольшие размеры столика охлаждения, требуется постоянный забор упакованной продукции.
-
Особенности
Данный термотоннель пригоден для групповой и штучной упаковки предметов в любые термоусаживающиеся пленки (ПВХ, ПОФ, ПЭ). Обязательным условием использования термотоннеля, является применение термоусаживающихся материалов, которые сложеные полурукавом. Также, учитывая высокую температуру усадки упаковочного материала, следует избегать применение термотоннеля для упаковки предметов, меняющих свои свойства или форму под воздействием высоких температур (конфет, кассет, дисков, полиграфической продукции).
В оличие от других моделей термотоннелей (ТТ-15-Р / ТТ-15-ПАМ / ТТ-15-ПАП), данный позволяет совершать штучную упаковку предметов в закрытую упаковку, подобную той, что изготавливается на термокамерах. В то же время, в отличии от термокамеры (ТН-1) термотоннель позволяет использовать в качестве упаковочного материала термоусаживающийся полиэтилен и обеспечивает значительно более высокую производительность.
Термотоннель имеет конструктивно разделенные паечный узел (ручной запайщик) и узел термоусадки (термоусадочный тоннель), которые могут используются вместе. Наличие в составе данного термотоннеля запайщика позволяет в ручном режиме организовать полный цикл упаковки продукции в термоусаживающиеся материалы.
Термотоннель имеет существенные габариты и вес и требует напольного размещения. Существуют также ограничения по габаритам пакуемой продукции (указаны в технических характеристиках), обусловленные максимальной длиной шва паечного узла и размерами термоусадочного тоннеля. В случае, если габариты продукции превыщают указанные значения, необходимо индивидуальное изготовление термотоннеля!!!
-
Комплектация
Стандартная комплектация
- Однорулонная система формирования упаковки с накопительным столиком;
- Ручной угловой запайщик пленки импульсного нагрева, с одновременной обрезкой;
- Термоупаковочный шкаф, проходного типа, с узлами обдува горячим воздухом и системой охлаждения;
- Электронный блок управления со световой индикацией и отслеживанием аварийных ситуаций.
Дополнительная комплектация
- Выходной роликовый конвейер;
- Частотный преобразователь (изменения скорости транспортера).
Оснащение
- Электроприводы – SТМ (Италия);
- Подшипники - СХ (Польша);
- БУ – PackTech (Украина);
- Частотные преобразователи – INVT, HYUNDAI (Корея).
- Возможности до 400 уп./час
- Тип упаковки термоупаковка
- Продукция емкости, изделия, предметы
Дополнительная информация
- Цена 731640
-
Характеристика
Электропитание, В/Гц 380/50 Установленная мощность, kВт 15 Температура в камере, 0С 80-300 Пневмопитание, атм., л./мин. 6, 150 Длина /Ширина /Высота (не более), мм 3600/2500/2300 Вес (не более), кг 420 Ширина/Диаметр рулона пленки (макс.), мм 500 /300 Производительность (макс.)*, уп./час 600 Д /Ш /В камеры (не более), мм 1100/500/400 Д /Ш /В упаковки (не более), мм 400/450/350 * производительность Оборудования зависит от вида пакуемого продукта, его размеров и свойств упаковочного материала.
Документация

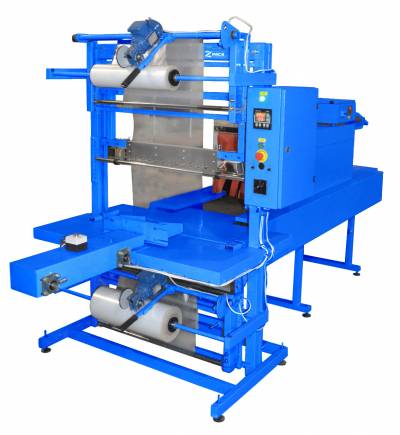

- Термотоннель с автоматическим пневматическим запайщиком. Модель ТТ-15-AP. Руководство по эксплуатации (Паспорт)
- Термоусадка и термоусаживающиеся материалы. Статья
- Эксплуатация термоусадочного оборудования. F.A.Q. (Часто Задаваемые Вопросы)
-
Описание работы
Автоматический режим работы данного термотоннеля требует минимального участия оператора, в основном для обеспечения подачи пакуемых предметов (продукции)и забора готовых упаковок (паков).
Оператору необходимо обеспечить подачу пакуемых предметов на подводящий транспортер (путем выкладки вручную или подачи с другого транспортера), установить параметры работы и подать команду на начало упаковки - нажать кнопку «Пуск». Подводящий транспортер начнет свою работу, перемещая пакуемые предметы к специальному упору, расположенному между паечным узлом и толкателем. При касании пакуемых предметов к упору транспортер останавливается.
Далее, опускается отсекатель, который отделяет группу предметов для упаковки от общего потока на подводящем транспортер, после чего пневматический привод толкателя подает данную группу в паечный узел. За счет использования упора и отсекателя, группа предметов не смещается (не распадается), располагаясь точно по центру полотна пленки, и равномерно оборачивается ею.
Паечный узел термотоннеля имеет пневматический привод и приводится в действие после оборачивания предметов упаковочной пленкой и возврата толкателя в исходное положение. Сварной элемент паечного узла имеет постоянный нагрев и сваривает пленку типом шва "термошов", т.е. запаивает последний шов текущего пака и первый шов следующего, при этом разрезая пленку для разделения паков. Вмешательство оператора в процесс оборачивания упаковочным материалом и сварки шва не требуется - операции совершаются автоматически.
При подаче следующей группы предметов в паечный узел, она выталкивает ранее запаянный пак на сетку транспортера. Транспортер, имея собственный электропривод, перемещает продукт через узел термоусадки, выполненный в виде тоннеля. Высокая температура усадки полиэтиленовой пленки (до 180 градусов Цельсия) не позволяет оператору вмешиваться в процесс усадки и корректировать его - движение через термоусадочный тоннель происходит исключительно с помощью транспортера. На выходе из тоннеля упакованный продукт попадает на столик охлаждения, где происходит охлаждение упаковочной пленки вентиляторами охлаждения.
Таким образом, при непрерывной подаче предметов на подводящий транспортер, можно обеспечить непрерывный цикл упаковки продукции. Однако, учитывая небольшие размеры столика охлаждения, требуется постоянный забор упакованной продукции.
-
Особенности
Учитывая эластичность и прочность используемого упаковочного материала (термоусаживающейся полиэтиленовой пленки), термотоннель используется, преимущественно, как тарообразующий аппарат для групповой упаковки товара, но, не исключается возможность его использования для упаковки отдельных предметов.
Термотоннель является оптимальным для групповой упаковки бутылок, банок, коробок, канистр, позволяя отказаться от деревяной или картонной тары. Однако, учитывая высокую температуру усадки упаковочного материала, следует исключить применение термотоннеля для упаковки предметов, меняющих свои свойства или форму под воздействием высоких температур (конфет, кассет, дисков, полиграфической продукции). Также необходимо учитывать, что данный вид упаковки не является герметичным.
Термотоннель имеет конструктивно разделенные паечный узел с пневматическим приводом и подводящим транспортером (запайщик) и узел термоусадки (термоусадочный тоннель), которые могут использоваться как вместе (в данном случае), так и раздельно. Наличие в составе данного термотоннеля автоматического пневматического запайщика позволяет свести к минимуму ручной труд и достичь достаточно высокой производительности.
Термоупаковочный тоннель имеет существенные габариты и вес и требует напольного размещения. Существуют также ограничения по габаритам пакуемой продукции (указаны в технических характеристиках), обусловленные максимальной длиной шва паечного узла и размерами термоусадочного тоннеля. В случае, если габариты продукции превыщают указанные значения, необходимо индивидуальное изготовление термотоннеля.
-
Комплектация
Стандартная комплектация
- Автоматический подводящий транспортер, с регулировкой по ширине упаковки;
- Двухрулонная система формирования упаковки с накопительным столиком и накопителем упаковок;
- Полуавтоматический пневматический запайщик пленки постоянного нагрева, с одновременной обрезкой;
- Термоупаковочный шкаф, проходного типа, с узлами обдува горячим воздухом и системой охлаждения;
- Электронный блок управления со световой индикацией и отслеживанием аварийных ситуаций.
Дополнительная комплектация
- Выходной роликовый конвейер;
- Частотный преобразователь (изменения скорости транспортера).
Оснащение
- Электроприводы – SТМ (Италия);
- Пневмоприводы - Camozzi (Италия);
- Подшипники - СХ (Польша);
- БУ – МикРа (Украина);
- Частотные преобразователи – INVT, HYUNDAI (Корея).
- Возможности до 600 уп./час
- Тип упаковки термоупаковка
- Продукция емкости, изделия, предметы
Дополнительная информация
- Цена 205668
-
Характеристика
Электропитание, В/Гц 380/50 Установленная мощность, kВт 15 Температура в камере, 0С 80-300 Пневмопитание, атм., л./мин. отсуствует Длина /Ширина /Высота (не более), мм 12500/850/1600 Вес (не более), кг 330 Ширина/Диаметр рулона пленки (макс.), мм 500 /300 Производительность (макс.)*, уп./час 200 Д /Ш /В камеры (не более), мм 1100/500/400 Д /Ш /В упаковки (не более), мм 500-3000/450/350 * производительность оборудования зависит от вида пакуемого продукта, его размеров и свойств упаковочного материала.
Документация

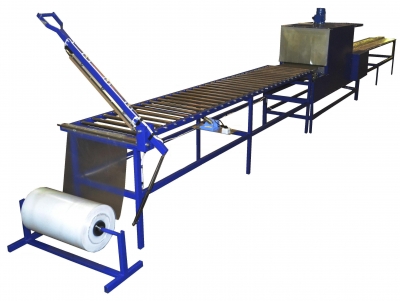

- Термотоннель с ручным запайщиком. Модель ТТ-15-PД. Руководство по эксплуатации (Паспорт)
- Термоусадка и термоусаживающиеся материалы. Статья
- Эксплуатация термоусадочного оборудования. F.A.Q. (Часто Задаваемые Вопросы)
-
Описание работы
Термотоннель для обеспечения своей работы требует активного участия оператора, а именно: подачи пакуемых предметов (продукции), оборачивания их упаковочным материалом, сварки шва (формирования пака), подачи сформированных паков в термоусадочный тоннель и забора готовых упаковок (паков).
Оператору необходимо установить пакуемый предмет (сформировать группу предметов) на накопительный роликовый конвейер, обернуть его упаковочным материалом, расположив край полотна под прижимной планкой паечного узла, и опустить планку, плотно прижимая ее к подложке. Учитывая ручной привод запайщика, оператору необходимо контролировать процесс формирования пака, поскольку качество оборачивания предмета (предметов) упаковочным материалом и сварки шва зависит исключительно от его усилий.
Сварной элемент, расположенный на прижимной планке, имеет постоянный нагрев и сваривает пленку типом шва "термошов", т.е. запаивает шов сформированного пака и отделяет пак от полотна упаковочного материала.
После изготовления пака оператору необходимо переместить его на промежуточный роликовый конвейер и далее на сетку транспортера. Транспортер, имея собственный электропривод, перемещает продукт через узел термоусадки, выполненный в виде тоннеля. Высокая температура усадки полиэтиленовой пленки (до 180 градусов Цельсия) не позволяет оператору вмешиваться в процесс усадки и корректировать его - движение через термоусадочный тоннель происходит исключительно с помощью транспортера.
На выходе из тоннеля упакованный продукт попадает на столик охлаждения (приемный роликовый конвейер), где происходит охлаждение упаковочной пленки вентиляторами охлаждения.
-
Особенности
Термотоннель используется, преимущественно, как тарообразующий аппарат для групповой упаковки товара, но, не исключается возможность его использования для упаковки отдельных предметов.
Термотоннель является оптимальным для упаковки паркета, доски, ламината, профиля, карнизов, позволяя отказаться от деревяной или картонной тары. Однако, учитывая высокую температуру усадки упаковочного материала, следует исключить применение термотоннеля для упаковки предметов, меняющих свои свойства или форму под воздействием высоких температур.
Термотоннель имеет конструктивно разделенные накопительный роликовый конвейер, рулонодежатель, паечный узел (ручной запайщик) и узел термоусадки (термоусадочный тоннель), а так же приемный роликовый конвейер, которые могут используются вместе. Наличие в составе данного термотоннеля запайщика позволяет в ручном режиме организовать полный цикл упаковки продукции в термоусаживающиеся материалы.
Термотоннель имеет существенные габариты и вес и требует напольного размещения. Существуют также ограничения по габаритам пакуемой продукции (указаны в технических характеристиках), обусловленные максимальной длиной шва паечного узла и размерами термоусадочного тоннеля. В случае, если габариты продукции превыщают указанные значения, необходимо индивидуальное изготовление термотоннеля!!!
-
Комплектация
Стандартная комплектация
- Однорулонная система формирования упаковки с накопительным, промежуточным и приемным роликовыми конвейероми;
- Ручной запайщик пленки постоянного нагрева, с одновременной обрезкой;
- Термоупаковочный шкаф, проходного типа, с узлами обдува горячим воздухом и системой охлаждения;
- Электронный блок управления со световой индикацией и отслеживанием аварийных ситуаций.
Дополнительная комплектация
- Частотный преобразователь (изменения скорости транспортера).
Оснащение
- Электроприводы – SТМ (Италия);
- Подшипники - СХ (Польша);
- БУ – PackTech (Украина);
- Частотные преобразователи – INVT, HYUNDAI (Корея).
- Возможности 200 упаковок/час
- Тип упаковки термоупаковка
- Продукция емкости, изделия, предметы
Дополнительная информация
- Цена 1320960
-
Характеристика
Электропитание, В/Гц 380/50 Установленная мощность, kВт 16 Температура в камере, 0С 80-300 Пневмопитание, атм., л./мин. 6, 160 Длина /Ширина /Высота (не более), мм 12500/850/1600 Вес (не более), кг 480 Ширина/Диаметр рулона пленки (макс.), мм 500 /300 Производительность (макс.)*, уп./час 300 Д /Ш /В камеры (не более), мм 1100/500/400 Д /Ш /В упаковки (не более), мм 500-3000/450/350 * производительность оборудования зависит от вида пакуемого продукта, его размеров и свойств упаковочного материала.
Документация
- Термоусадка и термоусаживающиеся материалы. Статья
- Эксплуатация термоусадочного оборудования. F.A.Q. (Часто Задаваемые Вопросы)
-
Описание работы

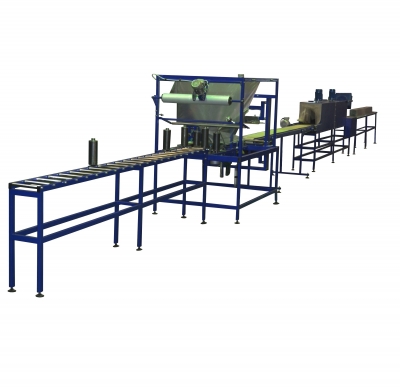

Автоматический режим работы оборудования требует минимального участия оператора, в основном для обеспечения подачи пакуемых предметов (продукции) и забора готовых упаковок (паков).
Оператору необходимо обеспечить подачу пакуемых предметов на входной роликовый транспортер, сместить их край к подводящему транспортеру запайщика, установить параметры работы и подать команду на начало упаковки - нажать кнопку «Пуск». Подводящий транспортер начнет свою работу, перемещая пакуемые предметы сквозь рамку регулировки размотки в паечный узел. За счет использования направляющих, расположенных на входном рольганге, предметы не смещаются, не распадаются и подаются точно по центру рамки регулировки размотки.
Пройдя сквозь рамку регулировки размотки, передний край предметов давит на сваренный поперечный шов, толкая его вперед и разматывая упаковочный материал – полотно упаковочного материала, скользя по рамке регулировки размотки, будет оборачиваться вокруг предметов в рукав. Одновременно включается фен, расположенный под рамкой регулировки размотки в месте формирования нахлеста краев полотна упаковочного материала, и производит сварку продольного шва рукава.
Двигаясь через рамку регулировки размотки и паечный узел, предметы попадают на приводной ленточный транспортер, который, работая с синхронно с подводящим транспортером, обеспечивает равномерное и плавное движение предметов. После прохождения предметами паечного узла емкостной датчик подает сигнал на остановку приводного ленточного транспортера, выключается фен и с помощью пневмоприводов приводится в действие паечный узел (опускается сварной элемент).
Сварной элемент паечного узла имеет постоянный нагрев и сваривает упаковочный материал типом шва "термошов", т.е. запаивает последний поперечный шов текущего пака и первый шов следующего, при этом разрезая пленку для разделения паков. Вмешательство оператора в процесс оборачивания упаковочным материалом и сварки шва не требуется - операции совершаются автоматически.
При возврате сварного элемента в исходное (верхнее) положение приводной ленточный транспортер возобновляет свою работу и перемещает запаянный пак на сетку транспортера термоусадочного тоннеля. Транспортер термоусадочного тоннеля, имея собственный электропривод, перемещает предметы через узел термоусадки. Высокая температура усадки полиэтиленовой пленки (до 180 градусов Цельсия) не позволяет оператору вмешиваться в процесс усадки и корректировать его - движение через термоусадочный тоннель происходит исключительно с помощью транспортера *. На выходе из тоннеля упакованный продукт попадает на выходной роликовый транспортер, где происходит охлаждение упаковочной пленки вентиляторами охлаждения.
Таким образом, при непрерывной подаче предметов на входной роликовый транспортер, можно обеспечить непрерывный цикл упаковки продукции. Однако, учитывая ограниченные размеры выходного роликового транспортера, требуется постоянный забор упакованной продукции.
-
Особенности
Термотоннель используется, преимущественно, как тарообразующий аппарат для групповой упаковки товара, но, не исключается возможность его использования для упаковки отдельных предметов.
Термотоннель является оптимальным для упаковки паркета, доски, ламината, профиля, карнизов, позволяя отказаться от деревяной или картонной тары. Однако, учитывая высокую температуру усадки упаковочного материала, следует исключить применение термотоннеля для упаковки предметов, меняющих свои свойства или форму под воздействием высоких температур.

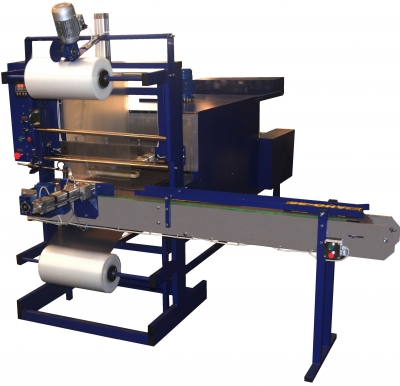

Термотоннель имеет конструктивно разделенные накопительный роликовый конвейер, рулонодержатель с автоматическим запайщиком, промежуточный приводной роликовый конвейер и узел термоусадки (термоусадочный тоннель), а так же приемный роликовый конвейер, которые могут используются вместе. Наличие в составе данного термотоннеля запайщика и приводного ленточного транспортера позволяет в автоматическом режиме организовать полный цикл упаковки продукции в термоусаживающиеся материалы.
Термотоннель имеет существенные габариты и вес и требует напольного размещения. Существуют также ограничения по габаритам пакуемой продукции (указаны в технических характеристиках), обусловленные максимальной длиной шва паечного узла и размерами термоусадочного тоннеля. В случае, если габариты продукции превыщают указанные значения, необходимо индивидуальное изготовление термотоннеля!!!
-
Комплектация
Стандартная комплектация
- Автоматический подводящий роликовый транспортер, с однорулонной системой формирования упаковки;
- Автоматический пневматический запайщик пленки постоянного нагрева, с одновременной обрезкой;
- Промежуточный (приемный) ленточный автоматический транспортер;
- Термоупаковочный шкаф, проходного типа, с узлами обдува горячим воздухом и системой охлаждения;
- Приемный роликовый транспортер, для готовой продукции;
- Электронный блок управления со световой индикацией и отслеживанием аварийных ситуаций.
Дополнительная комплектация
- Частотный преобразователь (изменения скорости транспортера).
Оснащение
- Электроприводы – SТМ (Италия);
- Пневмоприводы - Camozzi (Италия);
- Подшипники - СХ (Польша);
- БУ – МикРа (Украина);
- Частотные преобразователи – INVT, HYUNDAI (Корея).
- Возможности до 300 упаковок/час
- Тип упаковки термоупаковка
- Продукция емкости, изделия, предметы
Дополнительная информация
- Цена 697470
-
Характеристика
Электропитание, В/Гц 380/50 Установленная мощность, kВт 15 Температура в камере, 0С 80-300 Пневмопитание, атм., л./мин. отсуствует Длина /Ширина /Высота (не более), мм 3600/1500/1800 Вес (не более), кг 450 Ширина/Диаметр рулона пленки (макс.), мм 500 /300 Производительность (макс.)*, уп./час 800 Д /Ш /В камеры (не более), мм 1100/500/400 Д /Ш /В упаковки (не более), мм 400/450/350 * производительность Оборудования зависит от вида пакуемого продукта, его размеров и свойств упаковочного материала.
Документация
- Термотоннель с автоматическим пневматическим запайщиком. Модель ТТ-15-АМ. Руководство по эксплуатации (Паспорт)
- Термоусадка и термоусаживающиеся материалы. Статья
- Эксплуатация термоусадочного оборудования. F.A.Q. (Часто Задаваемые Вопросы)
-
Комплектация
- Возможности до 800 уп./час
- Тип упаковки термоупаковка
- Продукция емкости, изделия, предметы
Дополнительная информация
-
Характеристика
Электропитание, В/Гц 380/50 Установленная мощность, kВт 15 Температура в камере, 0С 80-300 Пневмопитание, атм., л./мин. отсуствует Длина /Ширина /Высота (не более), мм 3600/1200/2300 Вес (не более), кг 350 Ширина/Диаметр рулона пленки (макс.), мм 500 /300 Производительность (макс.)*, уп./час 400 Д /Ш /В камеры (не более), мм 1100/500/400 Д /Ш /В упаковки (не более), мм 400/450/350 * производительность Оборудования зависит от вида пакуемого продукта, его размеров и свойств упаковочного материала.
-

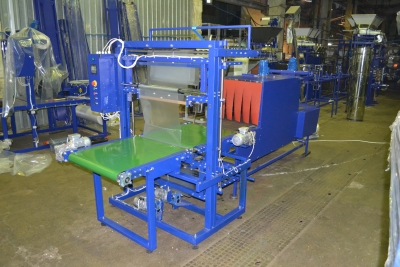

Описание работы
Полуавтоматический режим работы данного термотоннеля требует активного участия оператора, в частности для подачи пакуемых предметов (продукции), подачи команды на начало упаковки и забора готовых упаковок (паков).
Оператору необходимо установить пакуемый предмет или сформировать группу предметов между направляющими толкателя и подать команду на начало упаковки - нажать кнопку «Пуск». При нажатии кнопки, привод толкателя подает пакуемый предмет (предметы) в паечный узел. За счет использования направляющих, предмет (группа предметов), не смещается (не распадаются), располагаясь точно по центру полотна пленки, и равномерно оборачиваются ею.
Паечный узел термотоннеля также имеет привод и приводится в действие после оборачивания предметов упаковочной пленкой и возврата толкателя в исходное положение. Сварной элемент паечного узла имеет постоянный нагрев и сваривает пленку типом шва "термошов", т.е. запаивает последний шов текущего пака и первый шов следующего, при этом разрезая пленку для разделения паков. Вмешательство оператора в процесс оборачивания упаковочным материалом и сварки шва не требуется - операции совершаются автоматически.
При подаче следующего предмета (группы предметов) в паечный узел, он выталкивает ранее запаянный пак на сетку транспортера. Транспортер, имея собственный электропривод, перемещает продукт через узел термоусадки, выполненный в виде тоннеля. Высокая температура усадки полиэтиленовой пленки (до 180 градусов Цельсия) не позволяет оператору вмешиваться в процесс усадки и корректировать его - движение через термоусадочный тоннель происходит исключительно с помощью транспортера. На выходе из тоннеля упакованный продукт попадает на столик охлаждения, где происходит охлаждение упаковочной пленки вентиляторами охлаждения.
Таким образом, при непрерывной подаче предметов (формировании пакуемой группы) и нажатии кнопки «Пуск», можно обеспечить непрерывный цикл упаковки продукции. Однако, учитывая небольшие размеры столика охлаждения, требуется постоянный забор упакованной продукции.
-
Особенности
Термоусадочная полиэтиленовая пленка обладает достаточной прочностью и эластичностью, что делает ее отличным упаковочным материалом. Применение термотуннеля для организации процесса групповой упаковки или штучной в пленку оптимальный вариант. Усадка пленки в термотуннели ТТ-15-ПАП(М) происходит при воздействие на нее высокой температуры. Туннель не подходит для упаковки продукции которая меняет свои свойства при воздействие температуры. После упаковки продукция надежно защищена от физического воздействия, но сама упаковка не герметична.
ТТ-15-ПАП(М) состоит из паечного узла и узла термоусадки, которые организовывают процесс упаковки продукции, также данные узлы можно использовать по отдельности.
Термотоннель нуждается в напольном размещение поскольку обладает достаточно большой массой и габаритами. Также существуют ограничения по габаритам упаковываемой продукции (указаны в технических характеристиках), ограничения по максимальной длине паечного шва и габаритам узла термоусадки. В случае, если габариты продукции превыщают указанные значения, необходимо индивидуальное изготовление термотоннеля!!!
- Возможности до 400 уп./час
- Тип упаковки термоупаковка
- Продукция емкости, изделия, предметы
