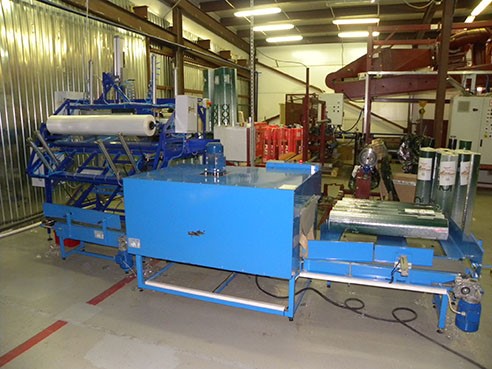

АВТОМАТИЧЕСКАЯ ЛИНИЯ ДЛЯ УПАКОВКИ МЕТОДОМ ОБАНДЕРОЛИВАНИЯ В ТЕРМОУСАДОЧНУЮ ПЛЕНКУ РУЛОННЫХ МАТЕРИАЛОВ С ТЕРМОУСАДКОЙ

Назначение

Автоматическая линия предназначена для упаковки рулонных материалов (например, обоев, флизелина, и т.д.) в термоусадочную плёнку. Обеспечивает упаковку рулонов с образованием двух (четырех) швов, автоматическую укладку этикетки и термоусадку упаковочной пленки.

Комплектация автоматической линии для упаковки рулонов:

  • Узел упаковки (состав): рама; электронный пульт управления (2); упоры; рулонодержатели (3); проталкиватель (4); запаечное устройство (6); манипулятор (7); запаечные губки (9).
  • Транспортер: рама; лента; блок регулировки скорости.
  • Термоусадочный узел: корпус; нагревательные элементы; блок регулирования температуры, транспортер, толкатель (13), лоток (14).

Линия обеспечивает выполнение следующих операций:

  • укладку рулонов в накопитель (выполняется вручную или иным оборудованием, входящим в состав линии);
  • поштучную подачу рулонов в зону формирования упаковки;
  • разматывание плёнки с рулонодержателей через направляющие устройства;
  • автоматическую закладку этикетки-ярлыка внутрь упаковки (опция);
  • протяжку плёнки для оборачивания рулона двумя полотнами плёнки;
  • формирование упаковки путём сваривания двух продольных швов вокруг рулона, что обеспечивает упаковку;
  • формирование швов с торцов рулона (опция);
  • перемещение сформованной упаковки на транспортёр подачи в термоусадочный тоннель;
  • подачу упаковки транспортёром в термоусадочный тоннель с регулированием скорости подачи;
  • усадку плёнки сформованной упаковки горячим воздухом c регулированием температуры;
  • отвод упакованных рулонов на отводящий лоток.

Преимущества линии:

  • Упаковка рулонов производится автоматически с производительностью до 6 уп/мин;
  • Возможность загрузки нескольких рулонов в накопительный лоток;
  • Формирование двухшовной упаковки;
  • Термическая усадка ПЭ ТУ, ПВХ ТУ, полиолефиновой пленки  производится в термотоннеле;
  • Регулирование режимов запайки;
  • Регулирование скорости транспортеров;
  • Регулирование температуры термоусадочного тоннеля;
  • Блочное исполнение позволяет комплектовать линию в соответствии с потребностями заказчика;
  • Упаковка рулонов весом до 5 кг.



При изготовлении используются наиболее качественные, проверенные временем комплектующие европейских производителей. Пневматические привода и пневматическая распределительная аппаратура производства Германии (Festo), частотные преобразователи и электропривода Lenze, датчики и контроллеры Siemens.
Конструкторская документация выполняется индивидуально «под Заказчика».

ПОЛУАВТОМАТИЧЕСКАЯ УСТАНОВКА УПАКОВКИ РУЛОНОВ

Установка предназначена для упаковки рулонов обоев в термоусаживаемую пленку с производительностью до 10 шт/мин.

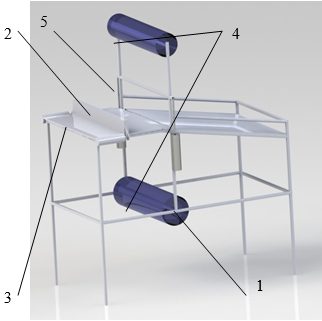

Установка состоит из:
Каркаса (1)
Подающего стола (2)
Толкателя (3)
Рулоножержателей (4)
Продольного запайщика (5)

Описание работы:
Установка представляет собой сварной каркас (1), на котором размещены: подающий стол (2) с толкателем (3), продольный запайщик (5), рулонодержатели (4).
Оператор укладывает рулон обоев, подлежащий упаковке, далее «рулон», на подающий стол (2)  и нажимает кнопку начала упаковки. Толкатель (3) подает рулон через полотно пленки с рулонодержателей (4) и возвращается назад. Траверса продольного запайщика (5) опускается, формирует отрезной шов по длине рулона и возвращается назад. При опускании траверсы продольного запайщика (5) происходит одновременное формирование шва на упаковке, отрезание рулона от полотен пленки с рулонодержателей (4) и формирование шва между полотнами.
После запайки по длине рулон отводится оператором.

Размеры установки по высоте для адаптации в линию с темотоннелем согласуется с «Заказчиком».
Исходные размеры рулона:
Диаметр рулона – 160 мм
Длина рулона – 500…1006 мм

Характеристики:
Исполнение – полуавтомат;
Производительность – до 10 уп/мин;
Материал – ПЭ пленка;
Количество запаечных инструментов – 1 шт,
Подача рулонов – вручную;

Конструкторская документация выполняется индивидуально «под Заказчика».

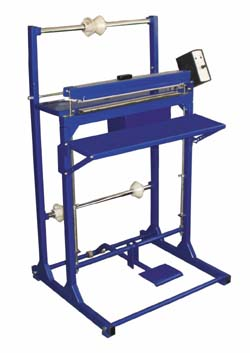

ZGI 1300-N1-10М (спец)

Напольный импульсный запайщик применяется для упаковки рулонных материалов в полимерную пленку с ручным проталкиванием.
Оператор становиться со стороны рулона.
Оператор проталкивает рулон, подлежащий упаковке, через полотно, образованное пленкой с двух рулонодержателей, за траверсу с запаечным инструментом. Нажимает педаль, происходит процесс запайки и отрезки. Оператор отводит упакованный рулон или производит термоусадку при помощи промышленного фена.

Виды швов, которые обеспечивает напольный импульсный запайщик:

Отрезной шов (струна)

ХАРАКТЕРИСТИКИ:
Длина шва – 1700 мм;
Тип нагрева – импульсный;
Инструмент –струна переключение + нож отрезной механический;
Привод – педаль механическая/пневматическая;
Рулонодержатель –  есть;
Подключение – 220В/50Гц.

1015000 грн.

Узнать цену






Дополнительная информация

  • Цена
    1015000
  • Характеристика

    Технические характеристики автоматической линии:

    Производительность шт/мин до 6 шт
    Проталкивание рулона во время упаковки горизонтальное
    Тип запайки Импульсный
    Инструмент Нихромовая струна
    Количество запаечных инструментов, шт  1 / (3)
    Длина запаечных инструментов (продольная запайка), мм 1300
    Рулонодержатель, шт 2
    Диаметр упаковываемого рулона, мм 20 – 100 мм (согласно ТЗ)
    Ширина упаковываемого рулона, мм  500-1006 (согласно ТЗ)
    Рекомендованный вес рулона при упаковке, кг  не более, 5
    Исполнение  Автомат
    Количество обслуживающего персонала, чел 1
    Давление в пневмосистеме, МПа 0,6
    Питание от сети  50 Гц, 380 В
    Упаковочный материал   Термоусадочная пленка ПВХ ТУ  намотанная на  картонную шпулю внутренним диаметром 76 мм массой рулона не более 50 кг
    Толщина пленки, мкм 30-60
    Скорость транспортера  регулируемая
    Температура усадки регулируемая (0-250Сº)
    Длина входной части транспортера, мм, не более 1500
    Длина выходной части транспортера, мм , не более  1500
    Общая длина транспортера, мм 4500
    Сечение камеры, (ВхШ) мм 200х200
    Высота от уровня пола до ленты транспортера регулируемая
  • Описание работы

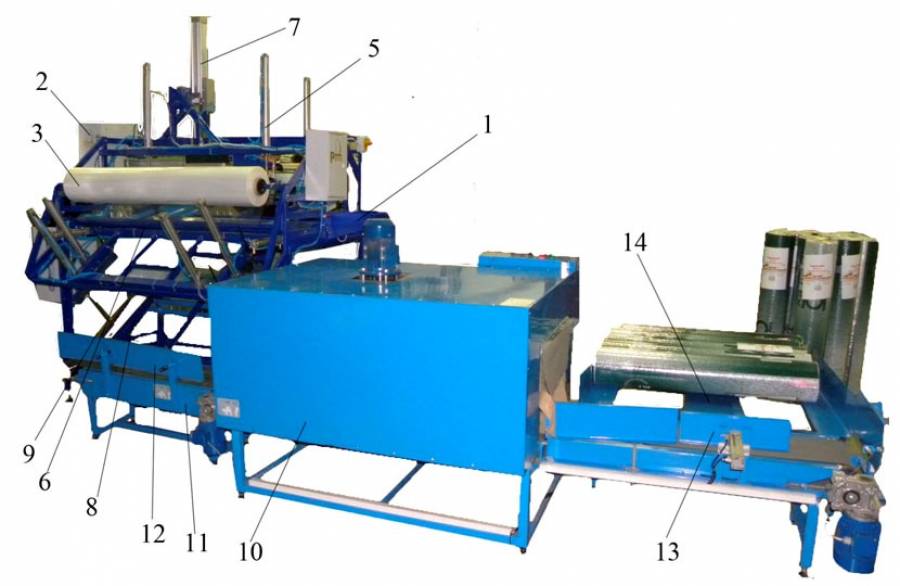

    В начале цикла упаковки рулоны поступают в накопительный лоток (1) и подаются по нему до контакта с упором, который образован выдвинутым штоком пневматического цилиндра.
    При поступлении управляющего сигнала с пульта управления (2), упор в автоматическом режиме втягивается, освобождая проход, и рулон скатывается на пленку, образованную из двух полотен. Натяжение пленки обеспечивается системой валиков, расположенных возле каждого из рулонодержателей (3).
    После того, как рулон попал на пленку, проталкиватель (4), приводимый в действие установленным вертикально пневмоцилиндром (5), проталкивает рулон за пределы запаечного устройства (6) вниз и возвращается в исходное положение. Далее (при комплектации линии с автоматической укладкой этикетки) манипулятор (7), оснащенный вакуумным захватом, укладывает этикетку. Манипулятор (7) возвращается и две, установленные напротив, траверсы горизонтального запаечного устройства (6) выдвигаются, формируя запаечные швы.
    Формирование швов происходит методом сваривания в месте контакта траверс запаечного устройства (6). Опционально линии может быть укомплектована запайщиками торцов упаковываемого рулона.
    Далее упакованный рулон перемещается по пологой подложке (8) на транспортер (11).

    Транспортирование упакованного рулона пленки к термоусадочному тоннелю:

    Транспортирование упакованного рулона к термоусадочному тоннелю (10)  осуществляется  транспортером (11).  Боковые упоры (12) служат для удержания упакованного рулона на транспортере при его быстром скатывании с предыдущей технологической операции.

    Усадка пленки:

    После попадания упакованного рулона на транспортер (11), последний перемещает рулон в термоусадочный тоннель (10) с регулируемой температурой, где происходит усадка пленки за счет обдува горячим воздухом.
    Термоусадочный тоннель (10), оснащен собственным транспортером, который перемещает рулоны по тоннелю. После прохождения термотоннеля пленка остывает на воздухе комнатной температуры и отводится толкателем (13) на отводящий лоток (14).

  • Возможности
    до 6 шт/мин
  • Тип упаковки
    термоусадочная плёнка
  • Продукция
    рулонные материалы
