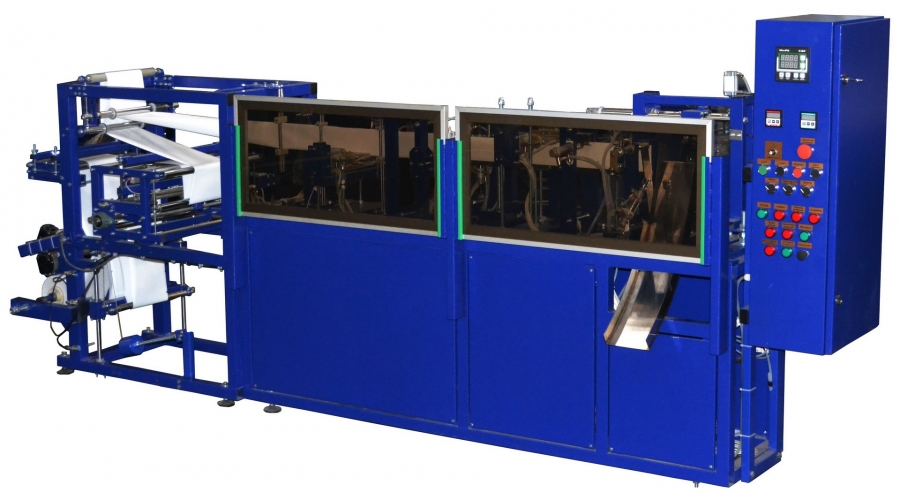

Фасовочный горизонтальный автомат с объемный дозатором AF-35-SGO
Фасовочный автомат предназначен для организации непрерывного цикла фасовки объемным способом дозирования хорошо сыпучих продуктов (сахар, соль, перец, кофе растворимый и 3 в 1, чай) и упаковки их в порционную 3-х или 4-х шовную упаковку типа "саше" (саше-пакет) из полимерных пленок (полипропилен, дуплекс, триплекс, лам.бумага, нейлон, фильтр бумага).
Состоит оборудование из упаковочного горизонтального автомата и объемного маятникового дозатора.
Упаковочный автомат работает в горизонтальном положении, что конструктивно позволяет приметять различные размеры саше упаковок, а так же дозировать продукцию при минимальном расстоянии выдачи дозы в пакет, что позволяет максимально точно получить объем дозы.


Узнать цену
Дополнительная информация
-
Цена229100
-
Характеристика
Электропитание, В/Гц 380/50 Потребление электроэнергии, kВт/час 1,5 Пневмопитание**, атм./л.мин. 6/250 Длина /Ширина /Высота (не более), мм 4100/1300/1600 Вес (не более), кг 300 Ширина/Диаметр рулона пленки (макс.), мм 300/300 Производительность (макс.)*, уп./час 1200 Объем накопительного бункера, л 15 Диапазон дозировки, г 2–100 Д/ Ш упаковки (макс.), мм 65-150/50-120 * Производительность оборудования зависит от объема дозы, свойств дозируемой продукции, свойств упаковочного материала и длины упаковки.
** Для обеспечения работы пневмоприводов данной фасовочной машины, необходимо наличие компрессора (не входит в стандартную комплектацию).
Документация
- Порционная упаковка: стик или сашет? Статья
- Эксплуатация фасовочного оборудования. F.A.Q. (Часто Задаваемые Вопросы)
- Пересчет объемных мер в весовые показатели. Таблица
-
Описание работы
Накопительный бункер, закрепленный на валу, с помощью пневмопривода, совершает колебание в горизонтальном направлении. В результате таких колибательных движений горловина бункера перемещается подобно "маятнику", от одной дозировочной полости к другой и обратно. В момент достижения горловиной бункера дозировочной полости, фасуемый продукт высыпается через горловину накопительного бункера в такую полость, после чего горловина перемещается для заполнения противоположной дозировочной полости.
При получении сигнала от блока управления, наполненная полость раскрывается, высыпая свое содержимое в приемную лейку и далее в трубку, которая напраляет продукцию в сформированный саше пакет, с помощью специального узла.После выдачи отмерянной дозы фасуемой продукции, электронный блок управления автомата фасовочного подает команду на пневмопривод, который возращает горловину бункера обратно, заполняя опустошенную дозировочную полость следующей порцией фасуемой продукции, и приводит в действие запаечный узел упаковщика. Узел запайки работает с помощью постоянной поддержуемой температуры поверхности сварных колодок и запаивает типом шва "еврошов" все швы заполненной саше упаковки.
В момент спайки саше пакета, происходит горизонтальное смещение узла протяжки пленки, на установленную датчиком или контроллером длину упаковки. Поскольку узел протяжки пленки не останавлевается в процессе горизонтального хода, он сбособствует разматывание бобины и сворачиванию упаковочного материала, через формирователь саше упаковки.
В то время, как узел протяжки достиг крайней точки, производится отделение заполненной саше упаковки, путем рассечения упаковочной пленки механическим ножом. В это время, блок управления подает команду на раскрытие другой заполненной дозировочной полости и высыпание ее содержимого в новый саше пакет, разжимает нагревательные сварный колодки и перемещает их для запайки следующей саше упаковки. Отделенная упаковка падает на пол, в специальную емкость (коробку) или на отводящий транспортер.
Дополнительно в блоке управления фасовочногоо аппарата, установлен микроконтроллер, который отслеживает аварийные ситуации работы автоматического упаковщика и объемного дозатора: окончания или разрыв рулона упаковочного материала, защемление прокции и т.д.
-
Особенности
Фасовочный автомат серии "саше" модели АF-35-SGO, является оптимальным для фасовки мелкой хорошосыпучей продукции, сбособной равномерно и быстро заполнять измерительные емкостии (соль, перец, сахар, чай, кофе гранулированный и сублимированный, кофе 3 в 1), а так же упаковки ее в полимерные материалы (полипропилен, дуплекс, триплекс, ламинированная бумага, нейлон ламинированный, фильтр-бумага).

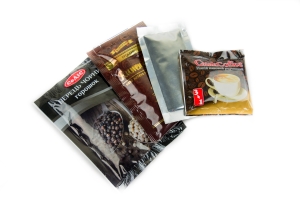

Применение, в работе, данного фасовочного аппарата, позволяет получить 3-х или 4-х шовную упаковку в виде квадратного или прямоугольного пакетика (саше-пакет, саше, саше пакет, Sachet), используемую во многих большинстве заведениях общепита (кафе, расторананы, заправки).
Данная горизонтальная упаковочная машина, используя в своей работе объемный метод дозирования, не является универсальной и имеет ограничения на смену фасуемой по объему продукции, но преимуществом является возможность использования пакетов различных размеров, указанных в технических характеристиках.
Фасовочный горизонтальный станок размещается в закрытом помещении и требует напольного размещения. Установка имеет ограничения по ширине используемого упаковочной пленки и высоте формируемой саше упаковки, указанные в технических характеристиках. Возможно изготовление фасовочно-упаковочного автомата с индивидуальными параметрами.
Упаковочный станок выпускается в моделях АF-35-SG3O, АF-35-SG4O . Их отличие между собой состоит в количестве вертикальных швов на упаковке: в АF-35-SG3O - 3 шва, а в АF-35-SG4O - 4 вертикальных пропаянных шва.
-
Комплектация
Стандартная комплектация
- Объемный маятниковый дозатор с накопительным бункером;
- Формирователь 3-х или 4-х шовной упаковки "саше";
- Система автоматической протяжки упаковки по длине и по "фотометке";
- Узел запайки продольных и поперечных швов упаковки;
- Узел простановки даты на шве упаковки (день, месяц, год "ХХ ХХ ХХ");
- Электронный БУ со световой индикацией и отслеживанием аварийных ситуаций.
Дополнительная комплектация
- Приемный накопительный бункер (100 литров);
- Термопринтер (от 6 символов, в любой точке упаковки);
- Система контроля длины упаковки по рисунку на пленке;
- Узел надреза упаковки;
- Узел "евровысечки" на шве упаковки;
- Кожух защитный;
- Компрессор.
Оснащение:
- Электроприводы – SТМ (Италия);
- БУ – МиКра (Украина);
- Частотные преобразователи – INVT, HYUNDAI (Корея);
- Подшипники - СХ (Польша);
- Узлы, контактирующие с продуктом – сталь 304.
-
Возможности1200 уп./час
-
Тип упаковкипакет-саше
-
Продукциясыпучие продукты
