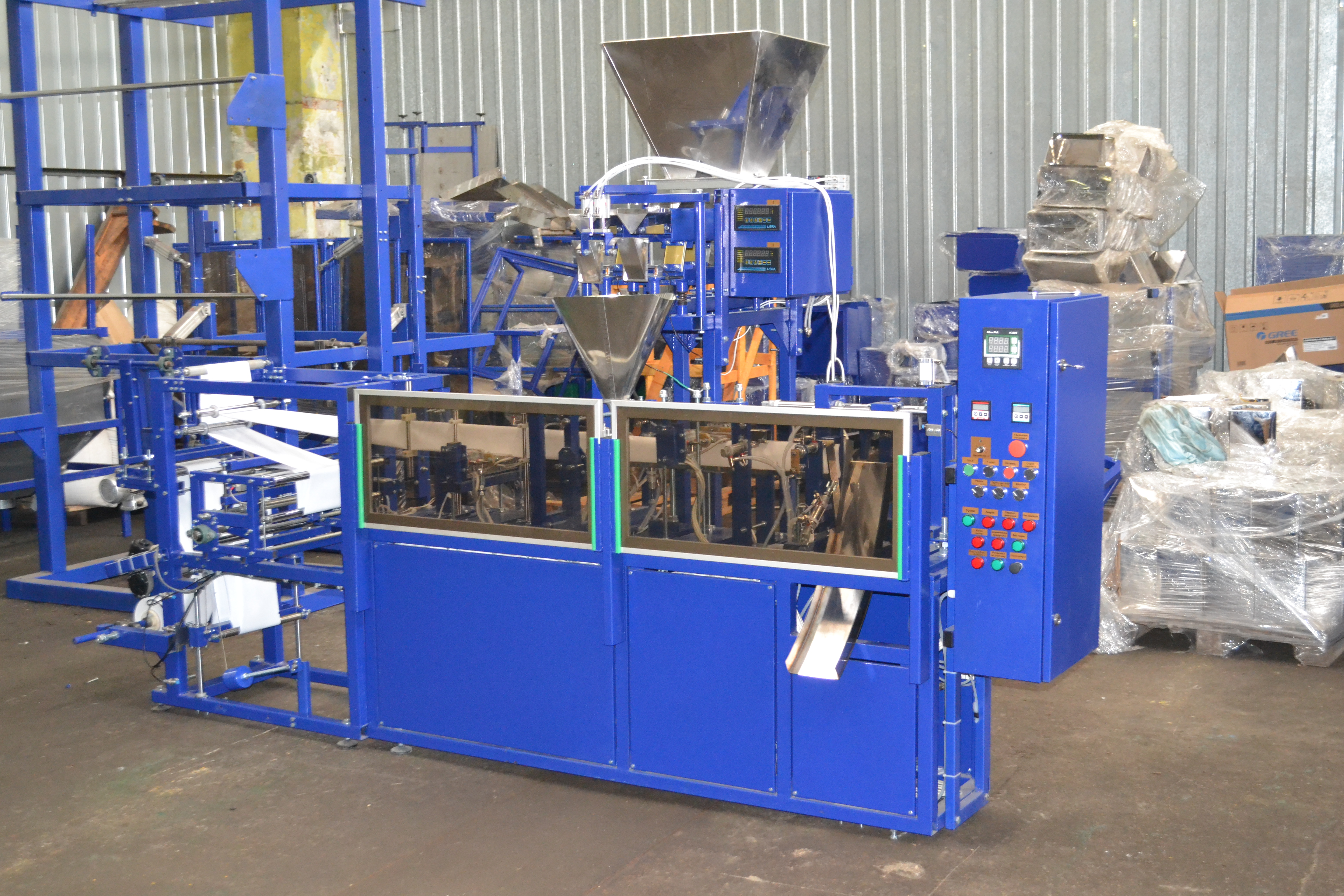

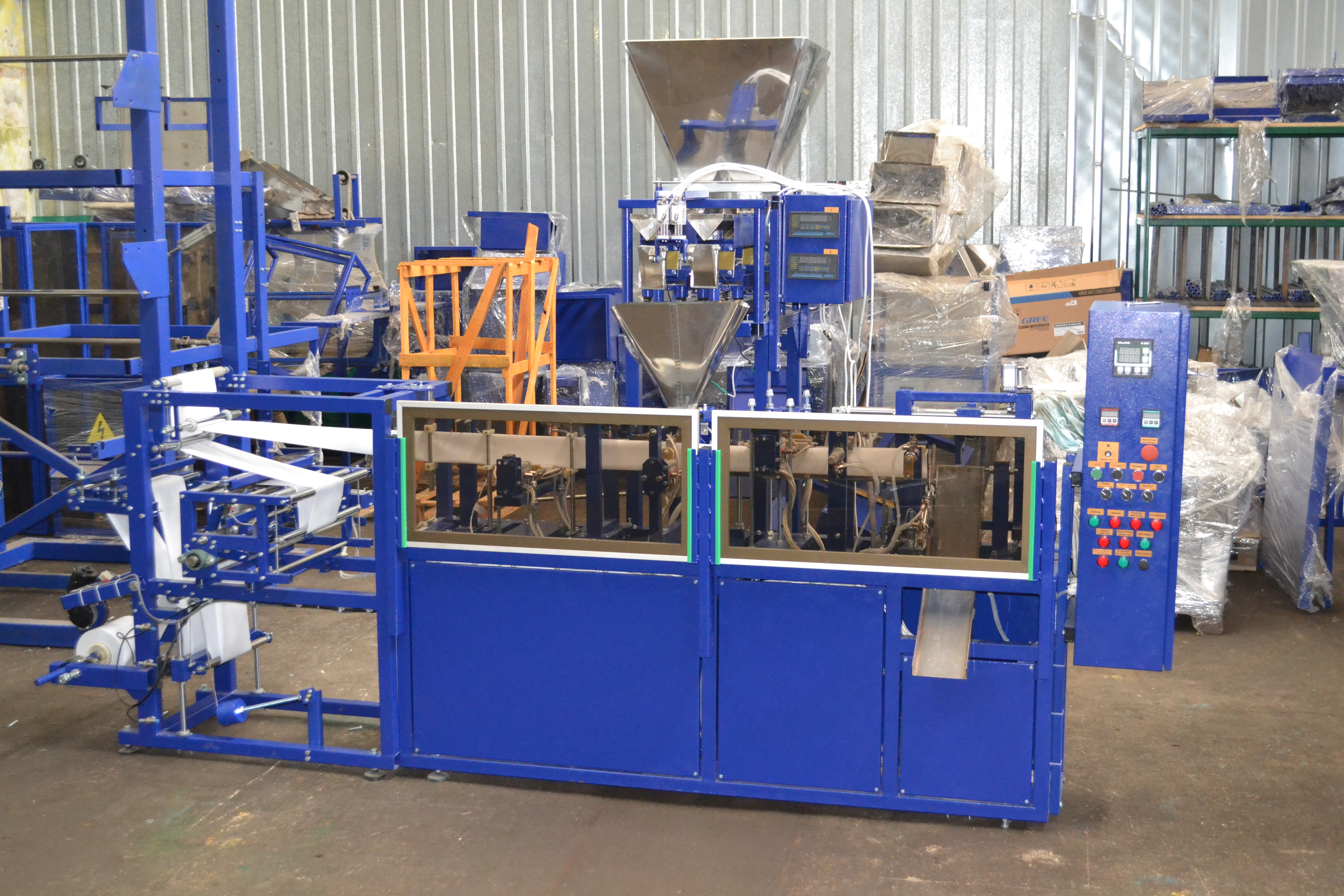

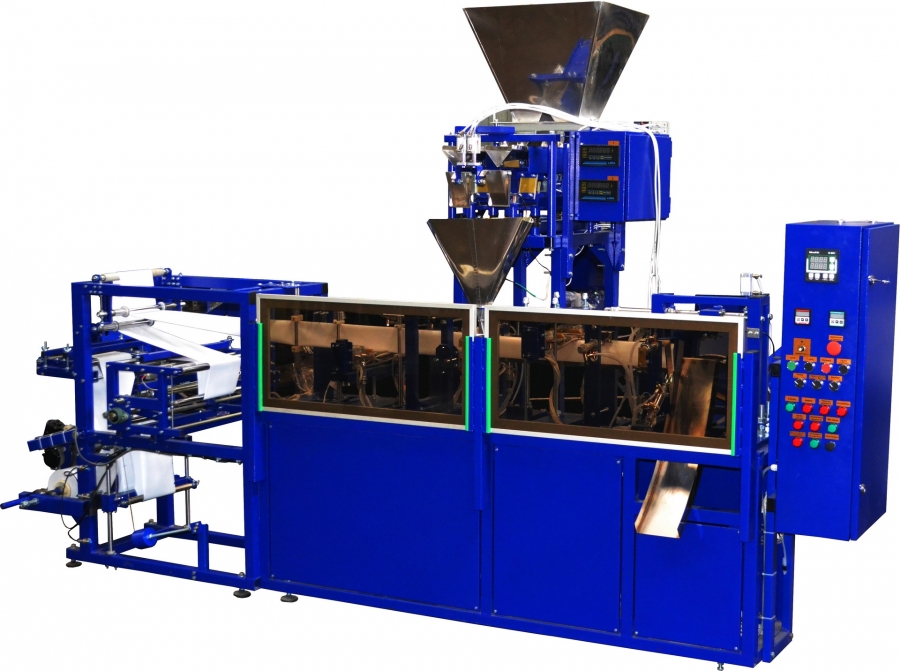

Фасовочный горизонтальный автомат с весовым дозатором AF-35-SGV

Фасовочо-упаковочный автомат горизонтального типа обеспечивает непрерывный цикл фасовки весовым способом дозирования трудно сыпучих пылеобразующих продуктов (порошки медицинские, приправы, специи, сухое молоко, кофе молотый) и упакову их в порционную упаковку типа "саше" (саше-пакет) из полимерных пленок (полипропилен, дуплекс, триплекс, лам.бумага, нейлон, фильтр бумага). Процесс упаковки практически не требует вмешательства человека и полностью автоматизирован.

Оборудование состоит из упаковочного горизонтального автомата и весового дозатора.

Горизонтальное расположение упаковочного автомата позволяет, при минимальном растоянии падения продукции с дозатора, паковать пылящие трудно-сыпучие продукты с максимально точной дозировкой.

packet podpacket pod
229100 грн.

Узнать цену






Дополнительная информация

  • Цена
    229100
  • Характеристика
    Электропитание, В/Гц 220 (380) / 50
    Потребление электроэнергии, kВт/час 2
    Пневмопитание**, атм./л.мин. 6/250
    Длина /Ширина /Высота (не более), мм 4100/ 1300/ 1900
    Вес (не более), кг 380
    Ширина/Диаметр рулона пленки (макс.), мм 300 / 300
    Производительность (макс.)*, уп./час 1200 - 1800
    Объем накопительного бункера, л 100
    Диапазон дозировки, г 1-100
    Д/ Ш упаковки (макс.), мм 65-150/50-120

    * Производительность оборудования зависит от веса дозы, свойств фасуемой продукции, свойств упаковочного материала и длины упаковки.

    ** Для обеспечения работы пневмоприводов фасовочного автомата, неоходимо наличие компрессора.

    Документация

  • Описание работы

    Фасуемая продукция высыпается через горловину накопительного бункера на вибропитатель (вибролоток), который, вибрируя с заданной амплитудой, подает продукцию во взвешивающий ковшик, который закреплен на тензометрическом датчике (тензодатчике). При достижении указанных весовых параметров, тензодатчик подает сигнал на блок управлениявесового  дозатора, который останавливает вибропитатель, прекращая подачу фасуемой продукции.

    При получении сигнала от блока управления упаковочного автомата, контроллер весового дозатора подает сигнал на открытие ковшика, который раскрывается и высыпает свое содержимое в приемню лейку. Через трубку лейки, продукт высыпается в сформированный саше пакет, с помощью специального раскрывателя. В это время контроллер снова включает вибропитатель для наполнения взвешивающего ковшика следующей порцией фасуемой продукции.

    Работой горизонтально упаковочного автомата управляет расположенный в маталлическом блоке управления контроллер, который управляет системой пневматических приводов и приводит в действие паечный узел горизонтального упаковщика. Паечный узел автомата упаковочного работает по принципе постоянного нагрева и запаивает швы саше упаковки типом шва «еврошов»

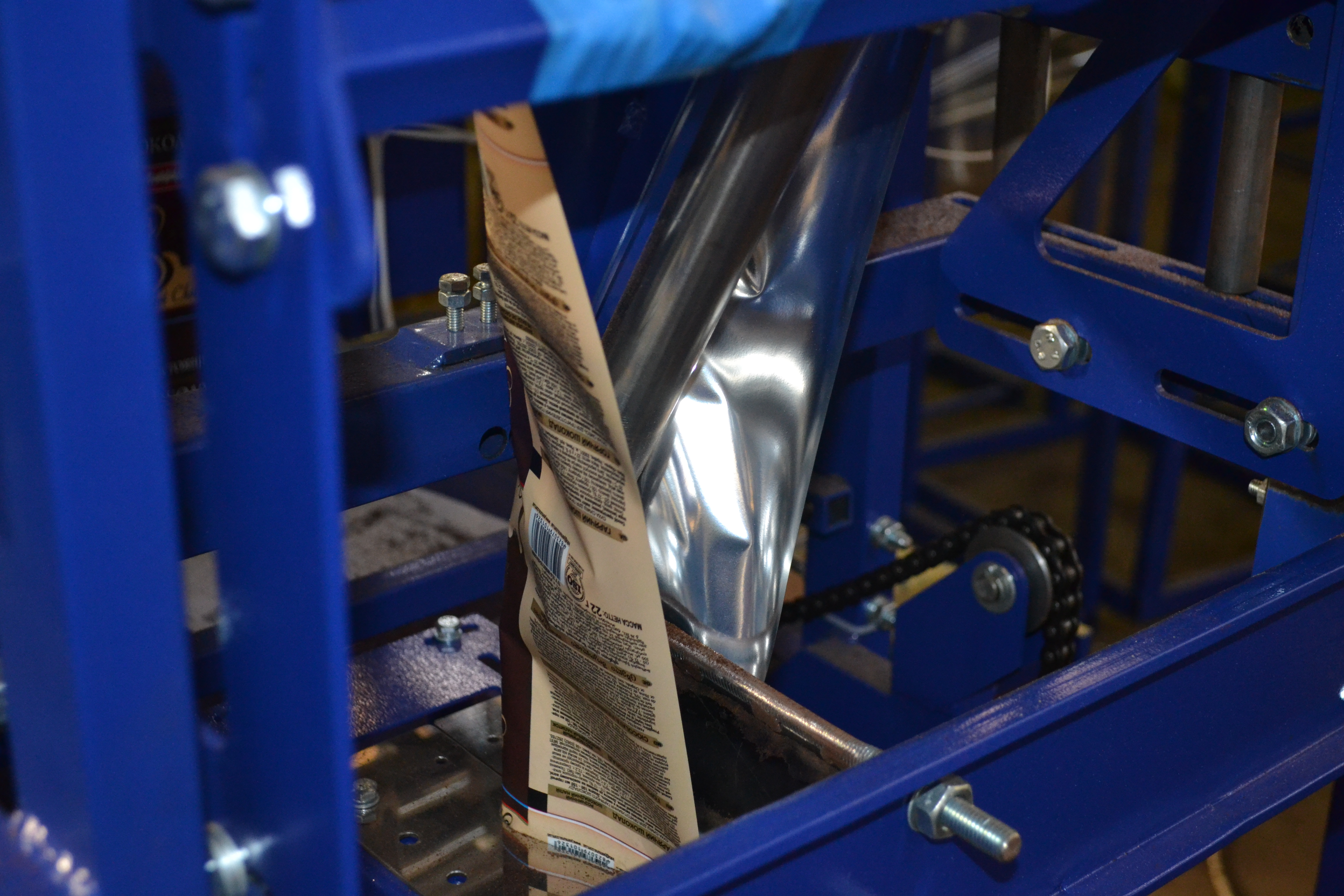

    В момент запайки нижнего и боковых швов саше пакета, происходит смещение упаковки на указанную длинну, за счет специального узла протяжки упаковочного материала, который так же способствует разматыванию рулона пленки с складыванию его в полурукав.

    В момент достижения узда протяжки упаковочного материала крайней точки, производится отделение заполненной саше упаковки путем рассечения пленки механическим ножом. В это же время контроллер автомата упаковочного подает импульс контроллеру весового дозатора (сигнал «Разгрузка»), заполняя следующий саше пакет. Отсеченный саше пакет по наклонному лотку падает на пол, в специальную емкость (коробку) или на отводящий транспортер.

    Дополнительно контроллер фасовочно-упаковочного автомата отслеживает моменты окончания или обрыва упаковочного материала, работу станка по фотометке или по длинне упаковки и другие аварийные рабочие моменты.

  • Особенности

    Горизонтальный фасовочно-упаковочный автомат является оптимальным для порционной фасовки различных сыпучих продуктов, таких как соль, сахар, растворимый, молотый кофе, чай, приправы, специи, лимонная кислота, медицинские препараты.  Учитывая характеристики весового дозатора, данное фасовочное оборудование позволяет произвольно изменять порции фасуемого продукта, а также достигать максимально точной дозировки. Не имеет ограничений на смену фасуемого продукта.

    Применение данной фасовочной машины позволяет получить удобную упаковку в виде прямоугольного или квадратного пакетика с 3 или 4 швами (саше-пакет, "саше").

    Аппарат фасовочно-упаковочный устанавливается на твердой поверхности в горизонтальном положении, для чего служат вмонированные регулируемые опоры. Данная модель станка имеет ограничения по ширине используемой пленки и высоте формируемой саше упаковки, указанные в технических характеристиках.

    Горизонтальный упаковочный автомат выпускается в моделях АF-35-SG3-В1, АF-35-SG3-В2, АF-35-SG3-В3, АF-35-SG3-В4 и АF-35-SG4-В1, АF-35-SG4-В2, АF-35-SG4-В3, АF-35-SG4-В4. Их отличие между собой состоит в количестве швов саше упаковки и количистве взвешивающих ковшей ("ручьев"): в АF-35-SG3-В1, АF-35-SG4-В1 - 1 "ручей" , производительностью до 300 упаковок/час, а в АF-35-S3В4, АF-35-SG4-В4 соответственно 4 "ручья", производительностью до 1 200 упаковок/час. АF-35-SG3 и АF-35-SG4 отличаются между собой возможностью изготовления 3-х или 4-х шовных саше пакетов.

  • Комплектация

    Стандартная комплектация

    • Весовой (1-4 потоковый) дозатор с накопительным бункером;
    • Формирователь 3-х или 4-х шовной упаковки "саше";
    • Система автоматической протяжки упаковки по длине и по "фотометке";
    • Узел запайки продольных и поперечных швов упаковки;
    • Узел простановки даты на шве упаковки (день, месяц, год "ХХ ХХ ХХ");
    • Электронный БУ со световой индикацией и отслеживанием аварийных ситуаций.



    Дополнительная комплектация

    • Приемный накопительный бункер (100 литров);
    • Термопринтер (от 6 символов, в любой точке упаковки);
    • Система контроля длины упаковки по рисунку на пленке;
    • Узел надреза упаковки;
    • Узел "евровысечки" на шве упаковки;
    • Кожух защитный;
    • Компрессор.



    Оснащение:

    • Электроприводы – SТМ (Италия);
    • БУ – МиКра (Украина);
    • Частотные преобразователи – INVT, HYUNDAI (Корея);
    • Подшипники - СХ (Польша);
    • Узлы, контактирующие с продуктом – сталь 304.
  • Возможности
    400-1800 уп./час
  • Тип упаковки
    пакет-саше
  • Продукция
    сыпучие продукты
