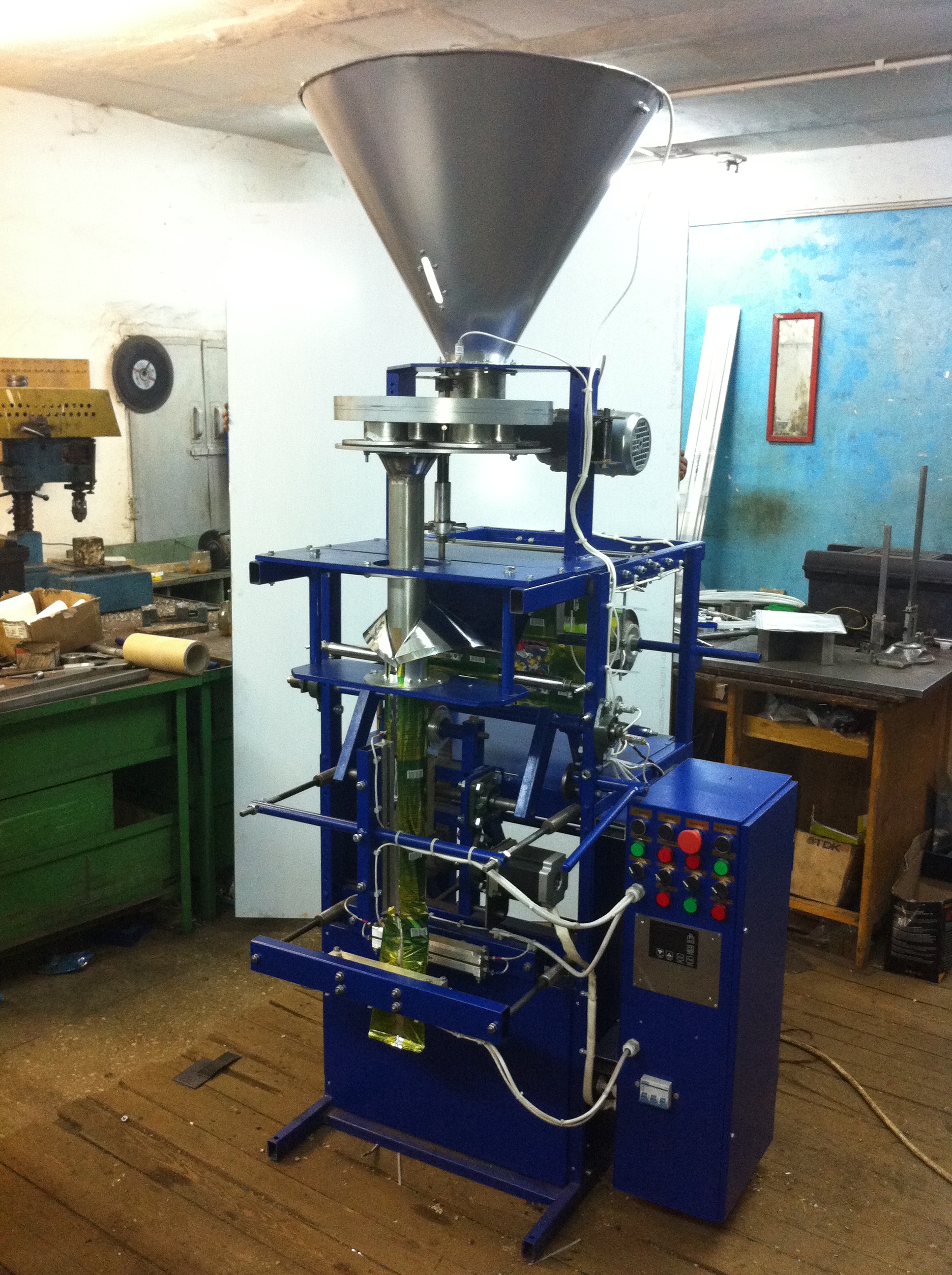

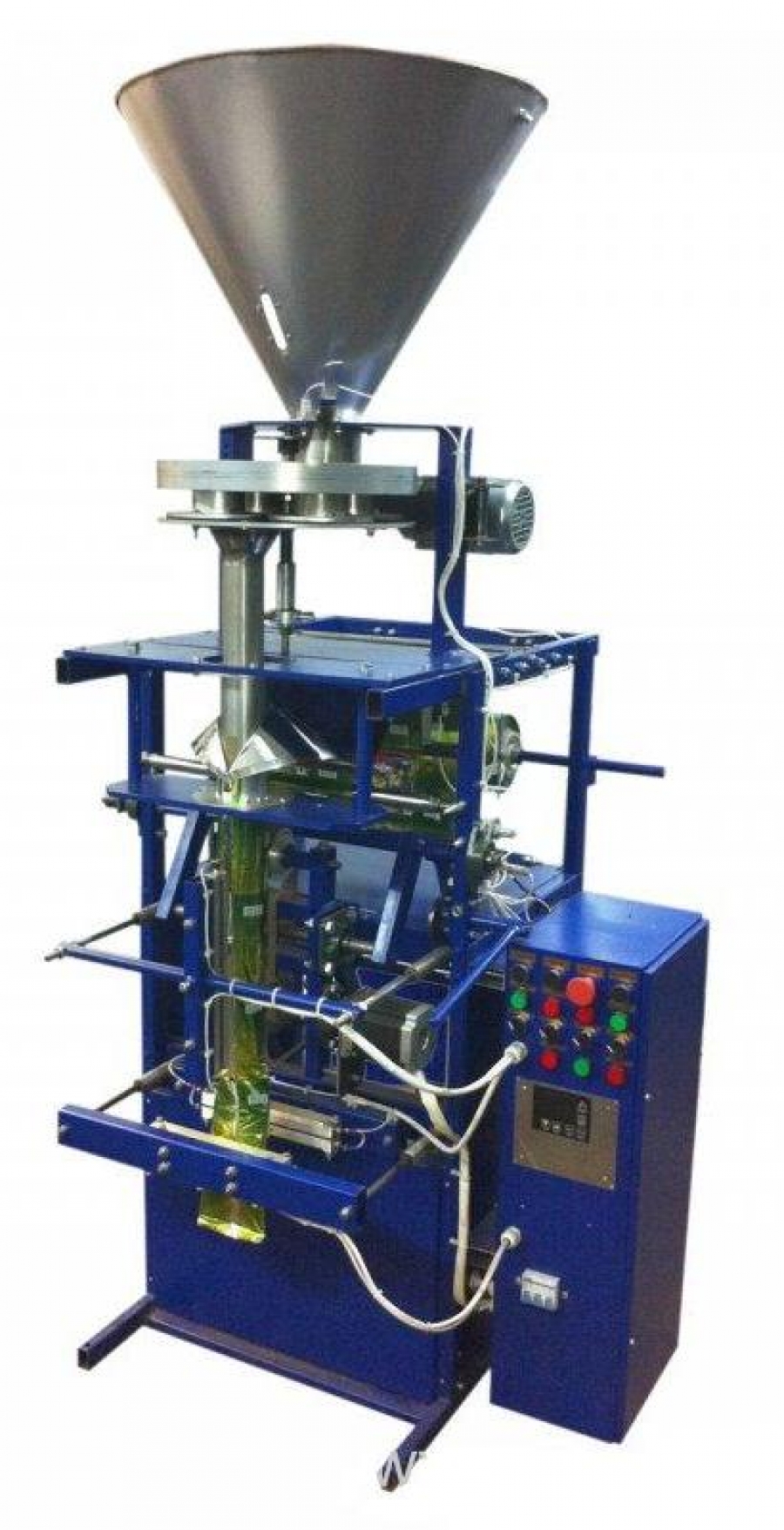

Механический фасовочный автомат с объемным дозатором АF-45-ОM

Фасовочно-упаковочный автомат обеспечивает непрерывный цикл фасовки, объемным способом дозирования хорошо сыпучих продуктов (крупы, орехи, кофе) и упаковки их в полимерные пленки (полипропилен, дуплекс, триплекс). Упаковка продукции производится в пакет-подушку или стояий пакет.

Оборудование состоит из механического упаковочного автомата и объемного стаканчикового дозатора.

Фасовочный автомат является самым компактным и нетрудоемким в обслуживании оборудованием (среди подобных себе моделей), не требует наличия компрессора, а так же имеет возможность изменения размеров и характеристик упаковочных материалов.

packet podpacket pod
223300 грн.

Узнать цену






Дополнительная информация

  • Цена
    223300
  • Характеристика
    Электропитание, В/Гц 380/50
    Потребление электроэнергии, kВт/час 2
    Пневмопитание**, атм./л.мин. отсутствует
    Длина /Ширина /Высота (не более), мм 1100/1200/2100
    Вес (не более), кг 320
    Ширина/Диаметр рулона пленки (макс.), мм 380/300
    Производительность (макс.)*, уп./час 2700
    Объем накопительного бункера, л 60
    Диапазон дозировки, см3 50–1000
    Д/ Ш упаковки (макс.), мм 300/180

    * Производительность зависит от объема дозы, длины упаковки, свойств упаковочного материала.

    Документация

  • Описание работы

    Фасуемый продукт высыпается через горловину бункера в «стакан», закрепленный на барабане и находящийся под горловиной. Барабан имеет такое расположение «стаканов», при котором в тот момент, когда один «стакан» находится под горловиной, противоположный ему «стакан» находится над тубусом рукавообразующего приспособления. Т.е. одновременно происходит наполнение продуктом «стакана», находящегося под горловиной бункера, и опустошение «стакана», находящегося над тубусом.

    При получении импульса от микроконтроллера блока управления, электропривод дозатора проворачивает барабан, смещая заполненный «стакан» от горловины бункера в сторону тубуса и подставляя под горловину следующий пустой «стакан». При достижении тубуса, заполненный «стакан» опустошается, высыпая свое содержимое в тубус, на котором свернута тубой (рукавом) упаковочная пленка с запаянным задним швом и донышком (заготовка упаковки). Просыпаясь сквозь тубус, продукт заполняет упаковку.

    После выдачи дозы продукта, микроконтроллер приводит в действие ременной механизм протяжки пленки. При протяжке происходит разматывание рулона и сворачивание пленки, через воротник, в рукав вокруг тубуса. Протянув пленку на необходимое расстояние (определяется по фотометке или значением параметра «СЧt. 1»), микроконтроллер приводит в действие паечный узел.

    Паечный узел фасовочной машины использует принцип постоянного нагрева, и за один прием одновременно запаивает типом шва "еврошов" верхний шов заполненной упаковки, нижний и боковой швы следующей упаковки. При этом, в момент сварки производится отделение заполненной упаковки путем рассечения пленки механическим зубчатым ножом. Отсеченная упаковка падает на пол, в специальную емкость (коробку) или на отводящий транспортер.

    После размыкания сварных элементов микроконтроллер снова подает импульс электроприводу дозатора, на поворот барабана, и высыпание содержимого «стакана» в новую упаковку. Дополнительно микроконтроллер отслеживает момент окончания рулона упаковочного материала и другие аварийные ситуации.

  • Особенности

    Фасовочный автомат является оптимальным для фасовки продуктов, имеющих хорошую сыпучесть и способных равномерно и быстро заполнять свободные полости, таких как крупы, рис, семечки, зерно, семена, соль, сахар, чай, зерна кофе. Модель не применима для фасовки пылящих или трудносыпучих продуктов (мука, изюм, кукурузные палочки). Также необходимо учитывать, что вследствие применения объемного дозатора, данное оборудование для фасовки не является универсальным и имеет ограничения на смену пакуемого продукта.

    Отличие данного фасовочного аппарата от подобного АF-35-ОM, состоит в применении механического упаковочного автомата, у которого отсутствуют пневмоприводы. Это, соответственно, не требует использования компрессора, а значит автомат является более тихим в работе. Кроме того, данное фасовочное оборудование имеет меньшие габариты и более высокую производительность, чем АF-35-ОM.

    Автомат требует напольного размещения и имеет ограничения по ширине используемой пленки и высоте формируемой упаковки, указанные в технических характеристиках. Модификацией фасовочного автомата является использование объемного дозатора со "стаканами" с откидными донышками, позволяющего более точно и эффективно дозировать продукты мелких фракций. К тому же, использование "стаканов" с откидными донышками увеличивает производительность дозатора, соответственно увеличивая производительность фасовочного автомата.

  • Комплектация

    Стандартная комплектация

    • Объемный стаканчиковый дозатор с накопительным бункером;

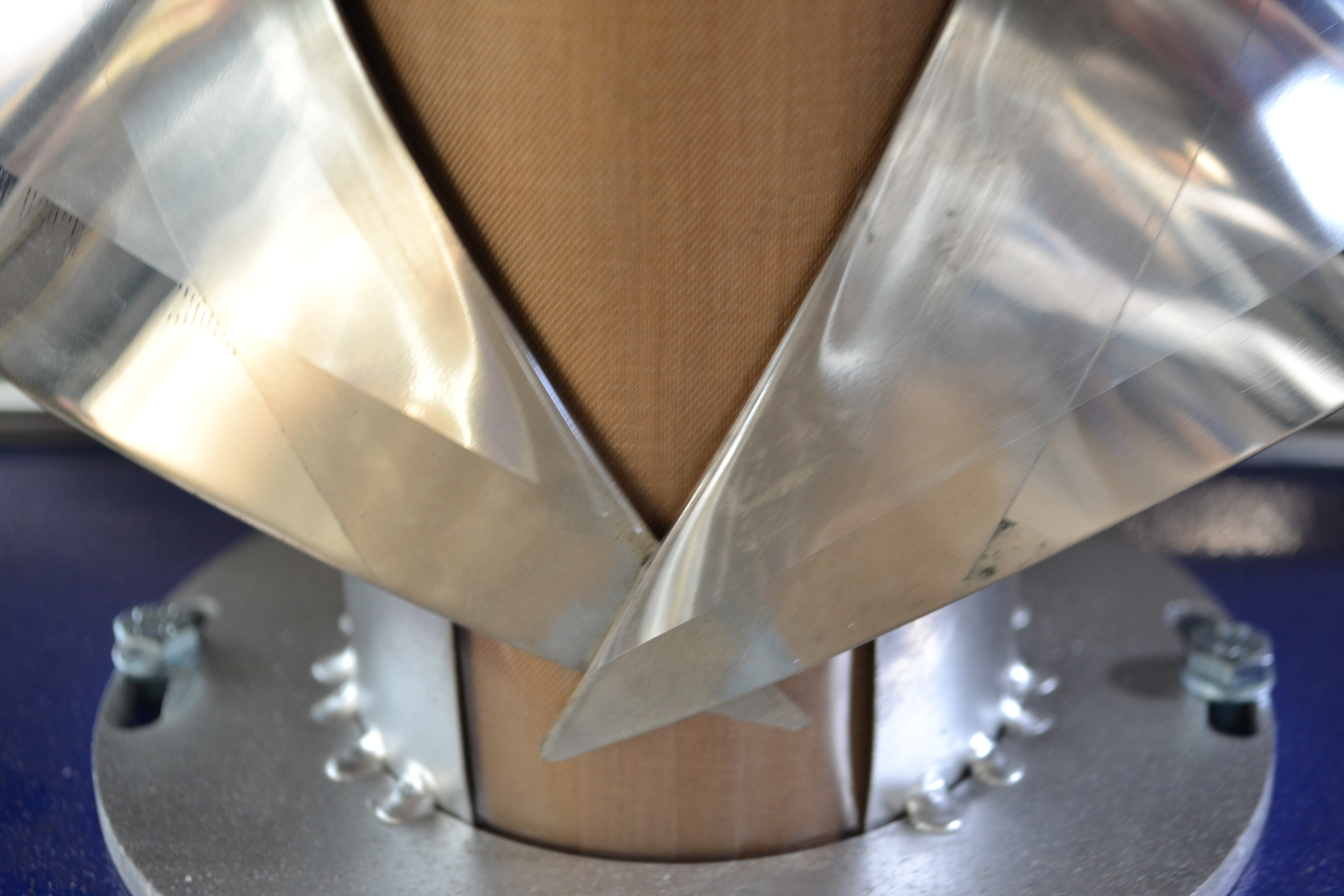

    • Формирователь 3-х шовной упаковки "подушка" - воротник (до 380 мм);
    • Система автоматической ременной протяжки упаковочного материала по "фотометке";
    • Узел запайки типом "еврошов" продольного и поперечных швов упаковки;
    • Узел простановки даты на шве упаковки (день, месяц, год "ХХ ХХ ХХ");
    • Электронный блок управления со световой индикацией и отслеживанием аварийных ситуаций.



    Дополнительная комплектация

    • Тубус с воротником (для изменения ширины пленки);
    • Узел формирования "стоячего пакета";
    • Инкодер (для протяжки пленки по длине упаковки);
    • Термопринтер (от 6 символов, в любой точке упаковки);
    • Устройство нанесения просечки на шов ("европетля", "евровысечка");
    • Защитный кожух.



    Оснащение

    • Электроприводы – SТМ (Италия);
    • БУ – LibraМиКра (Украина);
    • Частотные преобразователи – INVTHYUNDAI (Корея);
    • Узлы, контактирующие с продуктом – сталь 304.
  • Возможности
    2700 уп./час
  • Тип упаковки
    пакет (подушка/стоячий)
  • Продукция
    сыпучие продукты
