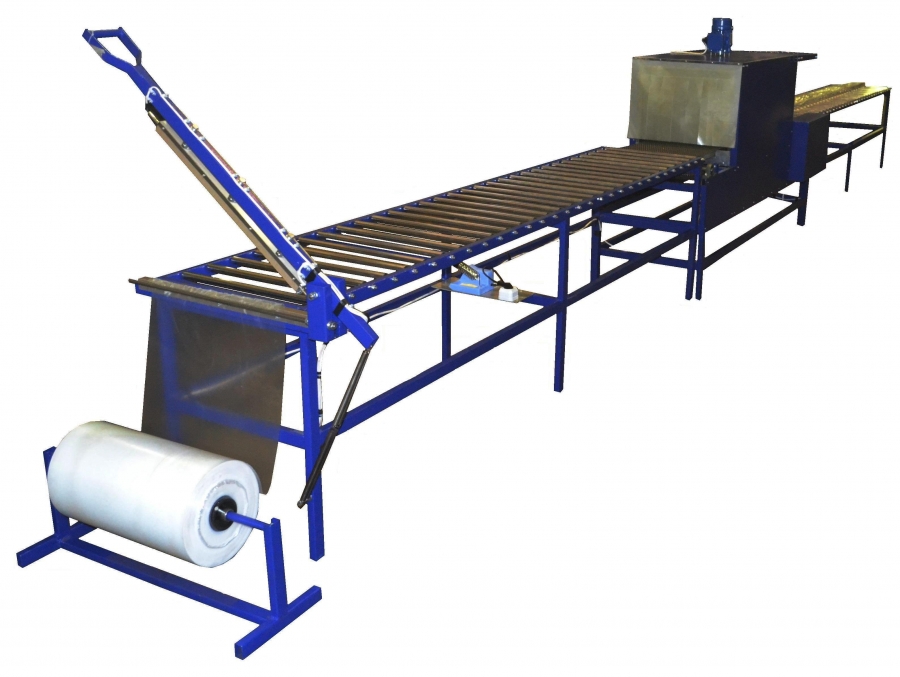

Термотоннель с ручным запайщиком для упаковки длинномеров ТТ-15-RD

Данный термотоннель относится к термоусадочному оборудованию и предназначен для упаковки длинномерных предметов в термоусаживающуюся полиэтиленовую пленку. Используется, преимущественно, как тарообразующий аппарат для групповой или штучной упаковки паркета, доски, ламината, профиля, карнизов.

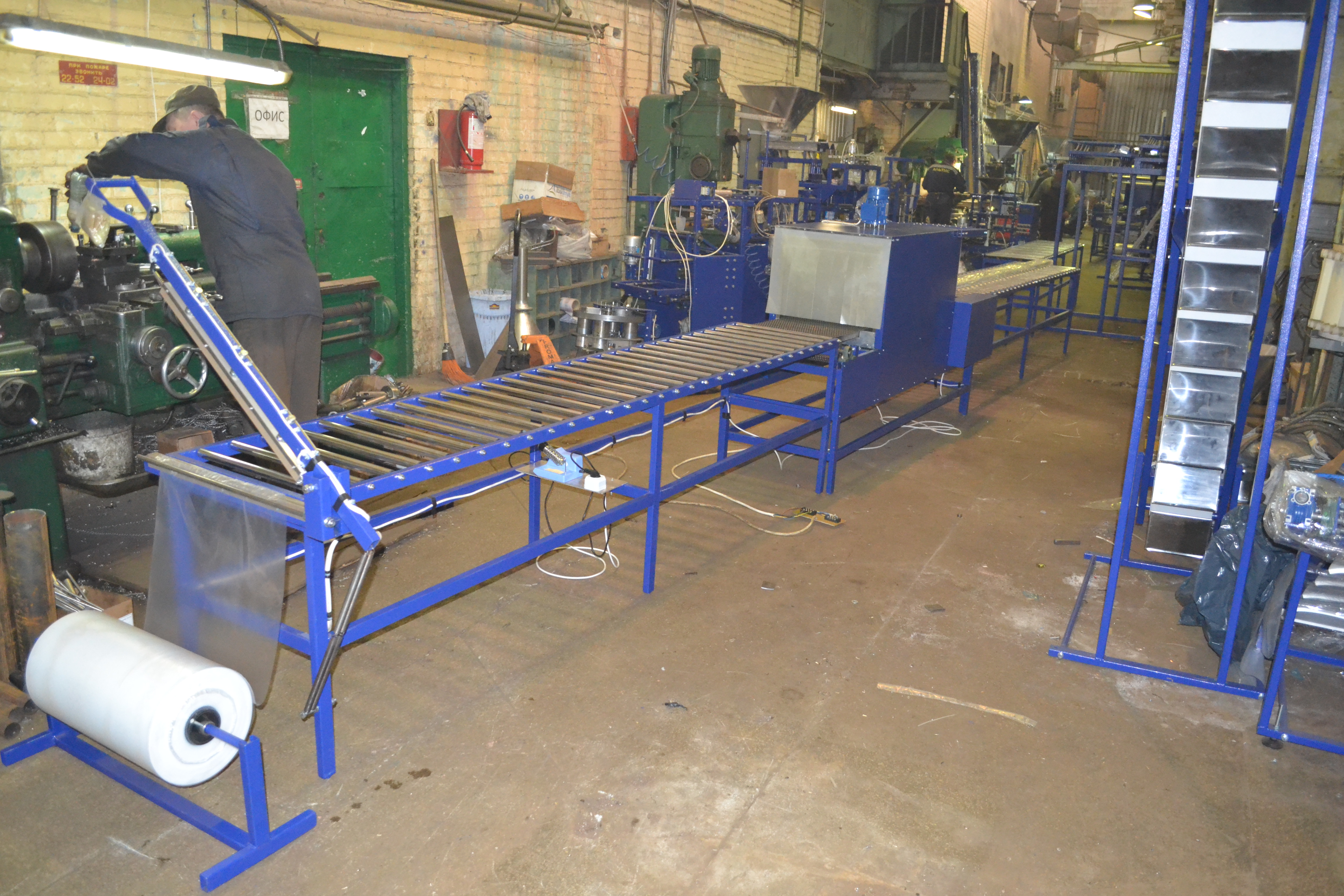

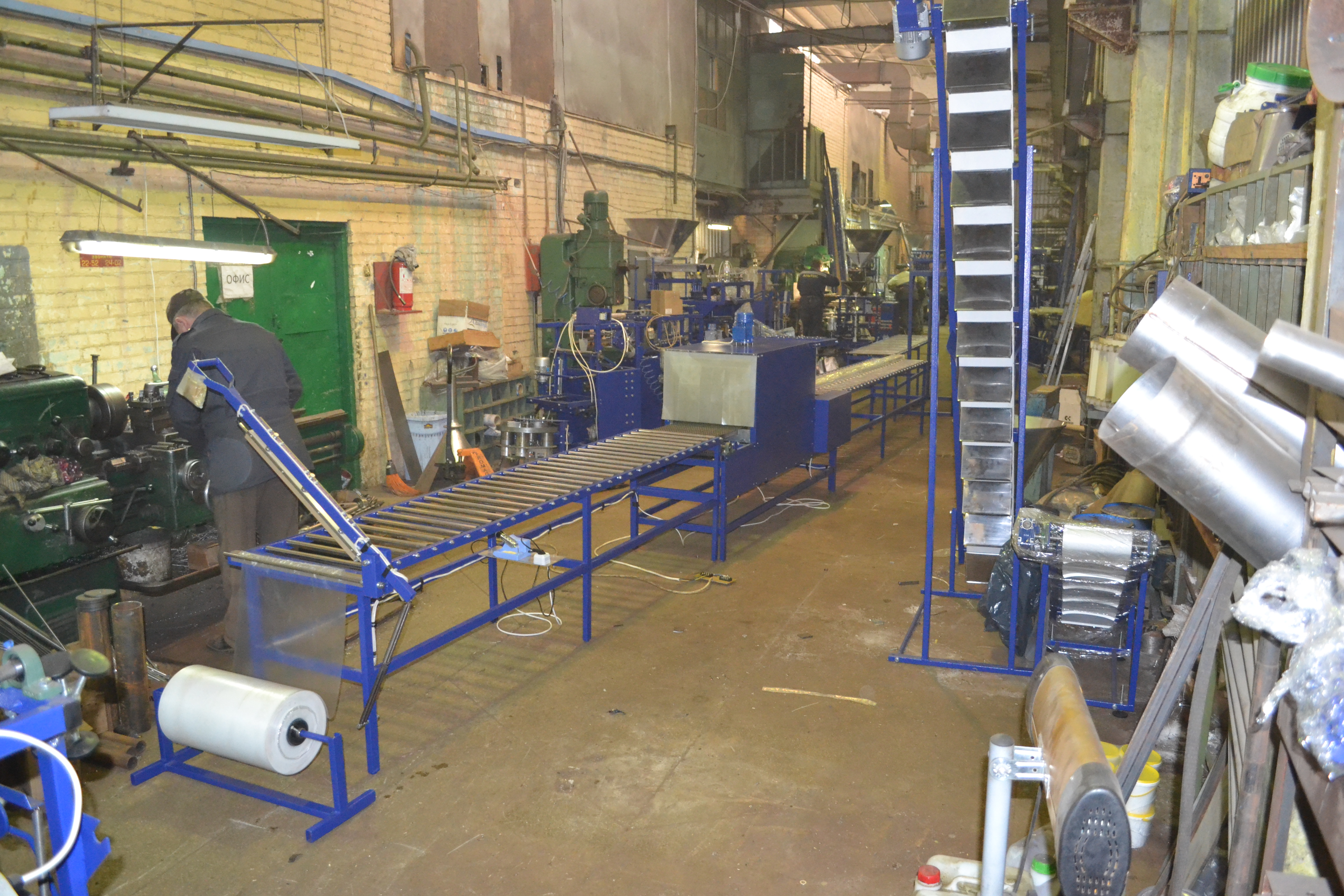

Оборудование состоит из накопительных роликовых конвейеров, ручного запайщика пленки и термоупаковочного тоннеля.

Термоупаковочный тоннель являеться самым простым и универсальным тарообразующим аппаратом, позволяющим работать с различными размерами упаковок, а так же различными термоусадочными пленками (полиэтилен, поливинилхлорид, полиолефин), и получать производительность до 200 упаковок в час.

205668 грн.

Узнать цену






Дополнительная информация

  • Цена
    205668
  • Характеристика
    Электропитание, В/Гц 380/50
    Установленная мощность, kВт 15
    Температура в камере, 0С 80-300
    Пневмопитание, атм., л./мин. отсуствует
    Длина /Ширина /Высота (не более), мм 12500/850/1600
    Вес (не более), кг 330
    Ширина/Диаметр рулона пленки (макс.), мм 500 /300
    Производительность (макс.)*, уп./час 200
    Д /Ш /В камеры (не более), мм 1100/500/400
    Д /Ш /В упаковки (не более), мм 500-3000/450/350

    * производительность оборудования зависит от вида пакуемого продукта, его размеров и свойств упаковочного материала.

    Документация

  • Описание работы

    Термотоннель для обеспечения своей работы требует активного участия оператора, а именно: подачи пакуемых предметов (продукции), оборачивания их упаковочным материалом, сварки шва (формирования пака), подачи сформированных паков в термоусадочный тоннель и забора готовых упаковок (паков).

    Оператору необходимо установить пакуемый предмет (сформировать группу предметов) на накопительный роликовый конвейер, обернуть его упаковочным материалом, расположив край полотна под прижимной планкой паечного узла, и опустить планку, плотно прижимая ее к подложке. Учитывая ручной привод запайщика, оператору необходимо контролировать процесс формирования пака, поскольку качество оборачивания предмета (предметов) упаковочным материалом и сварки шва зависит исключительно от его усилий.

    Сварной элемент, расположенный на прижимной планке, имеет постоянный нагрев и сваривает пленку типом шва "термошов", т.е. запаивает шов сформированного пака и отделяет пак от полотна упаковочного материала.

    После изготовления пака оператору необходимо переместить его на промежуточный роликовый конвейер и далее на сетку транспортера. Транспортер, имея собственный электропривод, перемещает продукт через узел термоусадки, выполненный в виде тоннеля. Высокая температура усадки полиэтиленовой пленки (до 180 градусов Цельсия) не позволяет оператору вмешиваться в процесс усадки и корректировать его - движение через термоусадочный тоннель происходит исключительно с помощью транспортера.

    На выходе из тоннеля упакованный продукт попадает на столик охлаждения (приемный роликовый конвейер), где происходит охлаждение упаковочной пленки вентиляторами охлаждения.

  • Особенности

    Термотоннель используется, преимущественно, как тарообразующий аппарат для групповой упаковки товара, но, не исключается возможность его использования для упаковки отдельных предметов.

    Термотоннель является оптимальным для упаковки паркета, доски, ламинатапрофиля, карнизов, позволяя отказаться от деревяной или картонной тары. Однако, учитывая высокую температуру усадки упаковочного материала, следует исключить применение термотоннеля для упаковки предметов, меняющих свои свойства или форму под воздействием высоких температур.

    Термотоннель имеет конструктивно разделенные накопительный роликовый конвейер, рулонодежатель, паечный узел (ручной запайщик) и узел термоусадки (термоусадочный тоннель), а так же приемный роликовый конвейер, которые могут используются вместе. Наличие в составе данного термотоннеля запайщика позволяет в ручном режиме организовать полный цикл упаковки продукции в термоусаживающиеся материалы.

    Термотоннель имеет существенные габариты и вес и требует напольного размещения. Существуют также ограничения по габаритам пакуемой продукции (указаны в технических характеристиках), обусловленные максимальной длиной шва паечного узла и размерами термоусадочного тоннеля. В случае, если габариты продукции превыщают указанные значения, необходимо индивидуальное изготовление термотоннеля!!!

  • Комплектация

    Стандартная комплектация

    • Однорулонная система формирования упаковки с накопительным, промежуточным и приемным роликовыми конвейероми;
    • Ручной запайщик пленки постоянного нагрева, с одновременной обрезкой;
    • Термоупаковочный шкаф, проходного типа, с узлами обдува горячим воздухом и системой охлаждения;
    • Электронный блок управления со световой индикацией и отслеживанием аварийных ситуаций.



    Дополнительная комплектация

    • Частотный преобразователь (изменения скорости транспортера).



    Оснащение

    • Электроприводы – SТМ (Италия);
    • Подшипники - СХ (Польша);
    • БУ – PackTech (Украина);
    • Частотные преобразователи – INVTHYUNDAI (Корея).
  • Возможности
    200 упаковок/час
  • Тип упаковки
    термоупаковка
  • Продукция
    емкости, изделия, предметы
