Реактор мобильный RМ-200 для перемешивания и транспортировки МЛФ

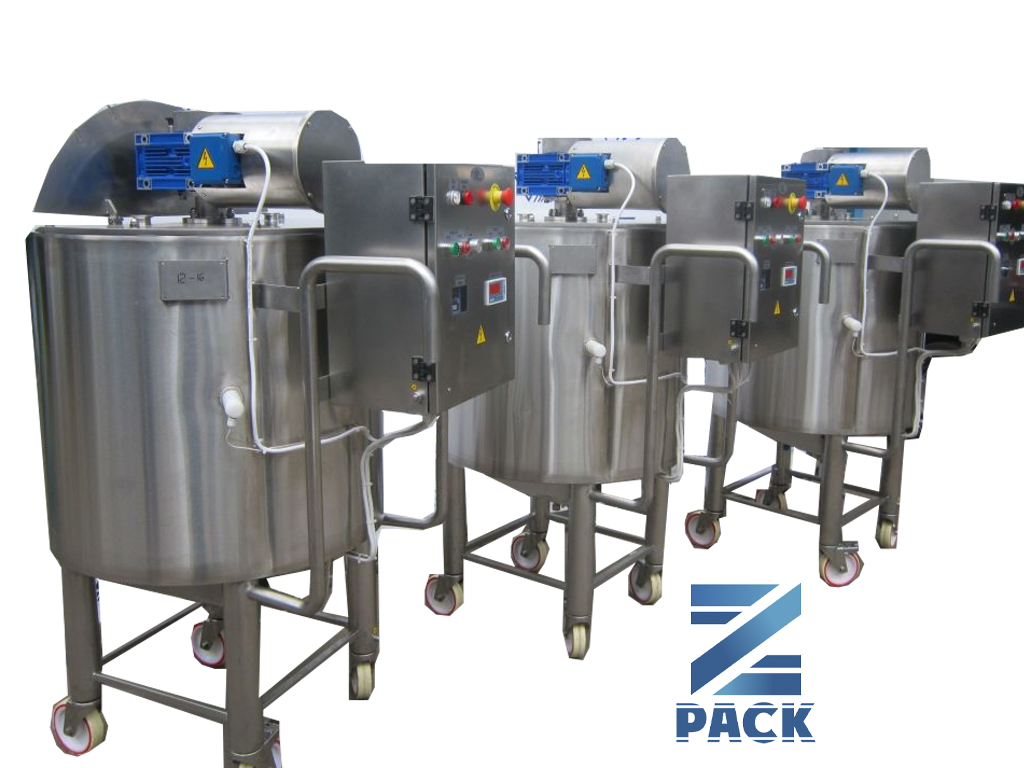

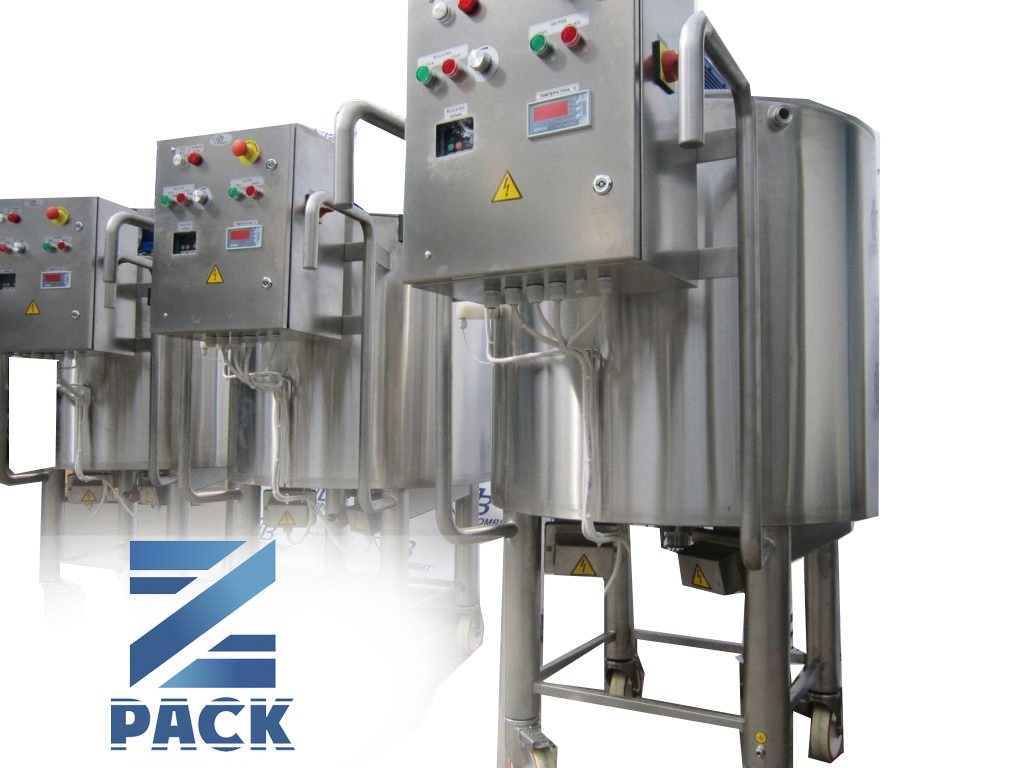

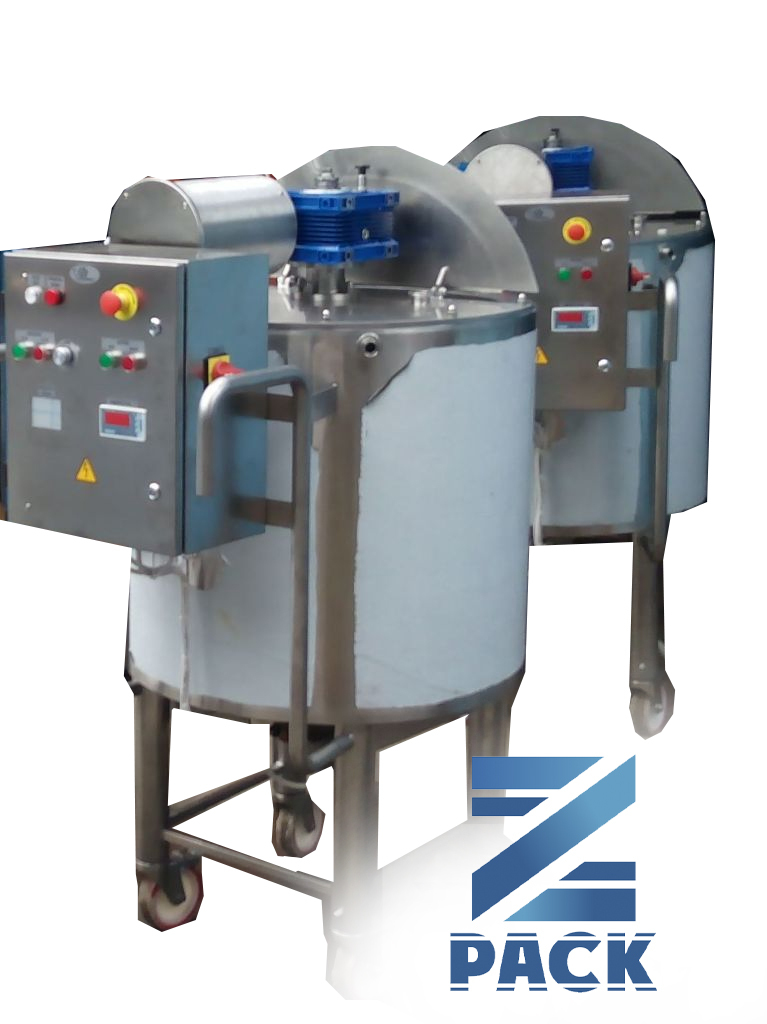

Реактор мобильный RМ-200 рабочим объемом 200 л с плоской крышкой, (2-е части которой откидываются для обслуживания корпуса), теплообменной и теплоизолирующей рубашками и скребковой мешалкой.

Назначение: Мобильный реактор для нагрева, перемешивания и транспортировки продукта (МЛФ, гелей, кремов и мазей) к фасовочной машине.

1000500 грн.

Узнать цену






Дополнительная информация

  • Цена
    1000500
  • Характеристика



    Реактор мобильный РМ-200
    Область применения Фармацевтическая, ветеринарная или парфюмерно-косметическая промышленность.
    Назначение Мобильный реактор для нагрева, перемешивания и транспортировки продукта (МЛФ, гелей, кремов и мазей) к фасовочной машине
    Тип  емкости Вертикальный   сосуд с эллиптическим днищем и двумя плоскими откидными (1/3 часть) частями крышки, оснащенный т/и  и т/о рубашкой с электронагревом
    Конструктивное исполнение Передвижной (мобильный), с колёсами (2 фикс. + 2-а поворотных с тормозом)
    Продукт МЛФ
    Плотность 0,95 – 1,05
    Рабочий объём, л 200
    Номинальный объем, л 250
    Вентиль нижнего слива Баттерфляй, Dn 50
    Циркуляция продукта 2-а штуцера Clamp Dn25 на крышке сосуда
    Температура Датчик температуры продукта в днище реактора
    Материалы,  контактирующие с продуктом Сталь AISI 316 L (03Х17Н9М2)
    Материал внешних поверхностей Сталь  AISI 304 (07Х17Н9)
    Чистота обработки поверхностей Внутренних Ra ≤ 0,63, матовая полировка

    Наружных    Ra ≤ 0,8, матовая полировка

    Наружных сварочных швов Ra ≤ 1,6

    Рабочее давление в корпусе, бар атмосферное
    То  в корпусе, оС 20 ÷ 80
    Мешалка
    Тип Якорная, с плавающими скребками из тефлона, верхнего расположения
    Привод мешалки Мотор-редуктор червячного типа
    Мощность э/двигателя, кВт привода  1,5
    Скорость вращения 40÷80 об/мин, плавно – регулируемая, не реверсивная
    Теплообменная рубашка
    Тип Гладкая приварная с электронагревом
    Теплоноситель Вода
    Форма днища т/о рубашки Плоская
    Давление  в рубашке,   бар Атмосферное
    К-во и  суммарная мощность  ТЭН-ов, кВт 2 х 2,5 = 5,0
    Расположение ТЭН-ов В карманах, расположенных в  днище т/о рубашки
    Оснащение теплообменной рубашки
    Штуцера  для слива теплоносителя Резьбовые, 2 шт. Dn 15;
    в нижних точках карманов с заглушками.
    Штуцер для залива  и перелива при расширении Dn 20 – 1 шт., установленный в верхней части т/о рубашки
    Датчик минимального уровня теплоносителя Кондуктометрического типа.
    При падении уровня теплоносителя ниже критического  – включение ТЭН-ов  блокируется.
    Термоизоляционная рубашка
    Тип Герметичная, сварная
    Материал  Сталь  AISI 304, b=1,5 мм.
    Материал термоизоляции Минеральная вата
    Крышка
    Оснащение крышки – Средняя часть крышки фиксированная с приводом мешалки и

    – 2-е боковые откидные части крышки для работы и обслуживания

    Штуцера циркуляция продукта 2-а штуцерами Clamp Dn40 на средней части крышки для установки съемных патрубков Dn25 капсульной машины (поставку циркуляционного насоса решает Заказчик)

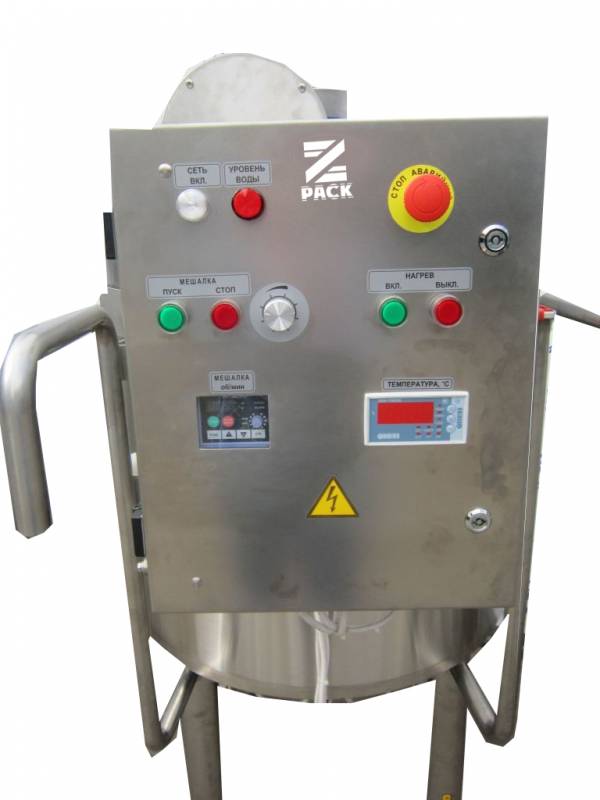

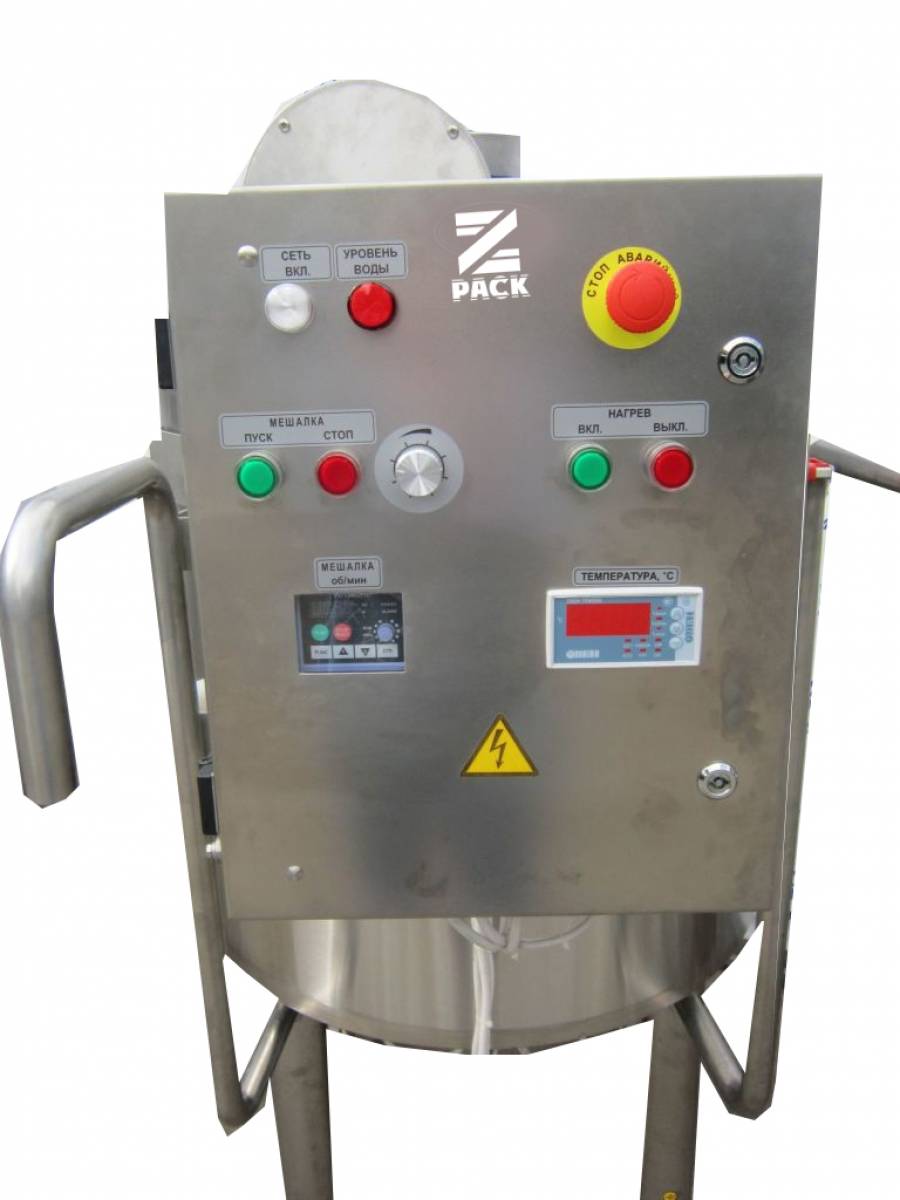

    Пульт управления
    Расположение На раме тележки
    Исполнение Кнопочный с открывающейся передней панелью
    На передней панели  размещены



    – световой индикатор «Сеть»;

    – кнопки «Пуск» и «Стоп» привода  мешалки;

    – цифровой  дисплей  регулятора оборотов   мешалки;

    – ручка   регулировки оборотов мешалки;

    – кнопки НАГРЕВ «ВКЛ» / «ВЫКЛ» с подсветкой;

    – дисплей измерителя – регулятора температуры;

    – кнопка «Аварийный стоп» – грибкового типа с       фиксацией в нажатом состоянии;

    – светосигнальная лампа «УРОВЕНЬ ВОДЫ» сигнализирующая о падении уровня теплоносителя в т/о рубашке ниже допустимого.

    – архиватор параметров процесса (температуры продукта и скорости мешалки)

    – порт USB  для переноса информации с архиватора на Flesh-память;

    На боковой стенке ПУ размещен – вводной автоматический выключатель «Сеть».
    Требования к  электрооборудованию
    Установленная мощность э/двигателя якорной мешалки, кВт 1,5
    Установленная мощность ТЭН-ов, кВт 2 х 2,5 = 5,0
    Исполнение по взрывозащите Реактор комплектуется электрокомпонентами в общепромышленном, не взрывозащищенном  исполнении.
    Питающий электрокабель, м 4,0
    Габариты и вес
    Габариты, мм Длина – 1200; ширина, мм – 822; высота -1623;
    Вес, кг (нетто) 250,0
    Вес, кг (с заполненной рубашкой и корпусом) 520,0
    Обеспечение мобильности
    Реактор устанавливается на четырех  опорах, оборудованных колесами, 2 из них – фиксированные, а два других – поворотные с фиксатором и тормозом.
    Материалы колес каркас – сталь 304 AISI
    обод – полиуретан.
  • Документация

    Паспорт, техническое описание, инструкция по эксплуатации, сертификаты на применяемые материалы, паспорта на комплектующие изделия.

    Комплект технической и квалификационной документации с протоколами FAT/SAT, OQ/IQ.

  • Возможности
    Номинальный объем 250 л
  • Продукция
    жидкости
