Дополнительная информация

• Цена
  123424
• Характеристика

  Электропитание, В/Гц	380/50
  Потребление электроэнергии, kВт/час	2
  Пневмопитание**, атм./л.мин.	отсуствует
  Длина /Ширина /Высота (не более), мм	1700/1200/2200
  Вес (не более), кг	160
  Производительность (макс.)*, уп./час	500-600
  Объем накопительного бункера, л	100
  Диапазон дозировки, г	1000 – 5000
  Д/ Ш упаковки (макс.), мм	400/240

   * Производительность зависит от веса дозы и свойств дозирующего продукта.

  Документация

  • Дозатор весовой электронный со шнековым питателем. Модель HD-8. Руководство по эксплуатации (Паспорт)
  • Контроллер управления весовым дозатором. Модель "LIBRA" Руководство по эксплуатации (Паспорт)
  • Дозаторы: объемный и весовой. Статья



• Описание работы

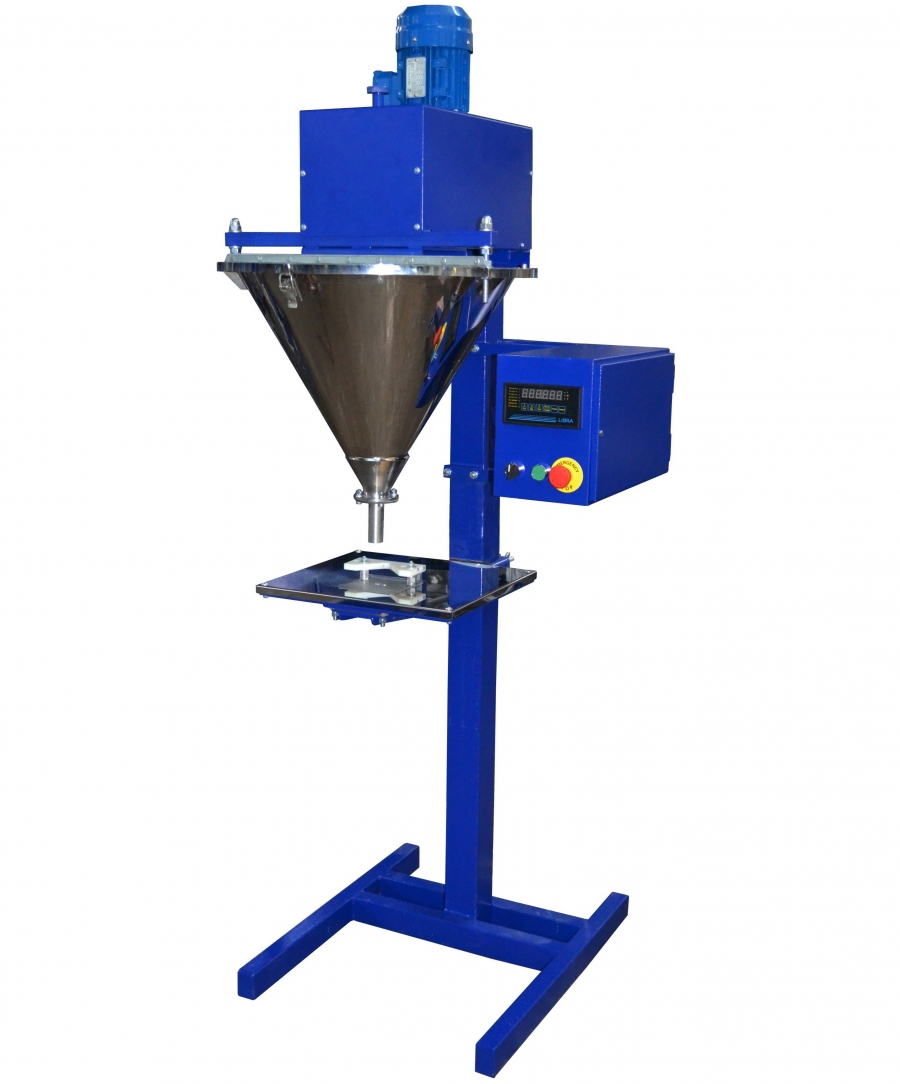

  Дозируемый продукт ссыпается по наклонным стенкам бункера к расположенной в нижней части горизонтальной трубе. Сквозь трубу проходит шнек, один конец которого закреплен в электроприводе. Ссыпаясь в трубу, продукт заполняет полости между винтовой поверхностью шнека и внутренней поверхностью трубы.

  При получении сигнала на начало работы (нажатие оператором кнопки или педали), контроллер «Libra», расположенный в блоке управления, подает питание на электропривод, который начинает вращать шнек.

  Вращаясь, шнек перемещает дозируемый продукт (вдоль своей винтовой поверхности) из бункера к соплу, через которое продукт высыпается в установленную на взвешивающем столике упаковку (тару). Тара, наполняемая продуктом, создает давление на взвешивающий столик, который крепится к раме оборудования на тензометрических датчиках (тензодатчиках).

  Контроллер «Libra» по сигналу тензодатчиков отслеживает достижение упаковкой установленных весовых показателей (размера дозы), меняя при этом режимы работы шнека: с момента начала выдачи дозы и до установленного порогового значения шнек вращается быстро (режим грубого дозирования), а после достижения порогового значения, скорость шнека уменьшается и производится досыпка продукта (режим точного дизирования).

  Применение указанных двух режимов необходимо для обеспечения достаточно высокой производительности при исключении превышения дозы: режим грубого дозирования обеспечивает быстрое заполнение упаковки, а режим точного дозирования исключает случайное превышение дозы. Скорость вращения шнека в указанных режимах определяется значениями, установленными на частотном преобразователе.

  При достижении установленных весовых параметров (размера дозы), контроллер останавливает вращение шнека и прекращает выдачу продукта в упаковку. Оператор должен заменить заполненную упаковку (тару) на пустую, после чего снова может подать сигнал на начало работы (нажатием кнопки или педали), продолжая процесс дозирования.

• Особенности

  Дозатор является оптимальным для дозирования порошкообразных пылеобразующих (пылящих) продуктов (мука, сахарная пудра, крахмал, мел, тоннер). Дозатор способен дозировать и другие хорошо сыпучие продукты, в том числе и не пылеобразующие, но наличие шнека, перемещающего продукт в замкнутом пространстве (трубе) непосредственно к упаковке и, как следствие, уменьшающего пылеобразование, приводит к тому, что дозатор в основном применяется для дозирования именно пылеобразующих сыпучих продуктов. Не применим для продуктов большой фракции, хрупких и липких продуктов, способных заклинить шнек или раскрошиться в процессе дозирования.

  Дозатор весовой позволяет произвольно изменять порции фасуемого продукта, а также достигать достаточно точной дозировки. В отличие от объемных дозаторов не имеет ограничений на смену дозируемого продукта. Вертикальное расположение шнека позволяет более качественно и точнее дозировать продукцию, а наличие ворошителя уменьшает вероятность залипания продукта на стенках накопительного бункера.

  Данное оборудование выпускается в одной модели HD-20-В, с модификациями по весовым параметрам дозировки и габаритными размерами упаковки.

• Комплектация

  Стандартная комплектация

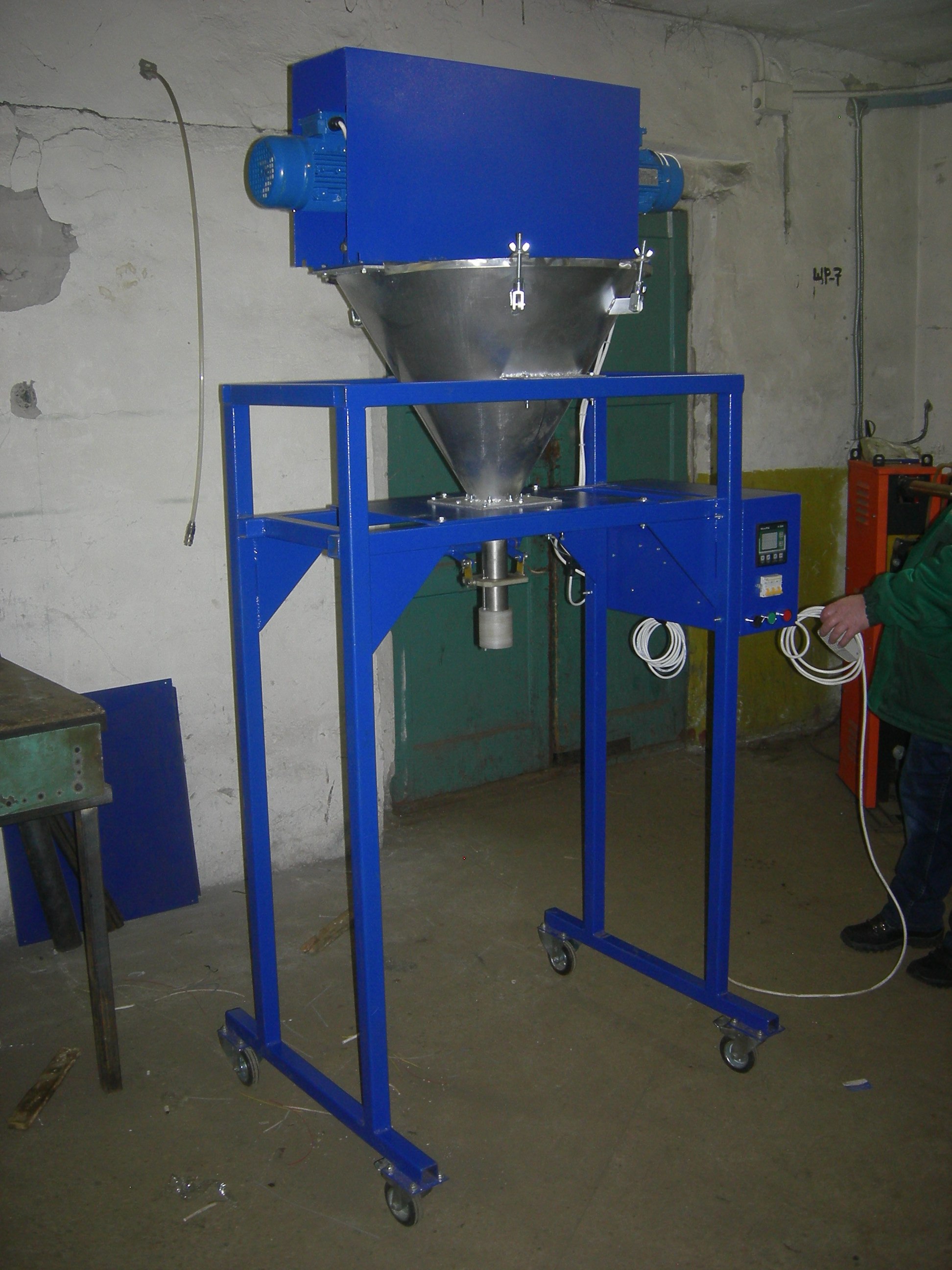

  • Весовой платформенный шнековый дозатор, с накопительным бункером и ворошителем;
  • Шнековая система подачи продукции, с командной электропедалью и кнопкой;
  • Электронный блок управления со световой индикацией.



  Дополнительная комплектация

  • Сменный шнек (для изменения объема дозы).



  Оснащение:

  • БУ – "PackTech" (Украина);
  • Частотные преобразователи – INVT, HYUNDAI (Корея);
  • Подшипники - СХ (Польша);
  • Узлы, контактирующие с продуктом – сталь 304.
• Возможности
  1000 порций/час.
• Тип упаковки
  готовая тара
• Продукция
  пылеобразующие продукты
