Автоматическая установка производства пакетов из полимерного рукава, полу-рукава, полотна (ПЭ, ПП, ПЭ/ПП)

Назначение оборудования (установки):

Установка предназначена для изготовления пакетов из рулонов полимерной пленки (рукава) в автоматическом режиме. Установка обеспечивает регулирование длины пакетов в заданном диапазоне (согласно технического задания).
Установка предназначена для эксплуатации в закрытых производственных помещениях с температурным режимом +5 -:-
+35 град.С при влажности окружающего воздуха до 70%.

Комплектация

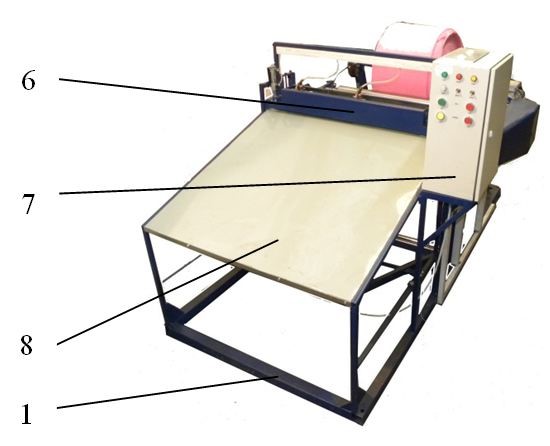

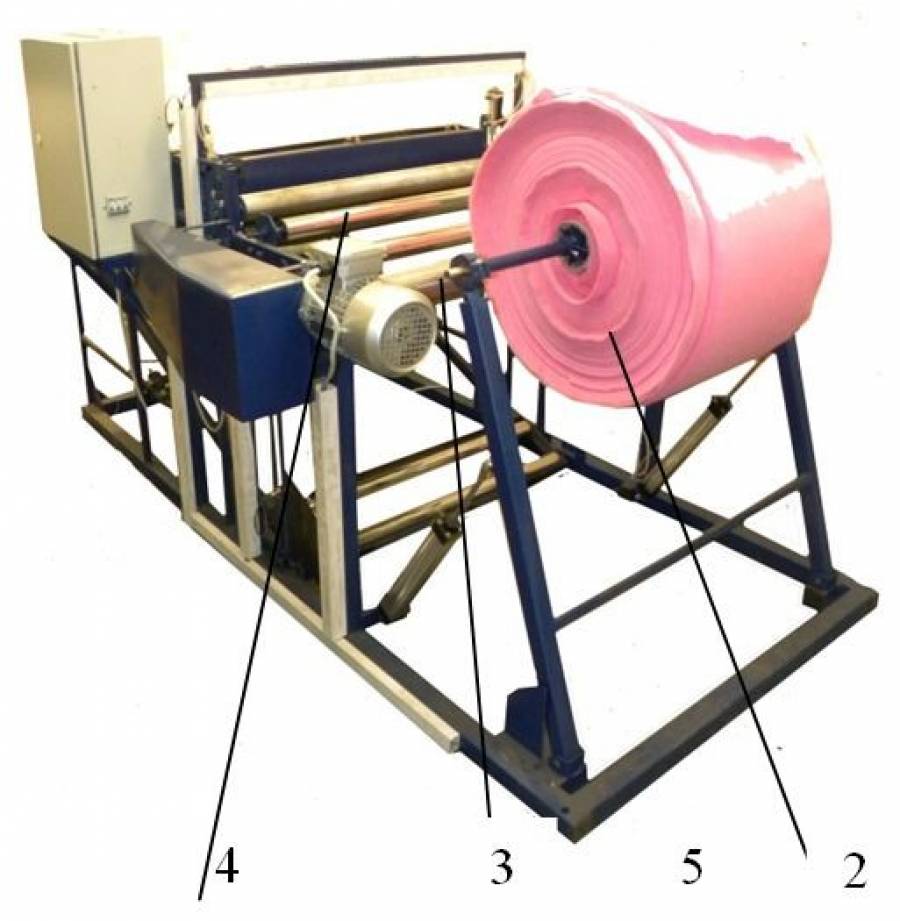

Установка состоит из:

  • Рама (1);
  • Рулонодержатель с пневматическим прижимом (2);
  • Размоточный вал (3);
  • Блок тянущих валов (4);
  • Система компенсации петли (5);
  • Блок прижима и запайки / порезки (6);
  • Блок управления с устройством учета длины заготовки; (7), счетчиком циклов;
  • ***Блок снятия статического напряжения на материале (ОПЦИЯ);
  • Стол-склиз (8).

***Компрессор поставляется по отдельному заказу

Описание работы
Установка представляет собой напольную рамную конструкцию (1), на которой расположен: рулонодержатель с пневматическим прижимом (2), размоточный вал (3), блок тянущих валов (4), система компенсации петли (5), блок прижима, запайки и порезки (6), блок управления (7) с устройством учета длины заготовки и стол-склиз (8) для забора заготовки.
Рулон материала устанавливается в рулонодержатель (1) и прижимается пневматическим приводом к размоточному валу (3). Материал из рулона проходит через систему компенсации петли (5), блок тянущих валов (4) и поступает на стол склиз-склиз (8).
Блок тянущих валов (4) протягивает материал на необходимую длину, блок прижима (6) прижимает материал и осуществляет  запайку и отрезку. Оператор отводит изделие со стола (8). Возможен сбор готовых пакетов в контейнере – накопителе падающих по столу – склизу(8).
Длина изделия регулируется на блоке управления (7).
*** При изготовлении пакетов малых размеров установка позволяет устанавливать два и более рулонов и производить пакеты
в несколько ручьев увеличивая производительность.

Технические характеристики

  • Производительность* – до 10 изделий / мин; (до 20 изделий / мин.);
  • Длина изделия – регулируемая (100-2000 мм ± 2%;  );
  • Материал – ПВД; ПНД;
  • Толщина – до 600 мкм;
  • Ширина* рулона – до 1000 мм;
  • Диаметр* рулона – до 500 мм;
  • Подключение – 380В/50Гц, 6 атм; 3кВТ;
  • Тип установки – автомат;
  • Привод- пневматика / эл.мех.;
  • Счетчик циклов-на блоке управления;
  • Режим работы – наладка /автомат;
  • Нож- отрезной (холодный) с пневмоприводом;
  • Протяжка- вальцы;
  • Привод узла протяжки – электромеханический;)
  • Длинна протяжки пакета - регулируемая (энкодэр);
  • Шов- запаечный(шина 1.5 -:- 4 мм);
  • Нагрев - импульсный
  • Р=20 об/мин

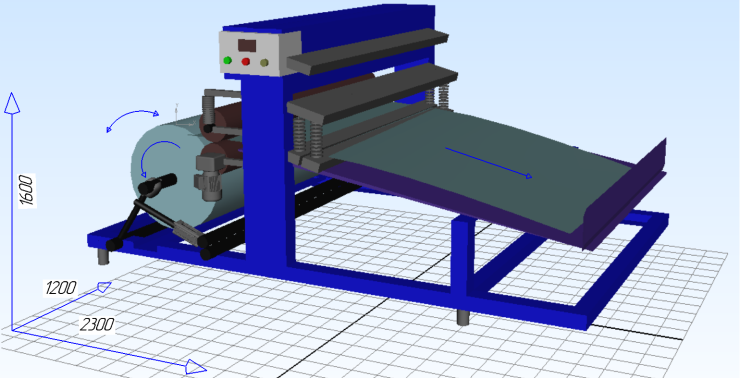

  • Габаритные размеры – 2000х1300х1600 мм. – 300кг.
  • Электронный блок снятия статического напряжения с полимерного материала -ОПЦИЯ
