• Характеристика



  Рабочий объем реактора, л:	500
  Рабочий объем сборника	500
  Площадь внутренних поверхностей реактора, м2	3,2
  Площадь внутренних поверхностей сборника, м2	3,1
  Площадь внутренних поверхностей теплообменник м2	2,2
  Объем т/о рубашки испарителя, л	55
  Рабочая среда в т/о рубашке при нагреве	пар
  Рабочая среда в т/о рубашке при охлаждении	вода
  Рабочее давление, бар в корпусе	– 0,9 до +0,7
  Рабочее давление, бар в  т/о рубашке	+ 2,0
  Минимальная  рабочая температура корпус, оС	+20
  Минимальная  рабочая температура рубашка оС	+20
  Максимальная  рабочая температура, корпус   оС	+100
  Максимальная  рабочая температура, рубашка   оС	+120
  Скорость вращения мешалки,  об/мин	плавно-регулируемая, 10 ÷48
  Материалы изготовления поверхностей:
  контактирующих с продуктом	сталь AISI  316 L
  не контактирующих с продуктом	сталь  AISI  304
  Материал эластичных уплотнений	SILICON, VITON, EPDM
  Уплотнения  вала мешалки	двойное торцевое с замкнутым контуром
  Чистота обработки поверхностей, мкм
  внутренних	Ra ≤ 0,63
  наружных	Ra ≤ 0,80
  наружных сварных швов	Ra ≤ 1,60
  Габаритные размеры, мм
  длина	2052
  ширина	1360
  высота	2400
  Масса установки не более, кг	698

• Особенности

  – корпус с приварным эллиптическим днищем и отъемной эллиптической крышкой;

  – рубашки корпуса: теплообменная (паровая) и теплоизолирующая;

  Верхний штуцер теплообменной рубашки оснащен пропорциональным клапаном подачи пара по команде ПИД-регулятора.

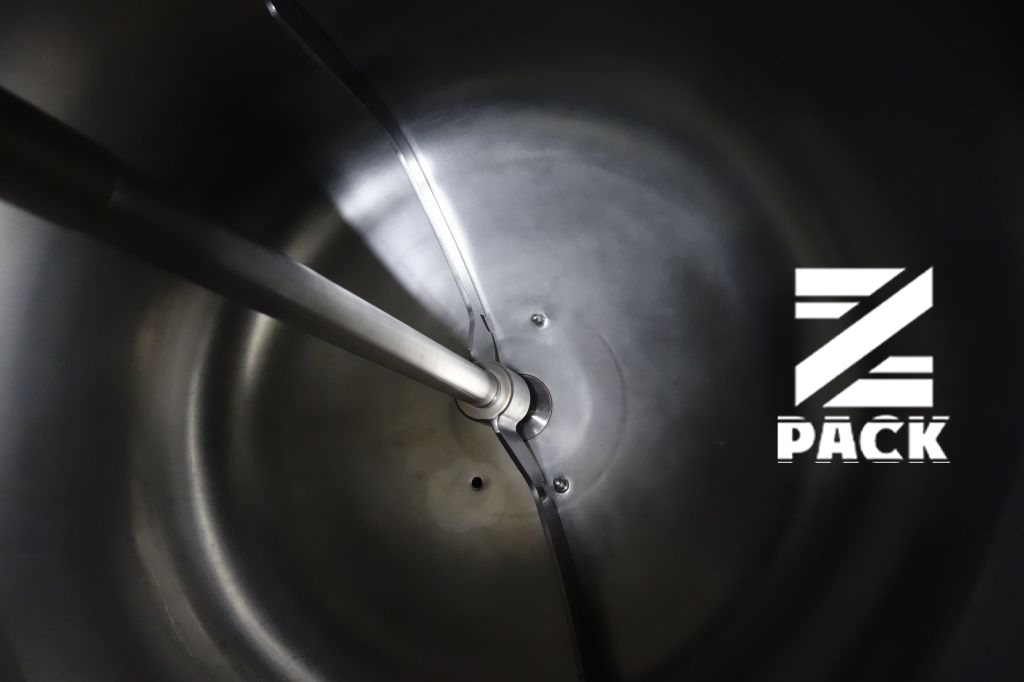

  – якорная мешалка с плавно регулируемой скоростью вращения;

  – вал мешалки уплотняется двойным торцевым уплотнением с независимой системой смазки и охлаждения.

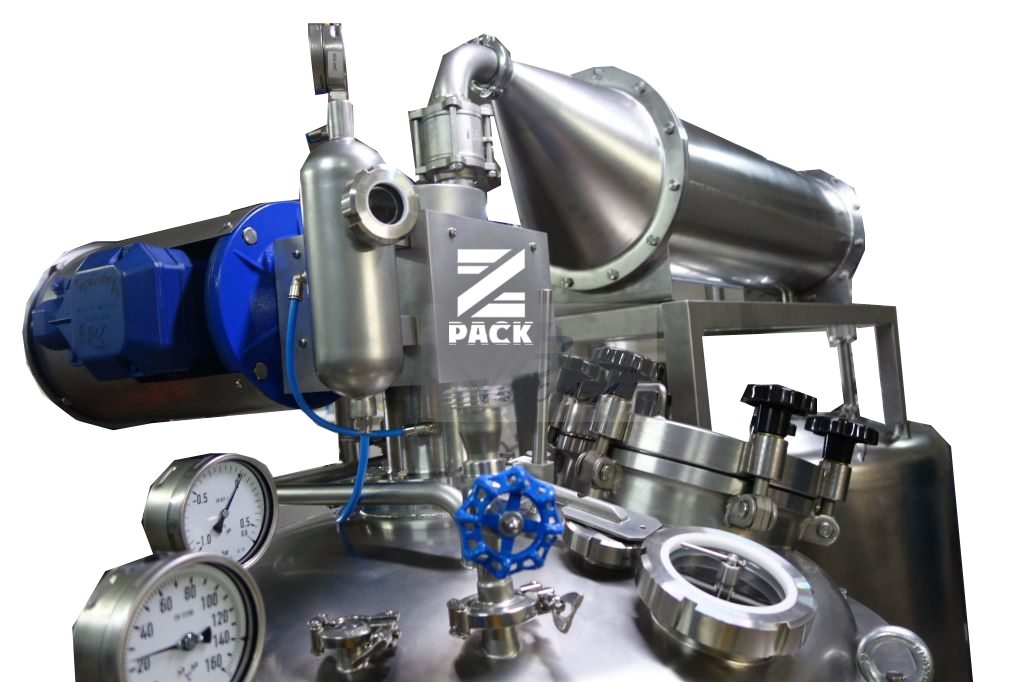

  Оснащение крышки испарителя:

  – смотровое окно Dn100 со стеклоочистителем и фонарем подсветки;

  – люк технологический – Dn 300;

  – мановакуумметр;

  – клапан предохранительный;

  – штуцер коллектора СИП-головок;

  – штуцер подключения теплообменника Dn32;

  – штуцер подачи сжатого воздуха Dn20;

  – штуцер подачи пара Dn25;

  – технологический штуцер Dn 20;

  – дыхательный фильтр с запорным клапаном.



  Оснащение днища испарителя:

  – вентиль нижнего слива продукта Dn50 грибкового типа с ручным механизмом дистанционного открытия вентиля;

  – термогильза с датчиком температуры продукта.



  Описание сборника:

  – корпус с приварными эллиптическим днищем и эллиптической крышкой;

  – уровнемер;

  – пробоотборник Dn10 в нижней части корпуса.



  Оснащение крышки сборника:

  – люк технологический – Dn 400;

  – мановакуумметр;

  – штуцер подключения теплообменника Dn32;

  – штуцер СИП-головки;

  – подача вакуума – c автоматическим клапаном;

  – технологический штуцер Dn 25 (3-и шт.);

  – датчик вакуума.



  Оснащение днища испарителя:

  – вентиль нижнего слива продукта Dn32 шарового типа с ручным механизмом дистанционного открытия вентиля;

• Документация

  Паспорт, инструкция по эксплуатации, паспорт сосуда работающего под давлением и комплект документации для дальнейшей аттестации производства с протоколами FAT/SAT, OQ/IQ.

• Комплектация

  Пульт управления в исполнении Ех оснащен кнопками «Пуск-Стоп» привода мешалки, ручкой регулировки оборотов мешалки и кнопкой «Общий стоп».



  Шкаф управления в обычном исполнении (не Ех), вынесенный из опасной зоны оснащен частотным регулятором оборотов мешалки, ПИД-регулятором температуры продукта с испарителе, дисплеем датчика вакуума и автоматикой поддержания заданной глубины вакуума и архиватором параметров процесса: температуры продукта, глубины вакуума в сборнике, оборотов мешалки.



  Установка укомплектована электродвигателем, смотровым фонарем, пультом  управления и датчиками во взрывозащищенном исполнении (копии паспортов прилагаются), что позволяет эксплуатировать установку  в помещениях категории    зоны 1,  согласно директиве 2014/34/ЕС ATEX.

• Возможности
  Рабочий объем - 500 л
• Продукция
  жидкости
