Дополнительная информация

• Цена
  1000500
• Характеристика

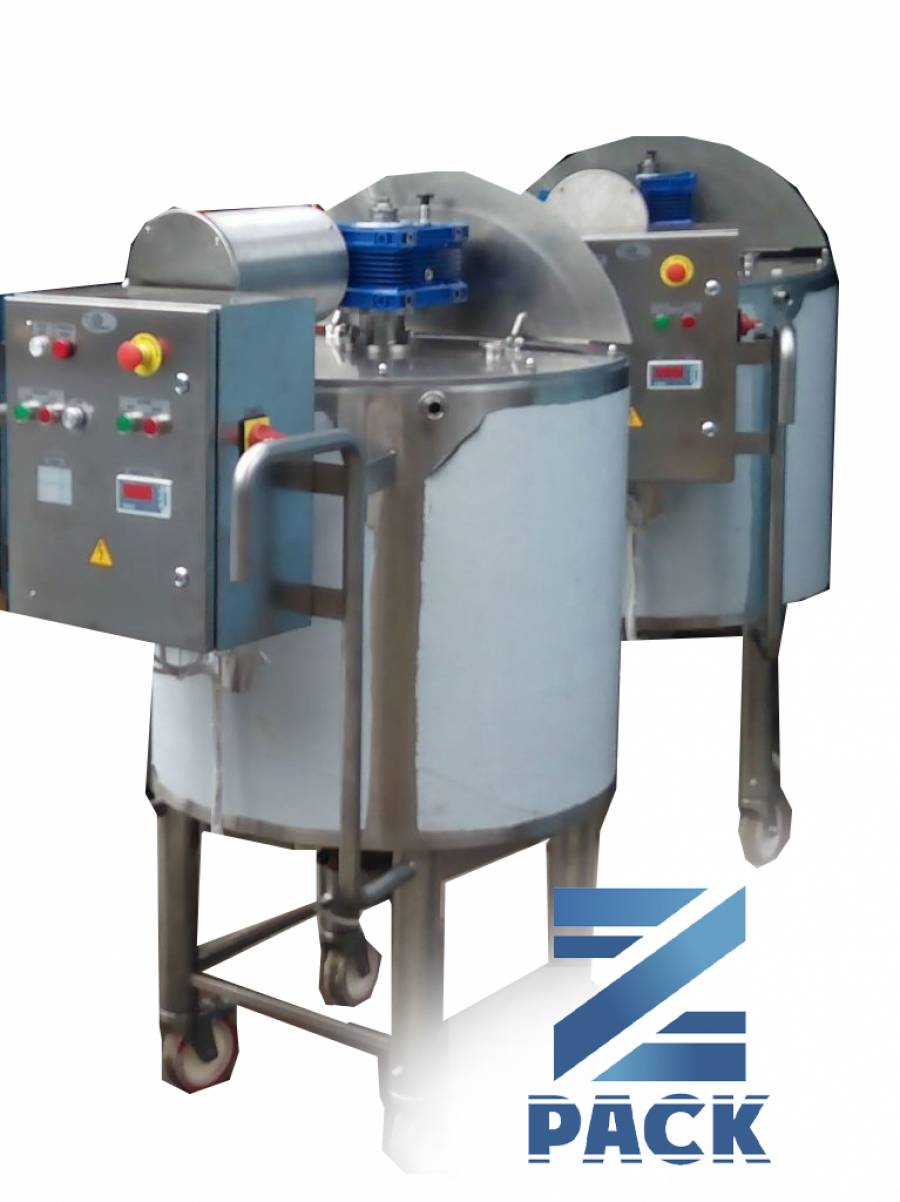

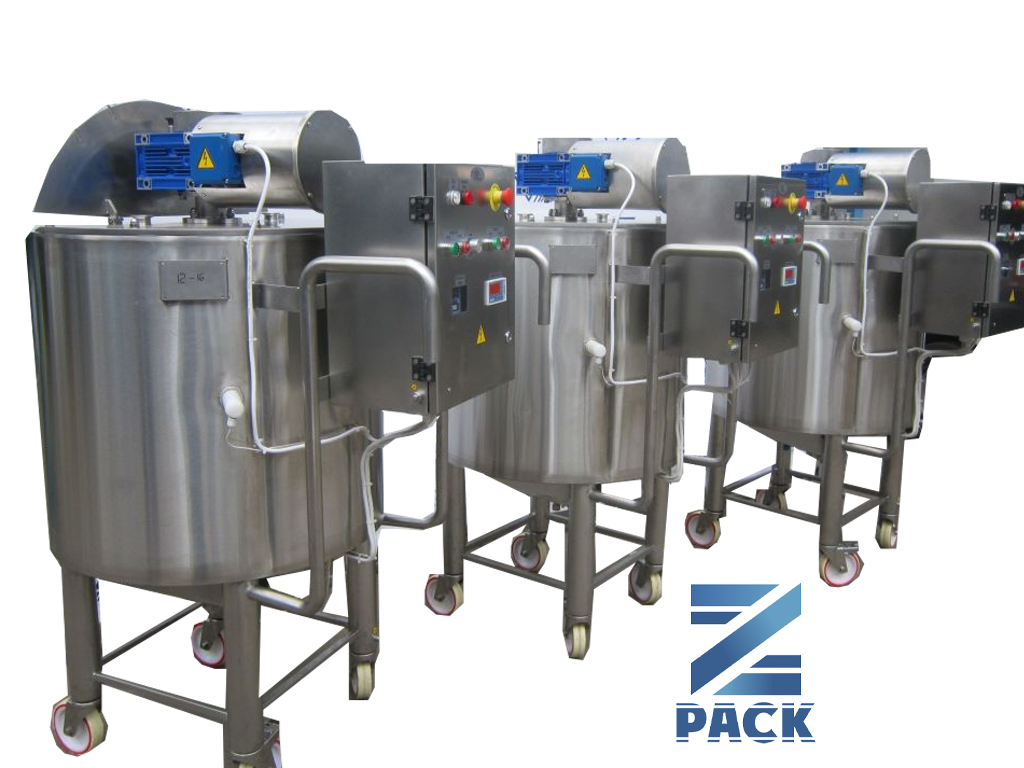

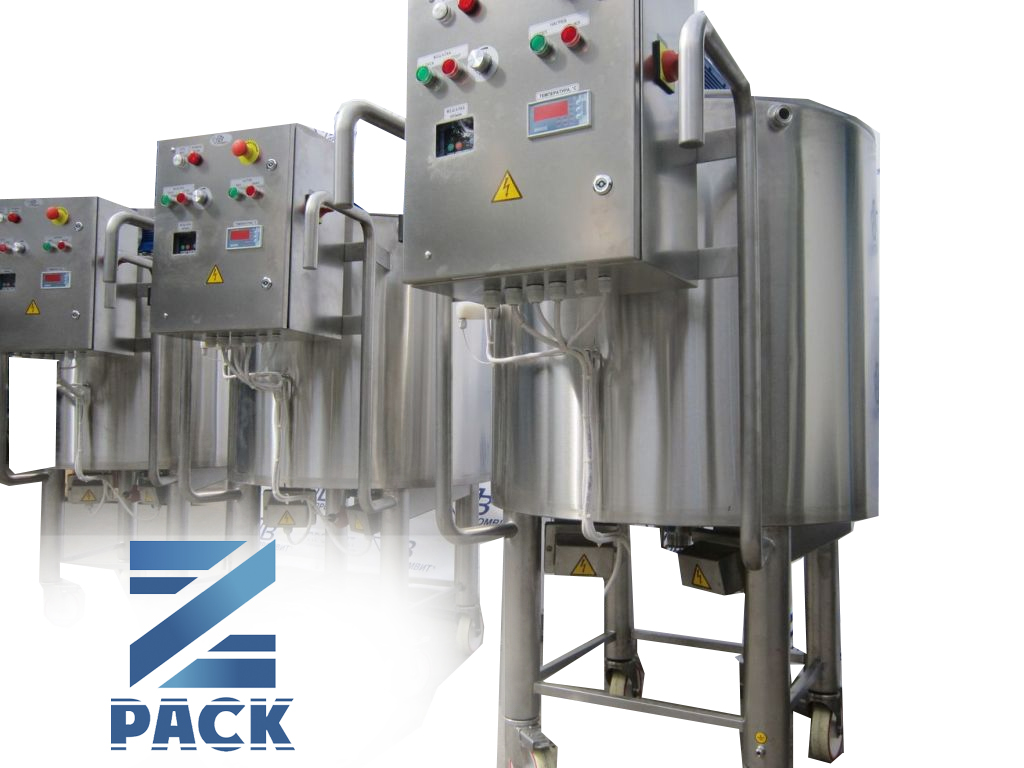

  Реактор мобильный РМ-200
  Область применения	Фармацевтическая, ветеринарная или парфюмерно-косметическая промышленность.
  Назначение	Мобильный реактор для нагрева, перемешивания и транспортировки продукта (МЛФ, гелей, кремов и мазей) к фасовочной машине
  Тип  емкости	Вертикальный   сосуд с эллиптическим днищем и двумя плоскими откидными (1/3 часть) частями крышки, оснащенный т/и  и т/о рубашкой с электронагревом
  Конструктивное исполнение	Передвижной (мобильный), с колёсами (2 фикс. + 2-а поворотных с тормозом)
  Продукт	МЛФ
  Плотность	0,95 – 1,05
  Рабочий объём, л	200
  Номинальный объем, л	250
  Вентиль нижнего слива	Баттерфляй, Dn 50
  Циркуляция продукта	2-а штуцера Clamp Dn25 на крышке сосуда
  Температура	Датчик температуры продукта в днище реактора
  Материалы,  контактирующие с продуктом	Сталь AISI 316 L (03Х17Н9М2)
  Материал внешних поверхностей	Сталь  AISI 304 (07Х17Н9)
  Чистота обработки поверхностей	Внутренних Ra ≤ 0,63, матовая полировка Наружных    Ra ≤ 0,8, матовая полировка Наружных сварочных швов Ra ≤ 1,6
  Рабочее давление в корпусе, бар	атмосферное
  То  в корпусе, оС	20 ÷ 80
  Мешалка
  Тип	Якорная, с плавающими скребками из тефлона, верхнего расположения
  Привод мешалки	Мотор-редуктор червячного типа
  Мощность э/двигателя, кВт привода	1,5
  Скорость вращения	40÷80 об/мин, плавно – регулируемая, не реверсивная
  Теплообменная рубашка
  Тип	Гладкая приварная с электронагревом
  Теплоноситель	Вода
  Форма днища т/о рубашки	Плоская
  Давление  в рубашке,   бар	Атмосферное
  К-во и  суммарная мощность  ТЭН-ов, кВт	2 х 2,5 = 5,0
  Расположение ТЭН-ов	В карманах, расположенных в  днище т/о рубашки
  Оснащение теплообменной рубашки
  Штуцера  для слива теплоносителя	Резьбовые, 2 шт. Dn 15; в нижних точках карманов с заглушками.
  Штуцер для залива  и перелива при расширении	Dn 20 – 1 шт., установленный в верхней части т/о рубашки
  Датчик минимального уровня теплоносителя	Кондуктометрического типа. При падении уровня теплоносителя ниже критического  – включение ТЭН-ов  блокируется.
  Термоизоляционная рубашка
  Тип	Герметичная, сварная
  Материал	Сталь  AISI 304, b=1,5 мм.
  Материал термоизоляции	Минеральная вата
  Крышка
  Оснащение крышки	– Средняя часть крышки фиксированная с приводом мешалки и – 2-е боковые откидные части крышки для работы и обслуживания
  Штуцера циркуляция продукта	2-а штуцерами Clamp Dn40 на средней части крышки для установки съемных патрубков Dn25 капсульной машины (поставку циркуляционного насоса решает Заказчик)

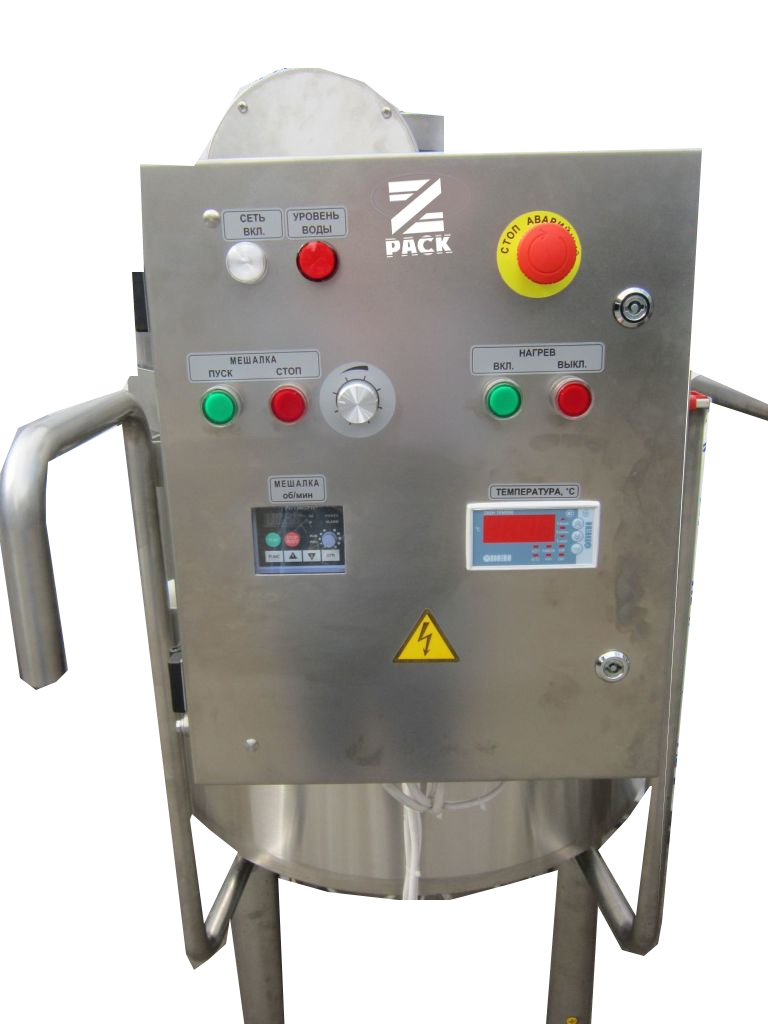

  Пульт управления
  Расположение	На раме тележки
  Исполнение	Кнопочный с открывающейся передней панелью
  На передней панели  размещены	– световой индикатор «Сеть»; – кнопки «Пуск» и «Стоп» привода  мешалки; – цифровой  дисплей  регулятора оборотов   мешалки; – ручка   регулировки оборотов мешалки; – кнопки НАГРЕВ «ВКЛ» / «ВЫКЛ» с подсветкой; – дисплей измерителя – регулятора температуры; – кнопка «Аварийный стоп» – грибкового типа с       фиксацией в нажатом состоянии; – светосигнальная лампа «УРОВЕНЬ ВОДЫ» сигнализирующая о падении уровня теплоносителя в т/о рубашке ниже допустимого. – архиватор параметров процесса (температуры продукта и скорости мешалки) – порт USB  для переноса информации с архиватора на Flesh-память;
  На боковой стенке ПУ размещен	– вводной автоматический выключатель «Сеть».
  Требования к  электрооборудованию
  Установленная мощность э/двигателя якорной мешалки, кВт	1,5
  Установленная мощность ТЭН-ов, кВт	2 х 2,5 = 5,0
  Исполнение по взрывозащите	Реактор комплектуется электрокомпонентами в общепромышленном, не взрывозащищенном  исполнении.
  Питающий электрокабель, м	4,0
  Габариты и вес
  Габариты, мм	Длина – 1200; ширина, мм – 822; высота -1623;
  Вес, кг (нетто)	250,0
  Вес, кг (с заполненной рубашкой и корпусом)	520,0
  Обеспечение мобильности
  Реактор устанавливается на четырех  опорах, оборудованных колесами, 2 из них – фиксированные, а два других – поворотные с фиксатором и тормозом.
  Материалы колес	каркас – сталь 304 AISI обод – полиуретан.

• Документация

  Паспорт, техническое описание, инструкция по эксплуатации, сертификаты на применяемые материалы, паспорта на комплектующие изделия.

  Комплект технической и квалификационной документации с протоколами FAT/SAT, OQ/IQ.

• Возможности
  Рабочий объём - 200 л
• Продукция
  жидкости
