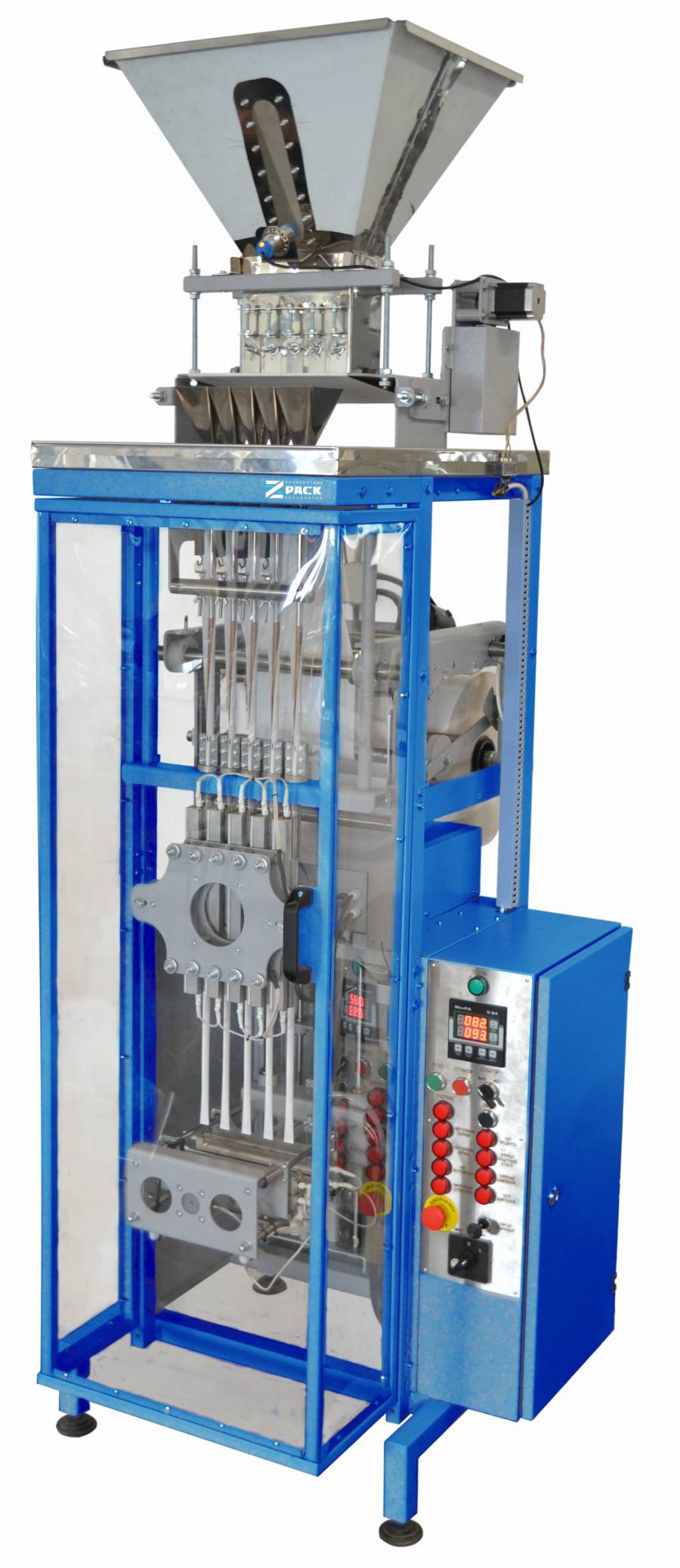

Фасовочный автомат с объемным дозатором AF-120-OM(L)

Вертикальный фасовочный автомат с объемным ленточным дозатором, модели АФ-120-ОМ(Л)1-5, применяется для автоматического процесса порционной фасовки и упаковки в 3-х шовную упаковку, в форме «стик» («stik»), сахара, соли, перца, растворимого кофе и прочих продуктов от 2 до 20 см3. В качестве упаковочного материала может использоваться любая многослойная пленка, ламинированная бумага в цельном рулоне (не зависимо от количества ручьев).

243600 грн.

Узнать цену






Дополнительная информация

  • Цена
    243600
  • Характеристика
    Электропитание, В/Гц 220 / 50
    Потребление электроэнергии, kВт/час 1,5
    Пневмопитание**, атм./л.мин. 6/200
    Длина /Ширина /Высота (не более), мм 900/ 1100/ 2300
    Вес (не более), кг 180
    Ширина/Диаметр рулона пленки (макс.), мм 250 / 300
    Производительность (макс.)*, уп./час 2400-12000
    Объем накопительного бункера, л 20
    Диапазон дозировки, см.куб 2-20
    Д/ Ш упаковки (макс.), мм 200 / 17-35

    * Производительность оборудования зависит от объема дозы, свойств фасуемой продукции, свойств упаковочного материала и длины упаковки.

    ** Для обеспечения работы пневмоприводов фасовочного автомата, необходимо наличие компрессора.



  • Описание работы

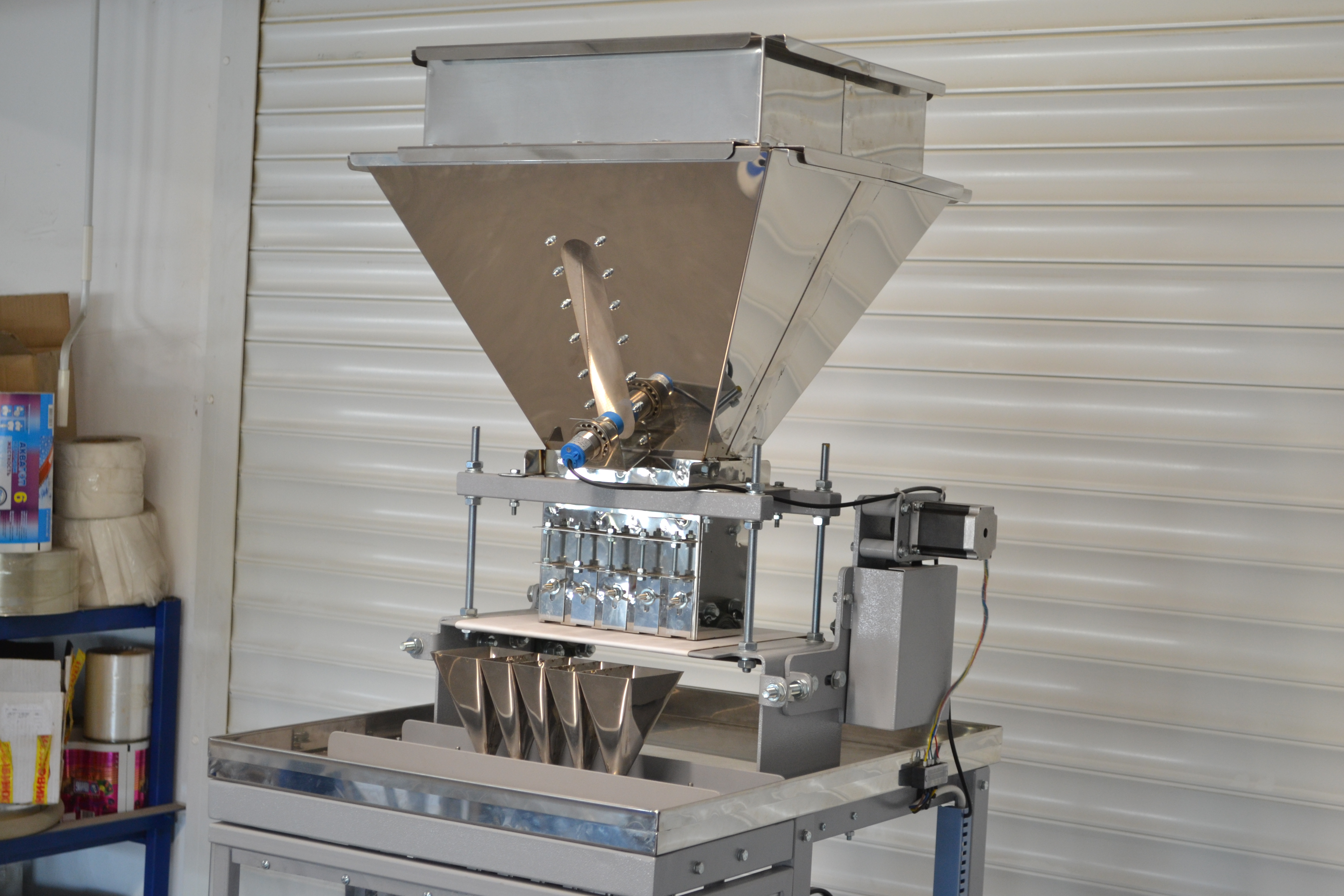

    Дозируемый продукт, благодаря хорошему сцеплению с лентой дозатора, вытягивается с горловины подающего бункера (через регулируемые заслонки в бункере) и перемещает продукт к загрузочным лейкам, через которые он высыпается в трубки. По трубкам продукт поступает в сформированную упаковку (стик) и заполняет ее до заданного уровня.

    После заполнения упаковки до заданной нормы, ЭБУ подает сигнал на шаговый двигатель для запуска привода транспортной ленты, что приводит к запуску нового цикла фасовки продукции.

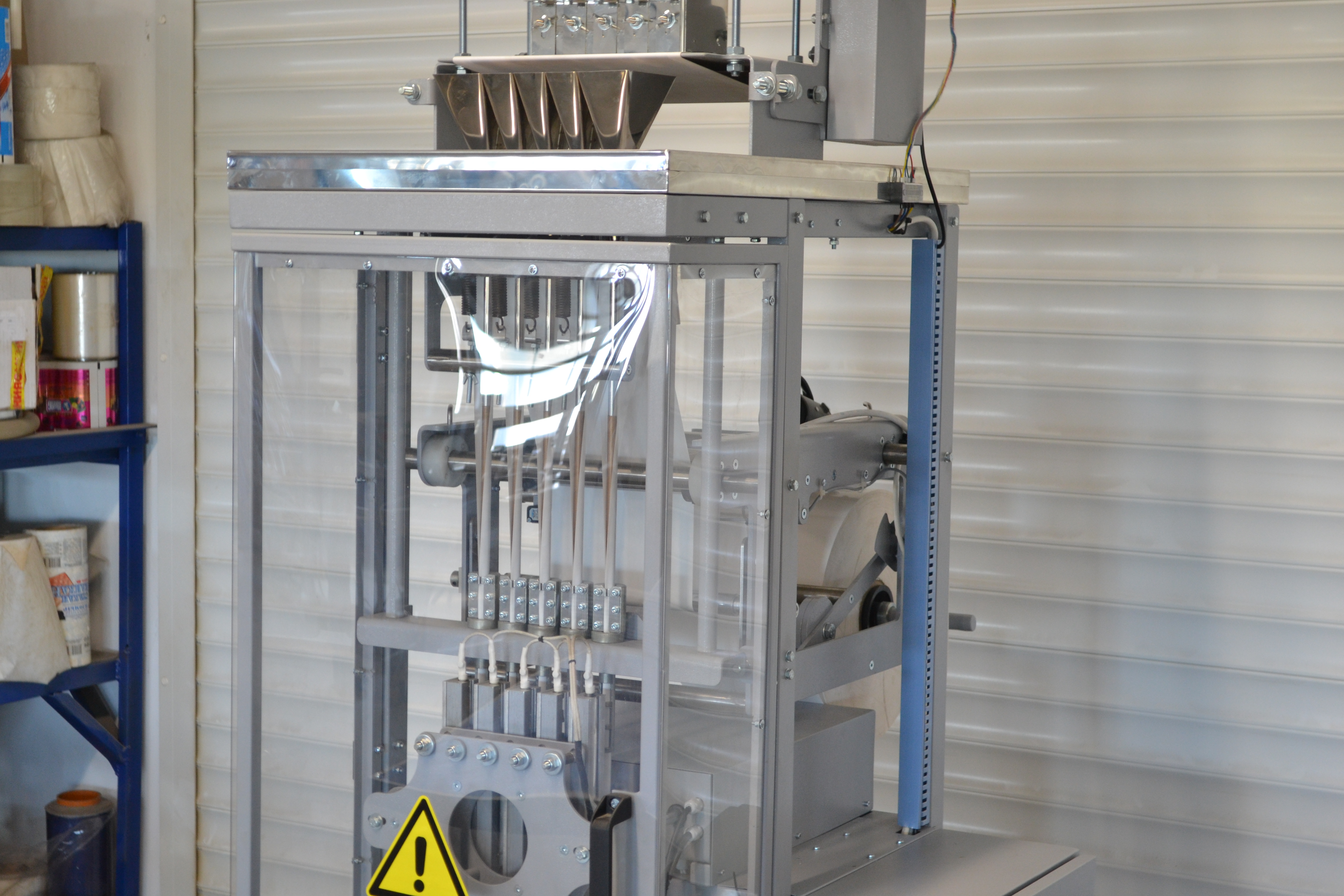

    Узел запайки шва работает по принципу постоянного нагрева.  Запаиваемый тип шва «еврошов» верхний шов уже заполненной упаковки стик. Боковой и нижний шов запаивают стик упаковку для следующей порции продукции. Момент запайки стик-упаковки, происходит смещение нагревательных элементов (губок) которые размещены горизонтально, а также паечного узла (каретки) на заданную длину упаковки в нижнею часть автомата. Губки в момент перемещения вниз, остаются в сжатом положении, что позволяет протягивать упаковочный материал. Происходит разматывание рулона и сворачивание упаковочного материала, через формирователь стик упаковки (воротник), в рукав вокруг направляющей трубки.

    В момент достижения расфасовочной и упакованной продукции в стик-пакет нижней точки автомата, производится ее отделение, при помощи зубчатого (прямого) ножа путем рассечения упаковочного материала.  Просыпаясь сквозь трубку, фасуемый продукт заполняет сформированную упаковку (стик). Отсеченная упаковка падает на пол, в специальную емкость (коробку) или на отводящий транспортер.

  • Особенности

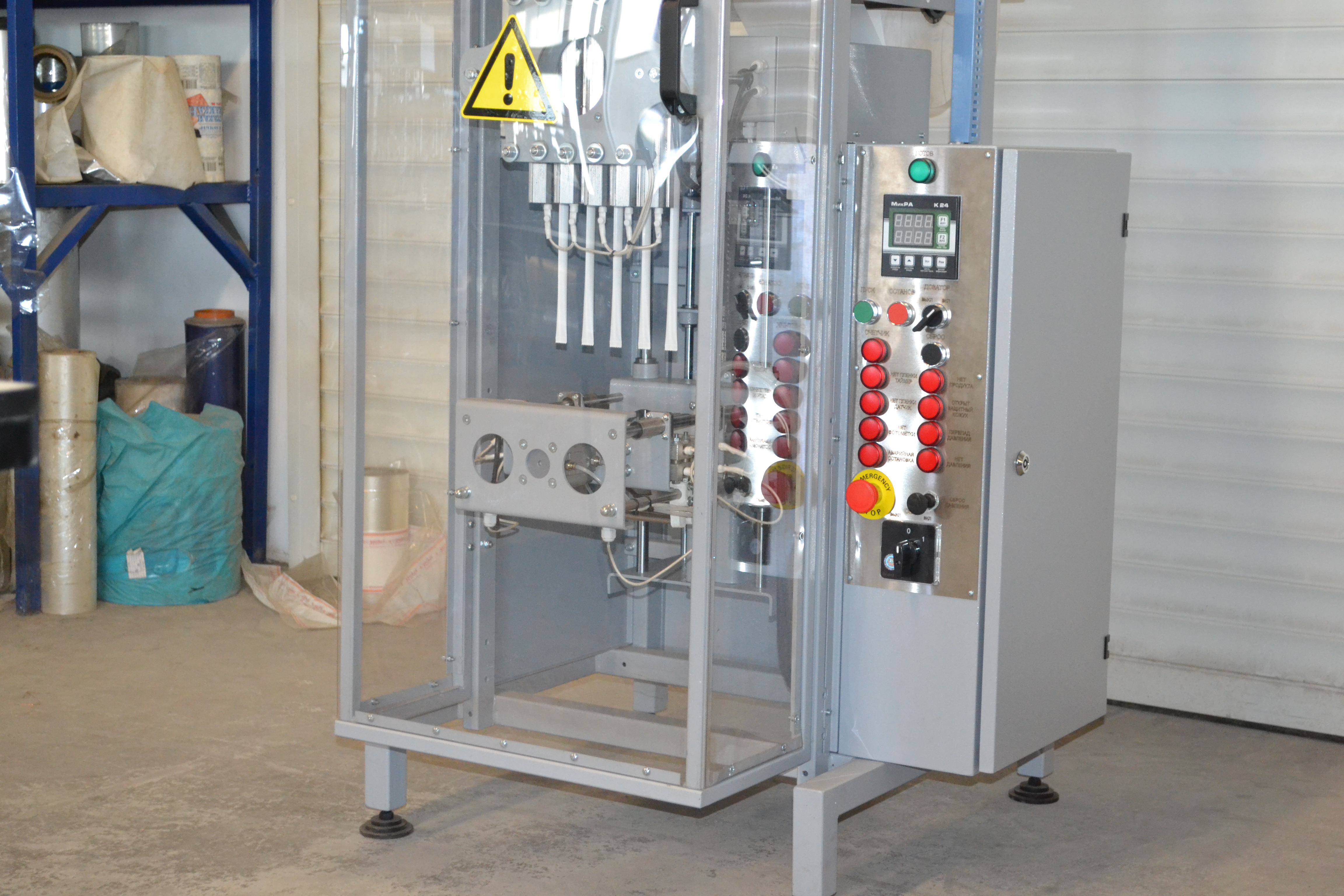

    Фасовочно-упаковочный автомат модели АФ-120-ОМ(Л)1-5 является усовершенствованным потомком модели АФ-120-ОМОтличием новой модели является универсальность ленточного объемного дозатора (отсутствие переходных леек - отсутствие налипания продукта), что позволяет использовать его для отделения на порции (дозировки) практически любых видов продукции, которые применяются для фасовки ив «стик» пакет. Кардинально изменился дизайн. Появилась возможность перемещать оборудование с помощью штабелера без использования поддона. Уменьшилось количество пневматических приводов, что упростило обслуживания оборудования, а так же уменьшились затраты на покупку более дешевого компрессорного оборудования. Органы управления получили дополнительные возможности отслеживать остановки аппарата (датчик наличия продукции в бункере, защемления продукции, остановка при открытии защитного кожуха).

    Выпускается новая версия оборудования в 5 модификациях. Отличием между ними является разница в количестве используемых дорожек (ручьев) упаковки, а так же производительности. Так в модели АФ-120-ОМ(Л)1 – 1 ручей, производительностью до 30 упаковок/минуту. Модель АФ-120-ОМ(Л)5 – 5 ручьев, производительностью до 150 упаковок/минуту.

  • Возможности
    2400-12000 уп/час
  • Тип упаковки
    стик пакет
  • Продукция
    сыпучие продукты
