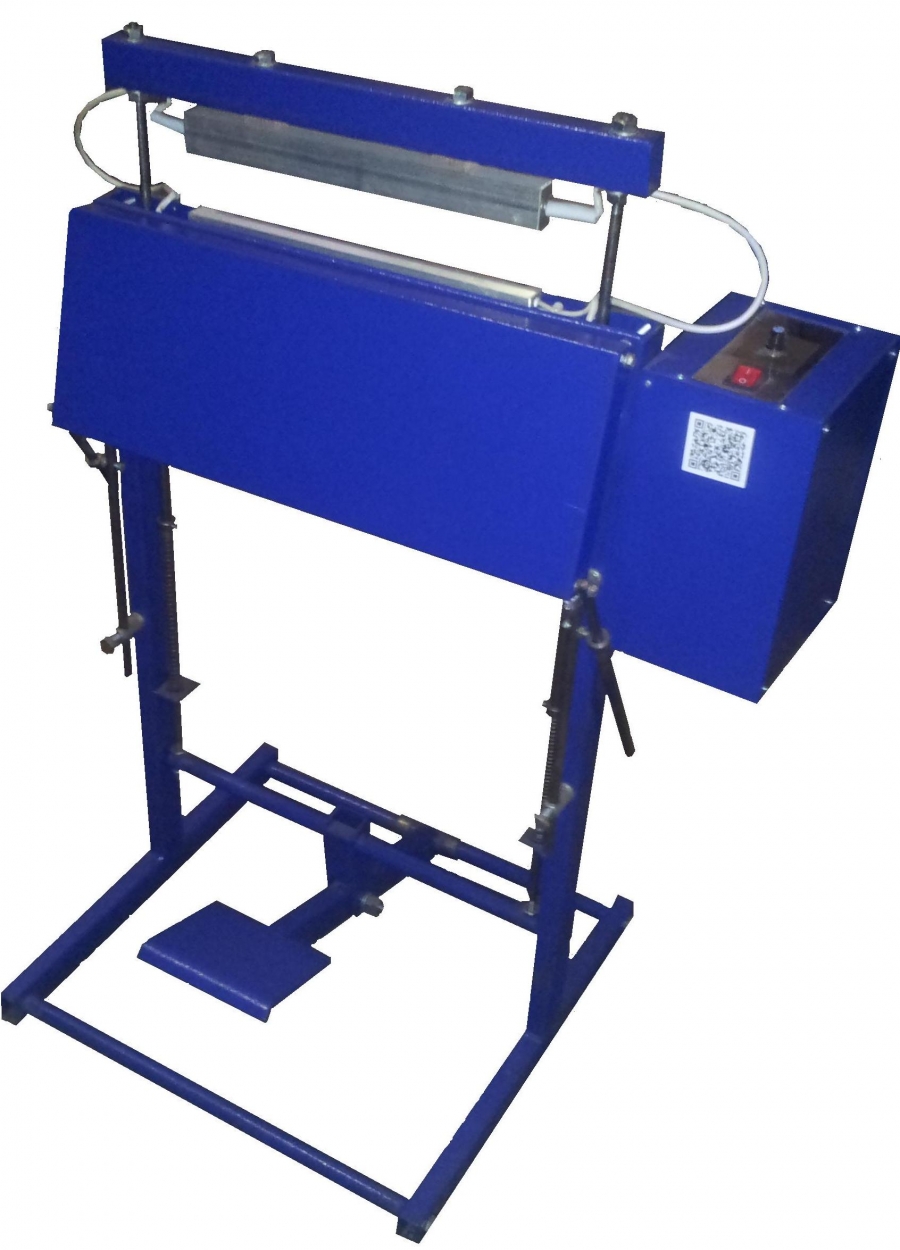

Напольный запайщик постоянного нагрева ZPP-300...500

Запайщики предназначены для запайки пакетов (упаковок) с продукцией, сварки пленок, а также для других задач, для выполнения которых требуется сварка термопластичных полимерных материалов. Пригодны для сварки любых типов пленок, кроме полиэтиленовых.

Данные модели оборудования являются напольными, имеют регулируемую по высоте и под углом полку. Паечный узел приводится в действие с помощью ножного привода, что освобождает оператору обе руки для работы с пакетами и позволяет получить шов типа "еврошов" с продольным рифлением или без рифления (гладкий).

28 p4 f1

25752 грн.

Узнать цену






Дополнительная информация

  • Цена
    25752
  • Характеристика
    Модель ZPP-300...500
    Электропитание, В/Гц 220/50
    Потребление электроэнергии, kВт/час 0,25..0,35
    Пневмопитание*, атм./л.мин. 4/50
    Д/Ш/В (не более), мм 500...700/500/1200
    Вес (не более), кг 35...40
    Время спайки упаковки, сек. 1-2
    Принцип нагрева постоянный нагрев
    Длина/Ширина шва, мм 300...500/20
    Производительность (max.)**, швов/час 2000

    * Пневматические приводы могут быть установлены по желанию заказчика в качестве дополнительной комплектации. Потребление воздуха зависит от частоты включения оператором пневматических приводов. Приведено среднее значение.

    ** Производительность запайщиков зависит от свойств упаковочного материала, его плотности и от усилий оператора.


    Документация

  • Описание работы

    Оператор укладывает на подложку пакет, который требуется запаять, или фрагменты (куски) пленки, которые необходимо сварить, и нажимает на педаль *. При нажатии педали создается давление на вертикальные штоки, которые опускаются вниз, тянут за собой прижимную планку и прижимают ее к нижнему сварному элементу (подложке) **.

    * в моделях, оборудованных пневмоприводами, оператор нажимает на электропедаль, тем самым подавая сигнал на начало работы пневмоприводов.
    ** в моделях, оборудованных пневмоприводами, давление на штоки создается посредством работы таких пневмоприводов.

    В момент прижатия прижимной планки к нижнему сварному элементу (положке) фрагменты (куски) пленки или пакет зажимаются между разогретыми губками сварных элементов (или между губкой и подложкой), начинают плавиться и формируют шов (место расплава полимера). Если губки сварных элементов имеют рифленую поверхность, формируется шов с продольными полосками-зубцами, так называемый «еврошов».

    Поскольку полимеры, свариваемые постоянным нагревом, имеют очень быстрый процесс кристализации, для формирования качественного шва достаточно выдержать прижимную планку в сомкнутом состоянии (не отпускать педаль) 1-2 секунды. При этом место расплава, в отличие от полиэтилена, не требует времени для остывания.

    После сварки шва, отпустить педаль (в результате чего пружины подымут прижимную планку) и вынуть сваренные фрагменты пленки или запаянный пакет. Проконтролировать качество шва – шов должен быть хорошо пропаян и не иметь видимых разрывов.

    Описанную выше последовательность действий необходимо выполнять для сварки каждого шва, учитывая тот факт, что при смене типа или толщины упаковочного материала, в данном упаковочном оборудовании, возможно, необходимо будет отрегулировать температуру нагрева сварного элемента.

  • Особенности

    Запайщики предназначены для запайки пакетов (упаковок) с продукцией (запайки последнего шва) типом шва "еврошов". При этом шов, в зависимости от исполнения сварных элементов (губок), может быть как с рифлением, так и без него (гладкий). Запайшики не пригодны для сварки полиэтилена, в связи с чем используются, в основном, для запайки упаковок, выполяющих декоративную функцию (прозрачные полипропиленовые пакетики для штучной продукции, сувениров и т.д.).

    Существуют следующие модели данных запайщиков: ZPP-300 (ZPP-500), ZPP-300-D (ZPP-500-D). Отличаются длинной шва (300 и 500 мм), наличием датора в паечном узле: в моделях без индекса "D" датор в паечном узле отсутствует, с индексом "D" - датор установлен. Датор позволяет наносить на сваренный шов (путем выдавливания) 6 знаков в формате "XX XX XX" (день, месяц, год).

  • Комплектация

    Стандартная комплектация

    • Паечный узел постоянного нагрева, с прижимной траверсой;
    • Накопительный стол, с механической регулировкой по высоте;
    • Механическая педаль, для смыкания траверс паечного узла;
    • Блок управления с индикацией и регулировкой времени пайки.



    Дополнительная комплектация

    • Пневматический привод;
    • Боковая педаль.



    Оснащение

    • БУ и все элементы – PackTech (Украина);
    • Пневмоприводы - CAMOZZI (Италия).
  • Возможности
    до 2000 швов/час
  • Продукция
    пакеты
  • Типы пленок
    любые, кроме ПВХ,ПОФ,ПЭ
