Дополнительная информация

• Цена
  3016000
• Характеристика

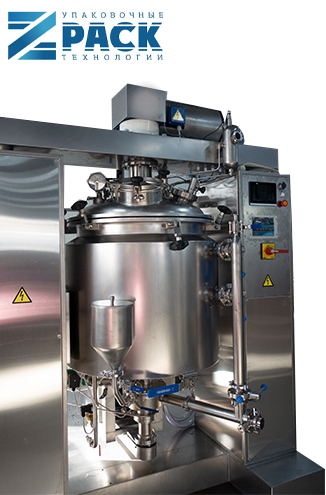

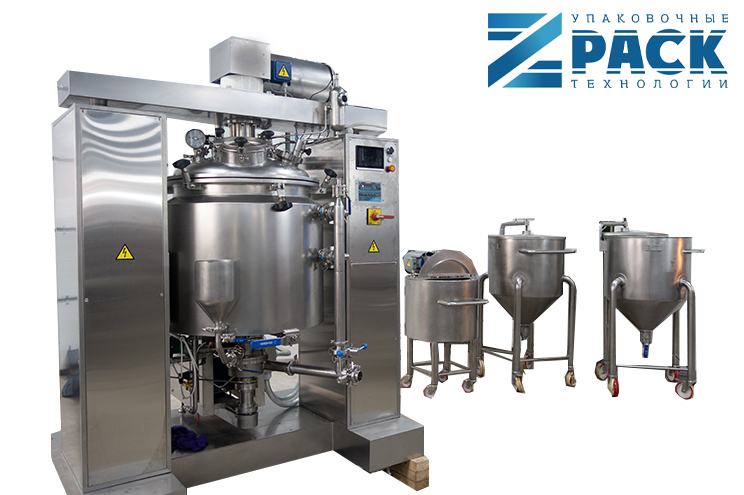

  Характеристики реактора:
  рабочий объем, л	200
  корпус с приварным эллиптическим днищем	и отъемной эллиптической крышкой

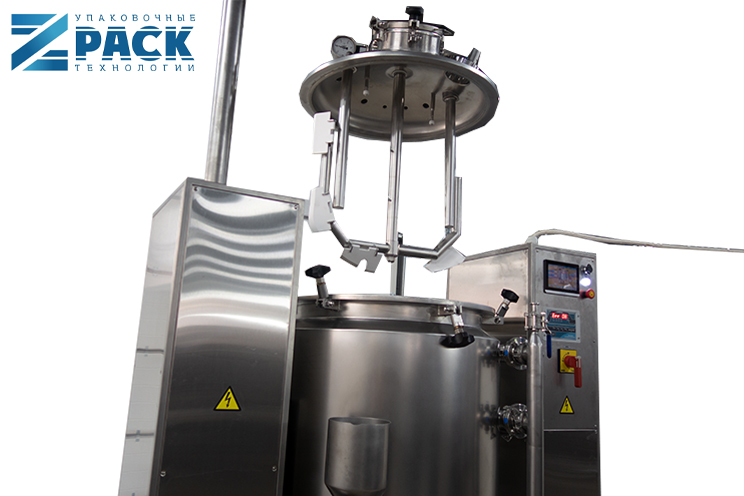

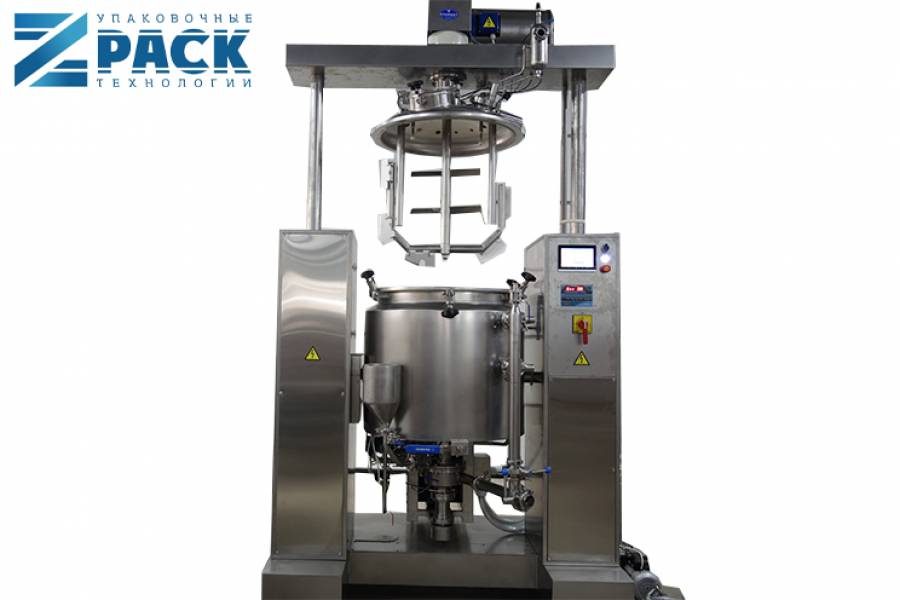

  механизм подъема крышки	2х стоечный электромеханический

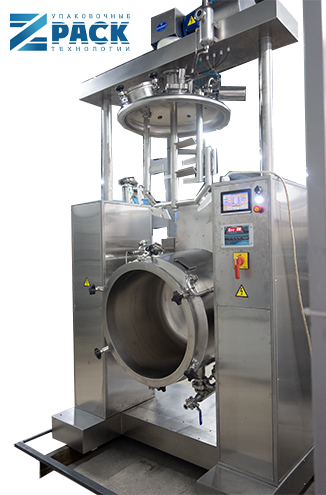

  механизм поворота (опрокидывания)	корпуса после подъема крышки
  давление в корпусе, бар	от – 0,9 до + 2,0
  То max, в корпусе оС	до +95
  рубашки корпуса: теплообменная, оснащенная ТЭН-ми	для нагрева продукта и теплоизолирующая
  давление в рубашке, бар	до + 3,0
  То max, в рубашке оС	до + 98

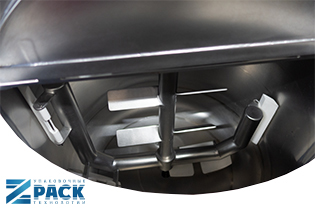

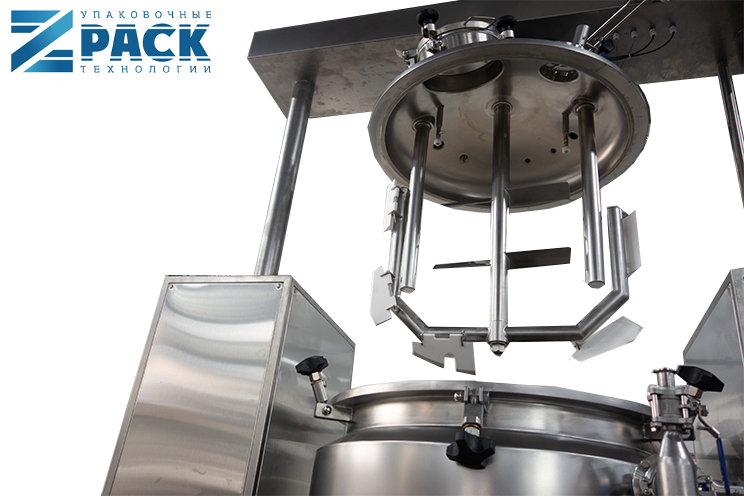

  якорная мешалка с плавающими скребками из тефлона	с плавно регулируемой скоростью в диапазоне  от 15 до 60 об/мин
  валы мешалки и ротора диспергатора уплотняются двойными	торцевыми уплотнениями с независимой системой смазки и охлаждения;
  внешний контур циркуляции	и выгрузки продукта Dn50
  вынесенный из корпуса гомогенизатор	роторного типа 2-х ступенчатый

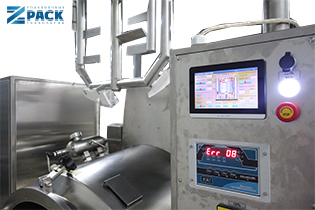

  Пульт управления оснащен электрокомпонентами для управления всеми системами реактора:
  механизмом подъема крышки	и механизмом наклона (поворота) корпуса
  частотными регуляторами привода	мешалки и ротора гомогенизатора
  ПИД-регулятором для регулировки	температуры продукта
  материал изготовления в контакте с продуктом	сталь AISI 316 L (03Х17Н9М2)
  материал изготовления не в контакте с продуктом	сталь AISI 304 (07Х17Н9)
  контактирующих с продуктом Ra	≤ 0,6
  наружные поверхности Ra	≤ 0,8
  наружных сварных швов Ra	≤ 1,6

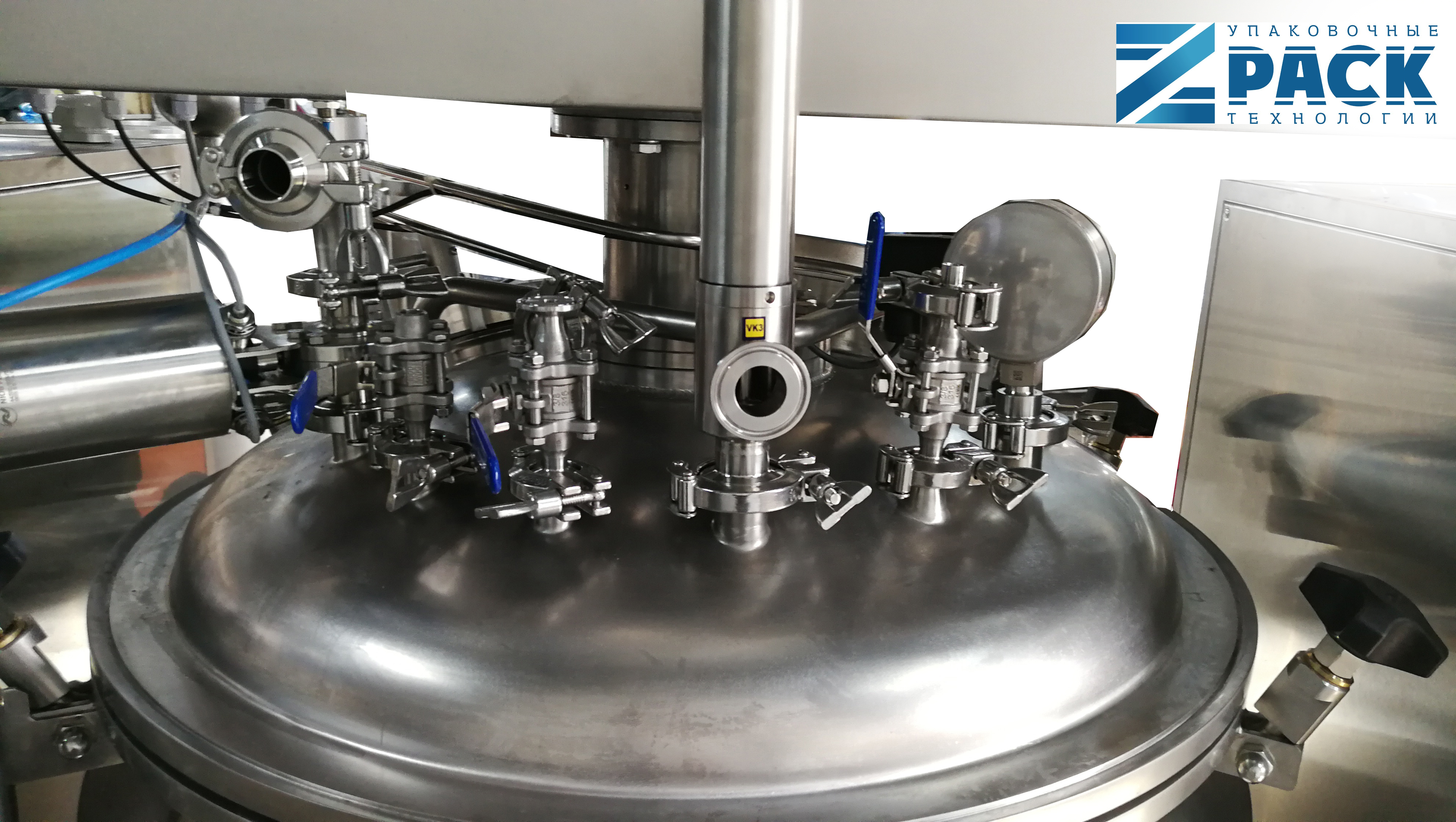

  Оснащение крышки:
  смотровое окно Dn100	со стеклоочистителем и фонарем подсветки
  люк технологический	Dn 200
  мановакуумметр	штуцер Dn 20
  есть датчик давления	есть клапан предохранительный
  подача вакуума	штуцер Dn10 c краном – воздушка
  ехнологический	штуцер Dn 20
  технологический	штуцер Dn50

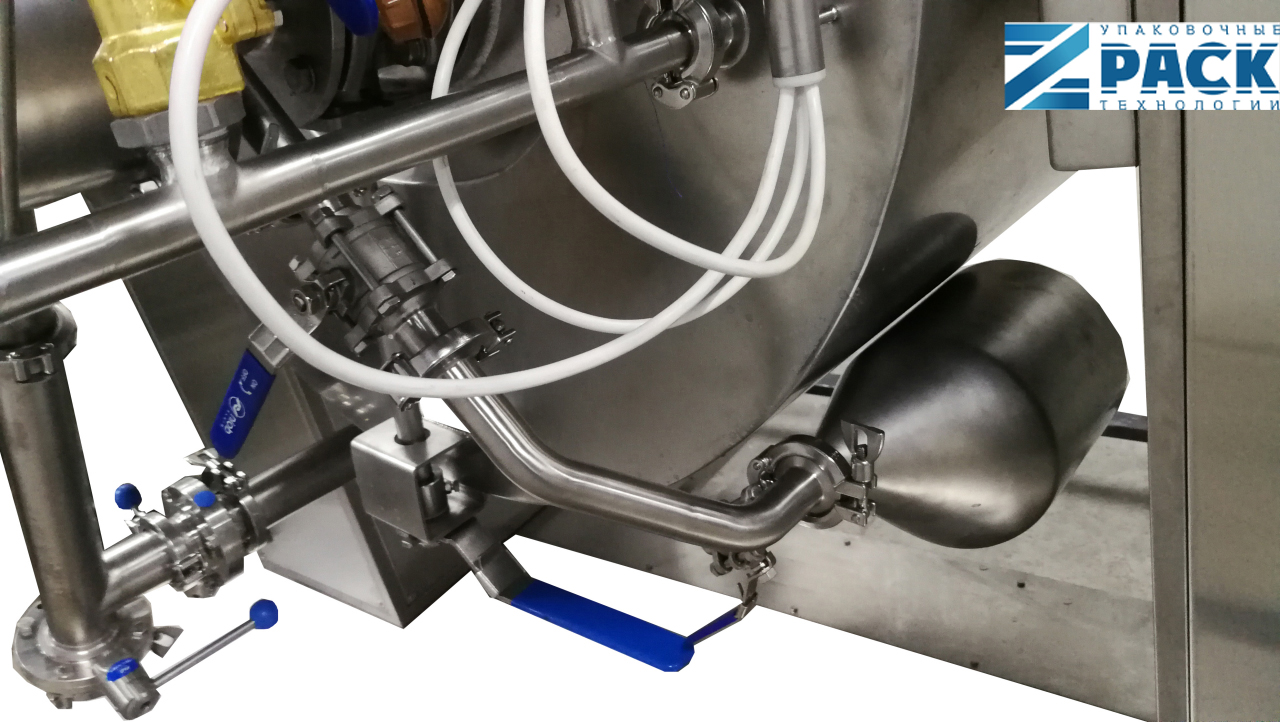

  Оснащение днища:
  донный шаровый вентиль Dn65 для подачи компонентов  продукта	в корпус диспергатора и далее в контур циркуляции.
  датчик температуры ТСП
  Установленная мощность, кВт:
  привод якорной мешалки	3
  привод гомогенизатора	11
  привод подъема крышки корпуса	0,37
  привод наклона корпуса	0,37
  ТЭН в рубашке	15
  циркуляционный насос теплоносителя	0,12
  вакуум насос	1,3
  Габаритные размеры, мм, не более: (без вакуум насоса)
  длина	1350
  ширина	1700
  высота с опущенной крышкой	2400
  высота с поднятой крышкой	3150
  Масса нетто, кг	1100

• Особенности

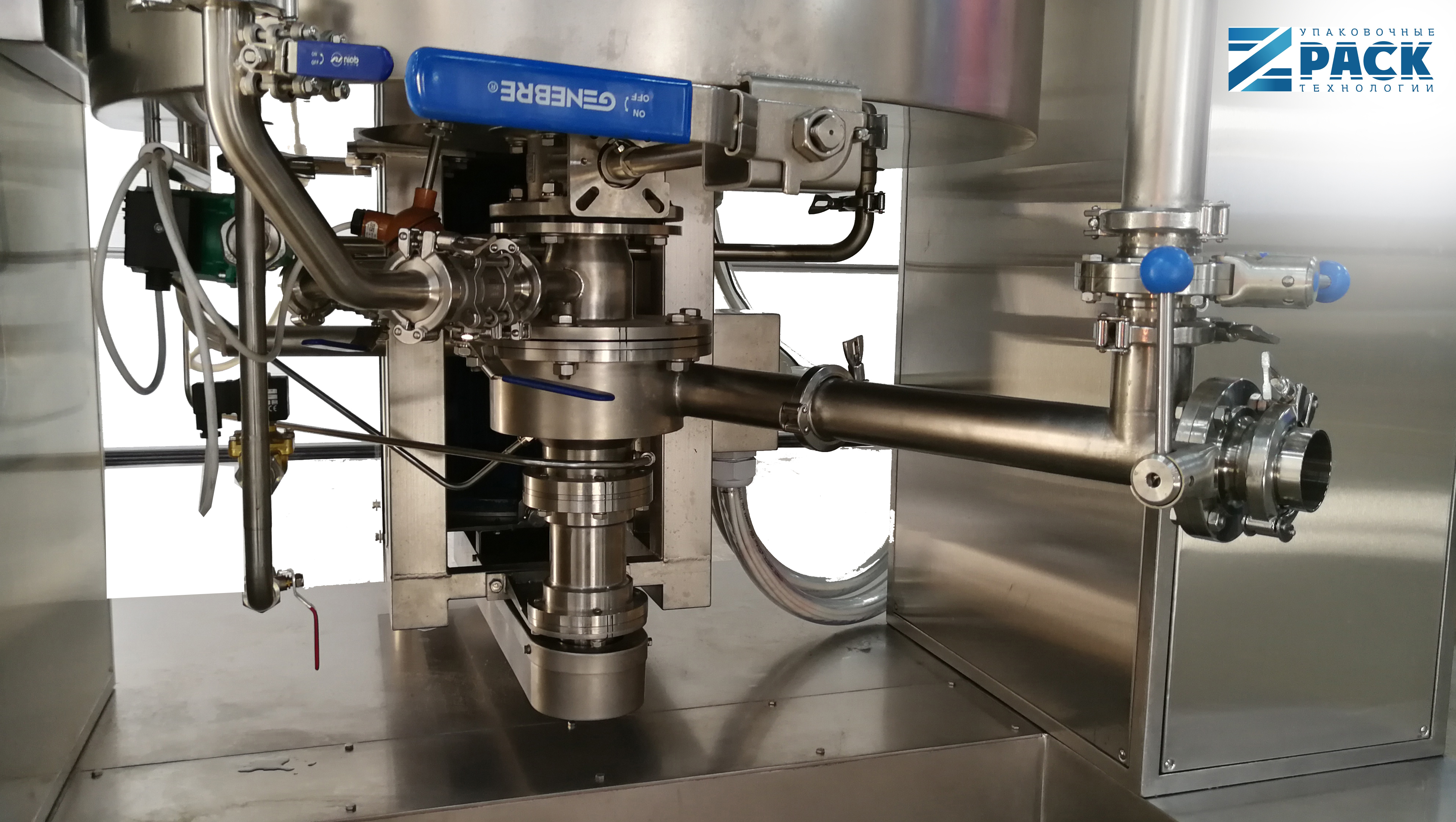

  – вынесенный из корпуса гомогенизатор роторного типа 2-х ступенчатый.

  1-я ступень представляет собой шнековый осевой насос, который производит предварительное смешивание и нагнетание компонентов продукта в камеру 2-й ступени, а также обеспечивает циркуляцию и выгрузку продукта;

  2-я ступень, состоящая из ротора и статора, гомогенизирует смесь.

  – дисперсность смеси «жидкость-жидкость» после  гомогенизации – от 5-ти до 50,0 мкм, в зависимости от видов продукта и времени гомогенизации.

  Выгрузка продукта производится через выгрузочный патрубок контура циркуляции Dn50;

  Дополнительные опции:

  – механизм наклона (поворота) корпуса;

  – внешний контур циркуляции продукта с 2-мя вводами продукта в корпус реактора;

  – автоматическая система наполнения корпуса водой в составе системы тензометрии и автоматического клапана в крышке корпуса, отсекающего подачу воды после подачи запрограммированного количества воды;

  – система тензометрии в составе 4-х тензодатчиков и контроллера системы с дисплеем в пульте управления;

  – система ввода компонентов продукта в зону гомогенизации (1-ю камеру гомогенизатора) в составе воронки, трубопровода и регулируемого клапана;

  – автономная вакуум система в составе вакуум насоса и вакуум ловушки и автоматики поддержания заданной глубины вакуума;

• Документация

  Паспорт, инструкция по эксплуатации, паспорт сосуда работающего под давлением и комплект документации для дальнейшей аттестации производства с протоколами FAT/SAT, OQ/IQ.

• Комплектация

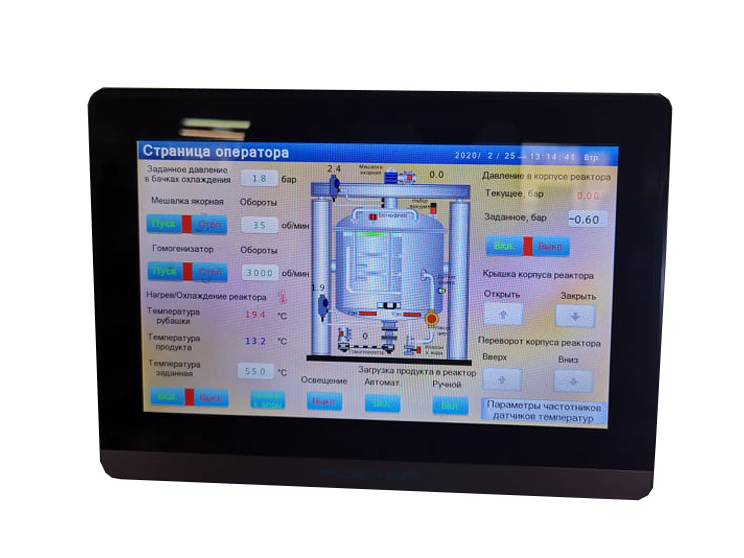

  Пульт может быть кнопочный либо с панелью оператора и активной мнемосхемой с управлением всеми системами реактора.

• Возможности
  Рабочий объем - 200 л
• Продукция
  жидкости
