Нутч-фильтр NF-3000

Галерея изображений

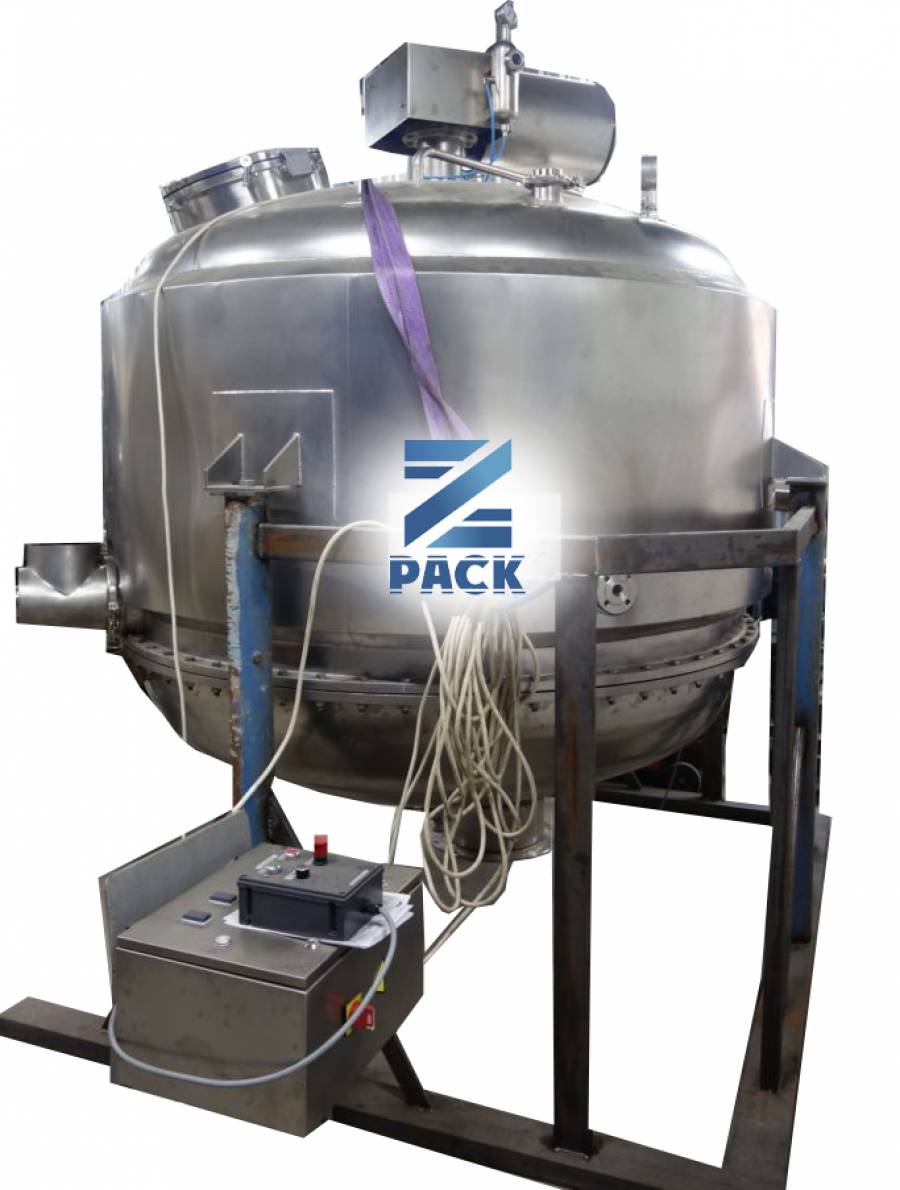

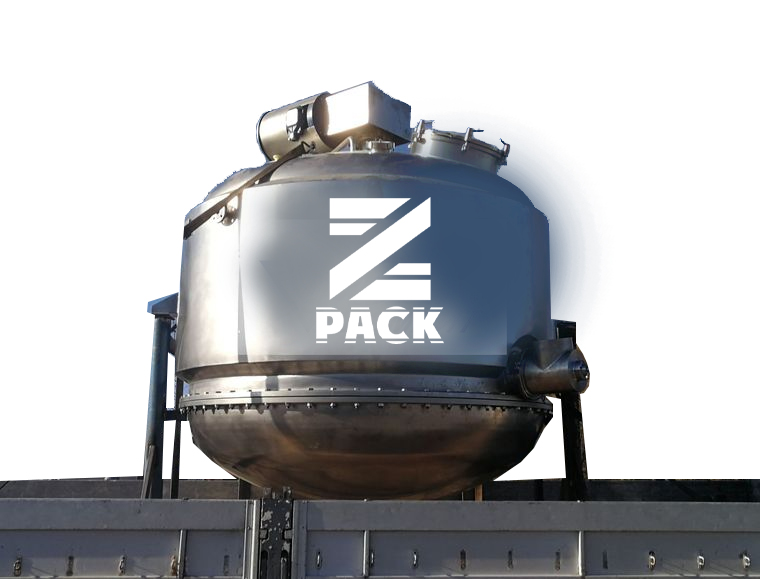

Нутч-фильтр НФ-3000

Назначение фильтра

Фильтр представляет собой многофункциональный аппарат емкостного типа с функциями вакуумной фильтрации, растворения, отмывки, усреднения, перемешивания, нагрева, сушки и выгрузки готового продукта.

Обогрев корпуса реактора происходит за подачи внешнего подогретого теплоносителя в теплообменную рубашку.

– рубашки корпуса: теплообменная и теплоизолирующая;

– мешалка комбинированная рамно-ленточная, выполняющая равномерное перемешивание продукта в объеме фильтра в процессе его приготовления и его выгрузку после открытия выгрузочного отверстия;

– обороты мешалки, об/мин от 10 до 30

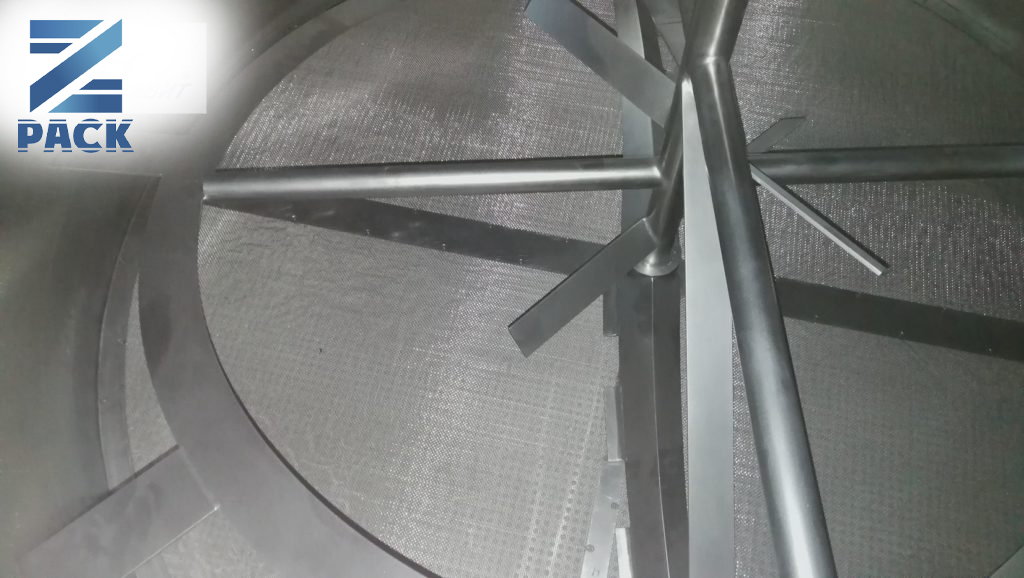

– нижняя часть мешалки выполнена таким образом, чтобы продукт смещался от центральной оси корпуса к периферии, одновременно очищая фильтрующую сетку от находящегося на ней продукта.

– вал мешалки уплотняется двойным торцевым уплотнением с независимой системой смазки и охлаждения;

3915000 грн.

Дополнительная информация

Цена

3915000

Характеристика

Характеристики фильтра:
рабочий объем, л	3000
внутренний диаметр корпуса, мм	2000
исполнение	стационарное на боковых лапах
корпус с приварной эллиптической крышкой	и отъемным эллиптическим днищем
давление в корпусе, бар	от 0 до 3,0
То-ра, в корпусе оС	от 20 до 100
давление в рубашке, бар	до 2,0
То-ра, в рубашке оС	от 20 до 100
Установленная электрическая мощность, кВт	8,15
в т.ч. привода мешалки	7,5
опционно, вакуум насос	0,55
пульт управления	0,1
Параметры питающей сети	3 Ф; f=50 Гц; U= 220/380 В
Материал изготовления	сталь AISI 304 (07Х17Н9);
Чистота обработки поверхностей, Ra:
внутренние	≤ 0,8 мкм
внешние	≤1,6 мкм
наружные сварные швы	очищены и пасcивированы
Габаритные размеры, мм
длина	2510
ширина	2280
высота	2740
Масса, кг	1820

Особенности

Оснащение боковой поверхности корпуса:

– термогильза с датчиком температуры продукта;

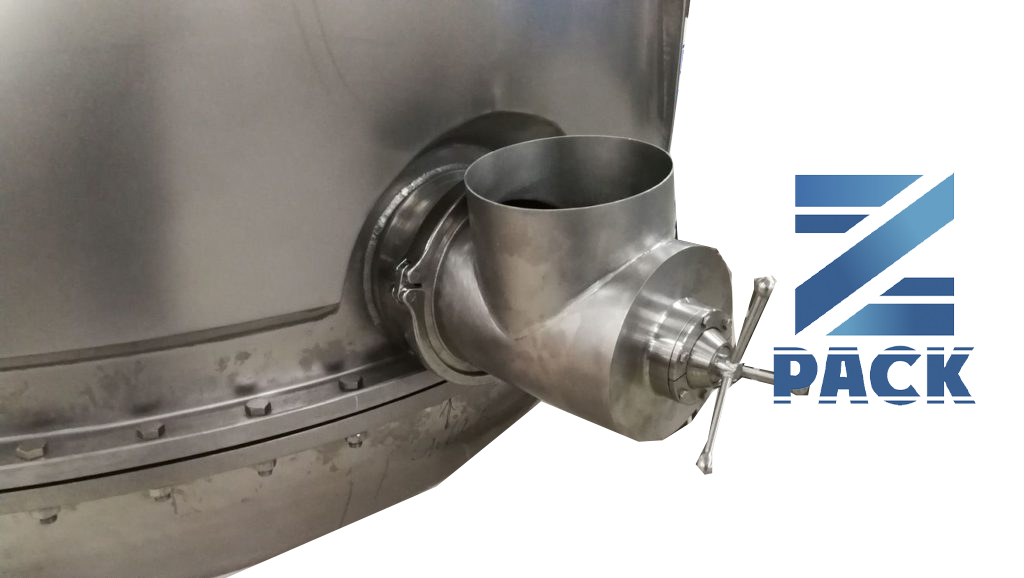

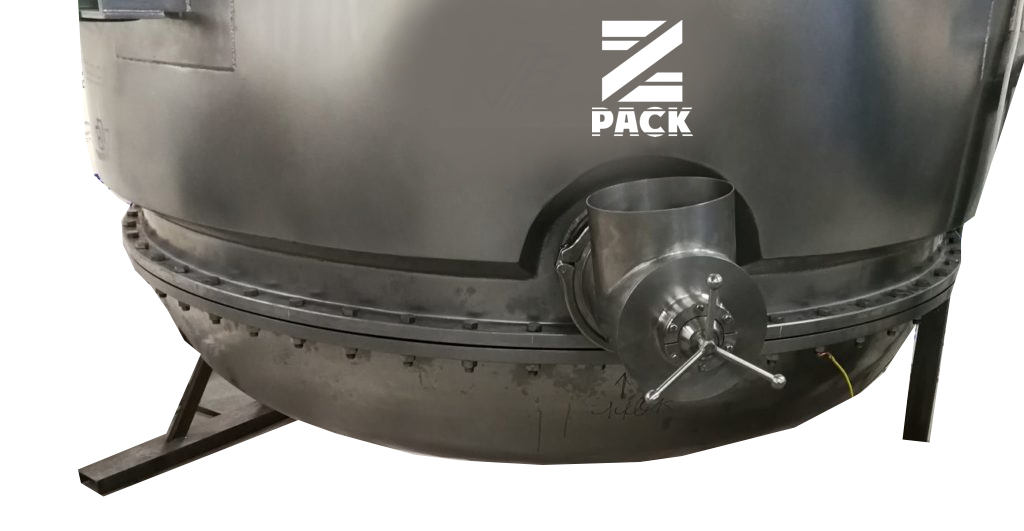

– клапан Dn200 выгрузки готового продукта после окончания фильтрации и сушки;

– при выгрузке вязкого продукта опционно можно укомплектовать фильтр мобильным выгрузочным устройством шнекового типа, производительность которого согласуется с производительностью мешалки в режиме выгрузки;

Оснащение днища:

– кольцевые опоры для опирания основания сетки на днище корпуса;

– основание сетки с фильтрующей сеткой зафиксированной прижимными планками; параметры фильтрующего элемента (сетки или ткани) задаются Заказчиком в зависимости от свойств продукта и требуемых параметров фильтрации;

– нижняя опора вала мешалки с подшипником скольжения;

– моечные головки;

– вентиль слива фильтрата – Dn32;

– шаровый вентиль слива продукта Dn32 с ручным приводом;

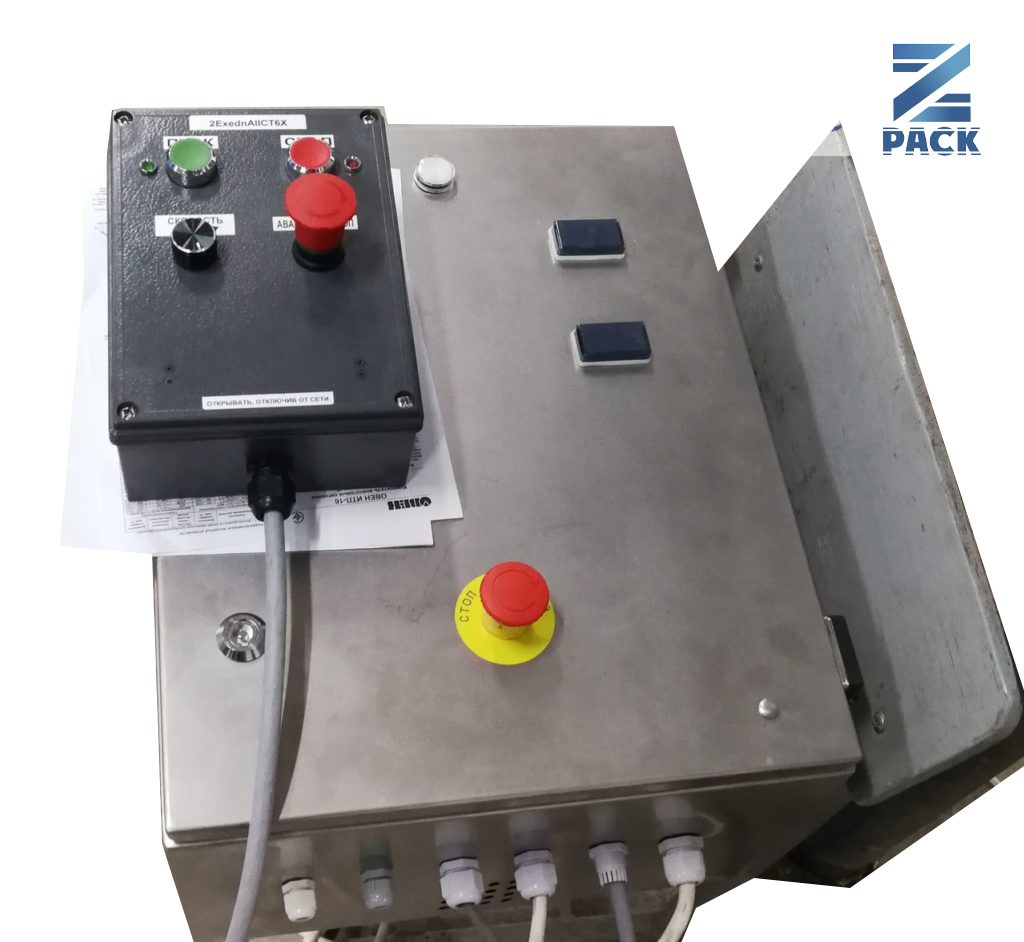

Оснащение пульта управления, в исполнении Ех:

– кнопки «Пуск-Стоп» привода мешалки;

– ручка регулировки оборотов мешалки;

– кнопка «Общий стоп»

Оснащение шкафа управления, который выносится из опасной зоны (Ех и комплектуется электрокомпонентами в обычном испонении):

– частотным регулятором привода мешалки;

– ПИД-регулятором для регулировки температуры продукта;

– опционно, архиватором для архивирования всех параметров технологического процесса;
Документация

Паспорт, инструкция по эксплуатации, паспорт сосуда, работающего под. давленим и комплект паспортов на комплектующие и сертификаты на материалы изготовления.
Возможности

Рабочий объем - 3000 л
Продукция

жидкости
