Дополнительная информация

  • Цена 3045000
  • Характеристика



    Рабочий объем, л  1600
    внутренний диаметр корпуса, мм  1450
    исполнение стационарное на боковых лапах
    корпус с приварной эллиптической крышкой и отъемным эллиптическим днищем
    давление в корпусе, бар  от – 0,7 до + 0,0
    тихоходная, ленточно-скребковая с плавно регулируемой скоростью в диапазоне  от 0 до 30 об/мин
    вал мешалки уплотняется двойным торцевым уплотнением с независимой системой смазки и охлаждения
    Оснащение крышки:
    смотровое окно со стеклоочистителем и фонарем подсветки Dn100
    люк технологический Dn 500
    мановакуумметр – штуцер Dn 20
    клапан предохранительный Dn25
    подача вакуума – штуцер c краном – воздушка Dn20
    подача азота Dn20
    датчик температуры Dn20
    технологический штуцер Dn 20
    штуцер коллектора СИП-мойки (3-и головки спрейбола) Dn20
    резервный штуцер (2-е шт.) Dn40
    резервный штуцер (1-а шт.) Dn32
    Оснащение корпуса:
    отверстие Dn 200 в боковой поверхности корпуса на фильтрующей сеткой, закрываемое глушкой с ручным управлением
    Оснащение днища:
    нижний спуск – шаровый вентиль Dn 32
    штуцер СИП-мойки (головки – 3 шт) Dn 20
    штуцер – подачи вакуума Dn 20
    Установленная мощность, КВт:
    привод мешалки 15,0
    Материал изготовления:
    в контакте с продуктом сталь AISI 316 L (03Х17Н9М2)
    не в контакте с продуктом сталь AISI 304 (07Х17Н9)
    Чистота обработки поверхностей корпуса:
    контактирующих с продуктом Ra ≤ 0,6
    наружные поверхности Ra ≤ 0,8
    наружных сварных швов Ra ≤ 1,6
    Габаритные размеры, мм, не более:
    длина 1980
    ширина 1850
    высота 2140
    Масса нетто, кг 950
  • Особенности

    Оснащение корпуса:

    – отверстие Dn 200 в боковой поверхности корпуса на фильтрующей сеткой, закрываемое глушкой с ручным управлением;



    Пульт управления оснащен электрокомпонентами для управления всеми системами фильтра:

    – частотным регулятором привода мешалки;

    – архиватором для архивирования всех параметров технологического процесса;

    Пульт может быть в кнопочном исполнении либо с панелью оператора и активной мнемосхемой с управлением всеми системами реактора

  • Документация

    Паспорт, инструкция по эксплуатации, паспорт сосуда работающего под давлением и сертификаты на материалы и паспорта на комплектующие изделия.

  • Комплектация

    Опционно, реактор может быть оснащен:  – шнековым питателем для ускорения выгрузки сыпучего продукта через окно в боковой поверхности Dn200 после окончания фильтрации и сушки продукта;  – системой тензометрии для автоматизации загрузки компонентов и учета готового продукта по весу;  – датчиком уровня для автоматизации загрузки компонентов и учета готового продукта по объему.

  • Возможности Рабочий обьем - 1600 л
  • Продукция жидкости

Дополнительная информация

  • Цена 3915000
  • Характеристика

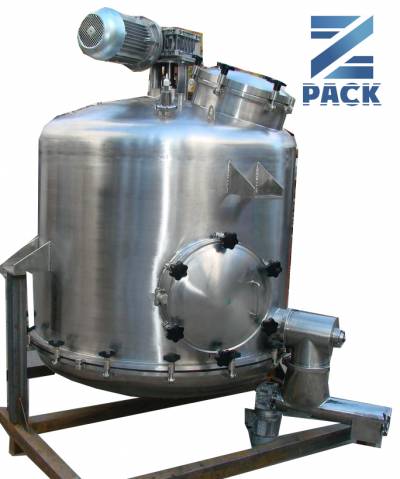

    Характеристики фильтра:
    рабочий объем, л 3000
    внутренний диаметр корпуса, мм 2000
    исполнение стационарное на боковых лапах
    корпус с приварной эллиптической крышкой и отъемным эллиптическим днищем
    давление в корпусе, бар от 0 до 3,0
    То-ра, в корпусе оС от 20 до 100
    давление в рубашке, бар до 2,0
    То-ра, в рубашке оС от 20 до 100
    Установленная электрическая мощность, кВт 8,15
    в т.ч. привода мешалки 7,5
    опционно, вакуум насос 0,55
    пульт управления 0,1
    Параметры питающей сети 3 Ф; f=50 Гц; U= 220/380 В
    Материал изготовления сталь AISI 304 (07Х17Н9);
    Чистота обработки поверхностей, Ra:
    внутренние ≤ 0,8 мкм
    внешние ≤1,6 мкм
    наружные сварные швы очищены и пасcивированы
    Габаритные размеры, мм
    длина 2510
    ширина 2280
    высота 2740
    Масса, кг 1820
  • Особенности

    Оснащение боковой поверхности корпуса:

    – термогильза с датчиком температуры продукта;

    – клапан Dn200 выгрузки готового продукта после окончания фильтрации и сушки;

    – при выгрузке вязкого продукта опционно можно укомплектовать фильтр мобильным выгрузочным устройством шнекового типа, производительность которого согласуется с производительностью мешалки в режиме выгрузки;



    Оснащение днища:

    – кольцевые опоры для опирания основания сетки на днище корпуса;

    – основание сетки с фильтрующей сеткой зафиксированной прижимными планками; параметры фильтрующего элемента (сетки или ткани) задаются Заказчиком в зависимости от свойств продукта и требуемых параметров фильтрации;

    – нижняя опора вала мешалки с подшипником скольжения;

    – моечные головки;

    – вентиль слива фильтрата – Dn32;

    – шаровый вентиль слива продукта Dn32 с ручным приводом;



    Оснащение пульта управления, в исполнении Ех:

    – кнопки «Пуск-Стоп» привода мешалки;

    – ручка регулировки оборотов мешалки;

    – кнопка «Общий стоп»



    Оснащение шкафа управления, который выносится из опасной зоны (Ех и комплектуется электрокомпонентами в обычном испонении):

    – частотным регулятором привода мешалки;

    – ПИД-регулятором для регулировки температуры продукта;

    – опционно, архиватором для архивирования всех параметров технологического процесса;

  • Документация

    Паспорт, инструкция по эксплуатации, паспорт сосуда, работающего под. давленим и комплект паспортов на комплектующие и сертификаты на материалы изготовления.

  • Возможности Рабочий объем - 3000 л
  • Продукция жидкости

Дополнительная информация

  • Характеристика



    Характеристики сборника:
    рабочий объем, л 2000
    внутренний диаметр корпуса, мм 1400
    исполнение стационарное на вертикальных опорах
    корпус с приварными эллиптической крышкой и эллиптическим днищем
    давление в корпусе, бар от 0 до 2,0
    Оснащение днища:
    шаровый вентиль слива продукта Dn50 с ручным приводом
    Материал изготовления сталь AISI 316 L (03Х17Н9М2) или 304 (07Х17Н9)
    Чистота обработки поверхностей, Ra, мкм:




    внутренние ≤ 0,63
    внешние ≤ 0,8
    наружные сварные швы очищены и пасcивированы
    Габаритные размеры, мм
    длина 1410
    ширина 1410
    высота 2400
    Масса, кг 700
  • Особенности

    Оснащение крышки:

    – люк технологический Dn400;

    – смотровое окно Dn100 со стеклоочистителем и фонарем подсветки;

    – мановакууметр;

    – клапан предохранительный;

    – штуцер загрузки продукта Dn50;

    – штуцер технологический Dn20 (3 шт);

    – штуцер коллектора 3-х моечных головок-спрейболов;

    – штуцер резервный Dn32 – 1 шт;

    – штуцер резервный Dn40 – 2 шт;

    – датчик давления;



    Оснащение боковой поверхности корпуса:

    – опционно может оснащаться пробоотборником;

  • Документация

    Паспорт, инструкция по эксплуатации, паспорт сосуда, работающего под. давленим и комплект паспортов на комплектующие и сертификаты на материалы изготовления.

  • Комплектация

    Опционно, может оснащаться системой тензометрии для учета количества полупродукта в сборнике.

  • Возможности Рабочий объем - 2000 л
  • Продукция жидкости

Дополнительная информация

  • Цена 1551500
  • Характеристика



    Характеристики центрифуги:
    рабочий объем, л 100
    исполнение мобильное на транспортной тележке
    корпус с приварным плоским днищем и отъемной эллиптической крышкой
    давление в корпусе, кПа вакуум  с остаточным давлением ≤20 кПа
    То-ра, в корпусе оС от 5 до 80
    давление в рубашке, бар до 2,0
    То-ра, в рубашкее оС от 5 до 90
    Обогрев корпуса реактора происходит за подачи внешнего подогретого теплоносителя в теплообменную рубашку.



    рубашки корпуса теплообменная и теплоизолирующая
    роторная мешалка с дисковым ротором с плавно регулируемой скоростью в диапазоне  от 3000 до 4000 об/мин.
    вал мешалки уплотняется двойным торцевым уплотнением с независимой системой смазки и охлаждения
    Оснащение крышки:
    смотровое окно Dn100 со стеклоочистителем и фонарем подсветки
    штуцер подачи продукта Dn15
    подача вакуума – штуцер Dn15 c краном – воздушка
    технологический штуцер Dn 20 – 2 шт.
    шаровый вентиль слива продукта Dn50 с ручным приводом
    Параметры питающей сети 3 Ф; f=50 Гц; U= 220/380 В
    Опционная комплектация мобильная тележка с механизмом подъема корпуса
    Материал изготовления сталь AISI 304 (07Х17Н9)
    Чистота обработки поверхностей реактора
    в контакте продуктом Ra ≤ 0,63
    наружные поверхности Ra ≤ 0,8
    Габаритные размеры, мм
    длина 1600
    ширина 690
    Высота
    -с опущенной крышкой 1685
    -с поднятой крышкой 1760
    Масса, кг 185
  • Особенности

    Оснащение днища:

    – шаровый вентиль слива продукта Dn50 с ручным приводом;



    Оснащение пульта управления, оборудованного PLC, на который выведены органы управления, индикации и управления всеми механизмами и системами реактора:

    – механизмом подъема крышки реактора;

    – частотными регуляторами приводов мешалки и ротора гомогенизатора;

    – давлением и температурой в корпусе реактора;

    – ПИД-регулятором для регулировки температуры продукта;

    – архиватором для архивирования всех параметров технологического процесса;

  • Документация

    Паспорт, инструкция по эксплуатации, и комплект паспортов на комплектующие и сертификаты на материалы изготовления.

  • Комплектация

    Опционная комплектация:

    автономная система получения вакуума в составе вакуум насоса, вакуум ловушки и автоматики поддержания заданной глубины вакуума.

  • Возможности рабочий объем - 100 л
  • Продукция жидкости
