Автоматы серии «Стабило»

Автоматы серии «Стабило»

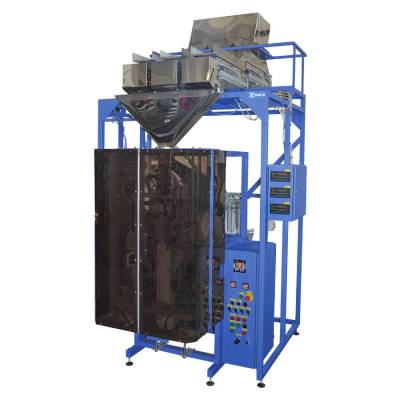

Фасовочные автоматы серии "стабило" представляют собой фасовочно-упаковочные станки, позволяющие разделить на дозы (порции) сыпучие, трудно сыпучие или жидкие продукты, а так же упаковать каждую из доз в отдельную упаковку в форме "стоячий пакет" с пропайкой боковых граней (стабило-бэг, stabilo-bag).

Фасовочно-упаковочные автоматы  серии "стабило" являются самостоятельно действующими фасовочными машинами, не требуют вмешательства оператора в процесс своей работы, кроме подачи фасуемого продукта в накопительный бункер фасовочного автомата и забора готовых упаковок с продукцией.

Дополнительная информация

  • Цена 435000
  • Характеристика
    Электропитание, В/Гц 380/50
    Потребление электроэнергии, kВт/час 2,5
    Пневмопитание**, атм./л.мин. 6/350
    Длина /Ширина /Высота (не более), мм 1700/1200/3200
    Вес (не более), кг 450
    Ширина/Диаметр рулона пленки (макс.), мм 500/300
    Производительность (макс.)*, уп./час 600-2400
    Объем накопительного бункера, л 60-240
    Диапазон дозировки, г 20–2000
    Д/ Ш упаковки (макс.), мм 400/250

    * Производительность зависит от веса дозы, длины упаковки, свойств упаковочного материала.

    ** Для обеспечения функционирования пневмоприводов данной фасовочной машины необходимо наличие «компрессора» (поставляется отдельно).

  • Описание работы

    Фасуемый продукт высыпается через горловину бункера на вибролоток, который, вибрируя с заданной амплитудой, подает его во взвешивающий ковш. Ковш крепится к раме дозатора на тензометрическом датчике (тензодатчике). При достижении указанных весовых параметров, тензодатчик подает сигнал на блок управления дозатора (контроллер "Libra"), который останавливает вибролоток, прекращая подачу продукта.

    При получении импульса от блока управления упаковочного автомата (сигнал "Разгрузка"), контроллер дозатора подает сигнал на открытие взвешивающего ковша. Ковш открывается, высыпая свое содержимое в лейку. По лейке, через тубус рукавообразующего приспособления, продукт высыпаеться в свернутую тубой (рукавом) упаковочную пленку с запаянным задним швом и донышком (заготовку упаковки). В это время контроллер включает вибролоток для наполнения взвешивающего ковша следующей порцией продукта.

    Работой упаковочного автомата управляет расположенный в блоке управления микроконтроллер, который после разгрузки взвешивающего ковша (выдачи дозы продукта) приводит в действие механизм протяжки пленки. При протяжке происходит разматывание рулона и сворачивание пленки, через воротник, в рукав вокруг тубуса. Протянув пленку на необходимое расстояние (определяется по фотометке или заданным значением), микроконтроллер приводит в действие паечный узел.

    Паечный узел фасовочного аппарата использует принцип постоянного нагрева и за один прием одновременно запаивает типом шва "еврошов" верхний шов заполненной упаковки, продольный, нижний шов и боковые грани следующей упаковки. При этом, в момент сварки, производится отделение заполненной упаковки путем рассечения пленки механическим зубчатым ножом. Отсеченная упаковка падает на пол, в специальную емкость (коробку) или на отводящий транспортер.

    После размыкания сварных элементов микроконтроллер упаковочного автомата снова подает импульс контроллеру "Libra" (сигнал "Разгрузка"), заполняя следующую упаковку. Дополнительно микроконтроллер отслеживает момент окончания рулона упаковочного материала и другие аварийные ситуации.

  • Особенности

    Фасовочный автомат является оптимальным для фасовки сыпучести. Учитывая способ дозирования и характеристики дозатора, фасовочное оборудование позволяет произвольно изменять порции фасуемого продукта, а также достигать максимально точной дозировки. Не имеет ограничений на смену фасуемого продукта, присутствующих в автоматах с объемным дозатором (АФ-50-С-Об).

    Отличие данного упаковочного автомата от подобных АФ-35-В, АФ-45-В состоит а применении дополнительного узла, позволяющего, в автоматическом режиме, складывать и пропаивать с 4 сторон боковые складки (грани) пакета и формировать пакет в форме "стабило-бэг" (stabilo-beg).

    Автомат требует напольного розмещения и имеет ограничения по ширине используемой пленки и высоте формеруемой упаковки, указанные в технических характеристиках. Возможно изготовление автомата увеличенных размеров - максимальная ширина пленки будет составлять до 500 мм, высота пакета до 400 мм, а ширина до 250 мм.

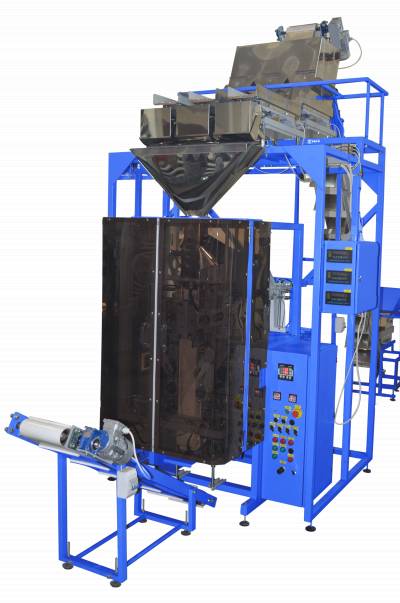

    Фасовочный автомат выпускается в моделях АФ-50-С-В1, АФ-50-С-В2, АФ-50-С-В3, АФ-50-С-В4. Их отличие между собой состоит в количестве взвешивающих ковшей ("ручьев"): В АФ-50-С-В1 1 "ручей", а в АФ-50-СВ4 соответственно 4 "ручья", что увеличивает производительность оборудования.

    Отдельной модификацией фасовочной машины является использование двухуровневого дозатора, позволяющего более точно и эффективно дозировать трудносыпучие продукты, не имеющие постоянной сыпучести. К примеру, чипсы способны либо застревать в горловине бункера (вибролотках), либо просыпаться большими сцепившимися порциями. Соответственно, размер дозы может иметь нежелательные отклонения от заданного. Что бы это исключить, в дозаторе используются 2 уровня вибролотков.

  • Документация

    Эксплуатация фасовочного оборудования. F.A.Q. (Часто Задаваемые Вопросы)

  • Возможности 600-2400 уп./час
  • Тип упаковки пакет стабило (stabilo)
  • Продукция сыпучие продукты

Дополнительная информация

  • Цена 449500
  • Характеристика
    Электропитание, В/Гц 380/50
    Потребление электроэнергии, kВт/час 2,5
    Пневмопитание**, атм./л.мин. 6/350
    Длина /Ширина /Высота (не более), мм 1100/1200/2500
    Вес (не более), кг 380
    Ширина/Диаметр рулона пленки (макс.), мм 500/300
    Производительность (макс.)*, уп./час 2400
    Объем накопительного бункера, л 60
    Диапазон дозировки, см.куб 50–1000
    Д/Ш упаковки (макс.), мм 400/250

    * Производительность зависит от объема дозы, длины упаковки, свойств упаковочного материала.

    ** Для обеспечения функционирования пневмоприводов данной фасовочной машины необходимо наличие «компрессора» (поставляется отдельно).

  • Описание работы

    Фасуемый продукт высыпается через горловину бункера в "стакан", закрепленный на барабане и находящийся под горловиной. Барабан имеет такое расположение "стаканов", при котором в тот момент, когда один "стакан" находится под горловиной, противоположный ему "стакан" находится над тубусом рукавообразующего приспособления. Т.е. одновременно происходит наполнение продуктом "стакана", находящегося под горловиной бункера, и опустошение "стакана", находящегося над тубусом.

    При получении импульса от микроконтроллера блока управления, электропровод дозатора проворачивает барабан, смещая заполненный "стакан" от горловины бункера в сторону тубуса и подставляя под горловину следующий пустой "стакан". При достижении тубуса, заполненый "стакан" опустошается, высыпая свое содержимое в тубус, на котором свернута тубой (рукавом) упаковочная пленка с запаянным задним швом и донышком (заготовка упаковки). Просыпаясь сквозь тубус, продукт заполняет упаковку

    После выдачи дозы продукта, микроконтроллер приводит в действие механизм протяжки пленки. При протядке происходит разматывание рулона и сворачивание пленки, через воротник, в рукав вокруг тубуса, а также формирование 4 граней упаковки. Протянув пленку на необходимое расстояние (определяется по фотометке или по значению длины с блока управления), микроконтроллер приводит в действие паечный узел.

    Паечный узел фасовочного аппарата использует принцип постоянного нагрева и за один прием одновременно запаевает типом шва "еврошов" верхний шов заполненной упаковки, подольный, нижний шов и боковые грани следующей упаковки. При этом, в момент сварки, производиться отделение заполненной упаковки путем рассечения пленки механическим зубчастым ножом. Отсеченная упаковка падает на пол, в специальную емкость (коробку) или на отводящий транспортер.

    После размыкания сварных элементов микроконтроллер снова подает импульс электроприводу дозатора на поворот барабана и высыпание содержимого "стакана" в новую упаковку. Дополнительно микроконтроллер фасовочной машини отслеживает момент окончания рулона упаковочного материала и другие аварийные ситуации.

  • Особенности

    Фасовочный автомат является оптимальным для фасовки продуктов, имеющих хорошую сыпучесть и способных равномерно и быстро заполнять свободные полости, таких как крупы, рис, семечки, зерно, семена, соль, сахар, чай, зерна кофе. и пылящих или трудносыпучих продуктов (мука, изюм, кукурузные палочки). Также необходимо учитывать, что вследствие приминения объемного дозатора, данное оборудование для фасовки не является универсальным и имеет ограничения на смену пакуемого продукта.

    Отличие данного автомата фасовочного от подобных АФ-35-ОМ, АФ-45-ОМ, АФ-50-ОМ состоит в применении дополнительного узла, позволяющего, в автоматическом режиме, складывать и пропаивать с 4 сторон боковые складки (грани) пакета и формировать пакет в форме "стабило-бэг" (stabilo-beg).

    Автомат фасовочно-упаковочный требует напольного размещения и имеет ограничения по ширине используемой пленки и высоте формируемой упаковки, указанные в технических характеристиках.

  • Возможности 2400 уп./час
  • Тип упаковки пакет стабило (stabilo)
  • Продукция сыпучие продукты

Дополнительная информация

  • Цена 495900
  • Характеристика
    Электропитание, В/Гц 380/50
    Потребление электроэнергии, kВт/час 2,5
    Пневмопитание**, атм./л.мин. 6/350
    Длина /Ширина /Высота (не более), мм 1700/1200/3200
    Вес (не более), кг 450
    Ширина/Диаметр рулона пленки (макс.), мм 500/300
    Производительность (макс.)*, уп./час 1200
    Объем накопительного бункера, л 60
    Диапазон дозировки, см.куб. 50–1000
    Д/ Ш упаковки (макс.), мм 400/250

    * Производительность зависит от объема дозы, длины упаковки, свойств упаковочного материала.

    ** Для обеспечения функционирования пневмоприводов данной фасовочной машины необходимо наличие «компрессора» (поставляется отдельно).

  • Описание работы

    Фасуемый продукт ссыпаеться по наклонным стенкам к горловине бункера, соединенной с тубусом рукавообразующего приспособления. Сквозь горловину и тубус проходит вертикально расположенный шнек, верхняя часть которого закреплена в электроприводе. Просыпаясь через горловину, продукт заполняет полости между винтовой поверхностью шнека и внутренней поверхностью тубуса. Для исключения его высыпания, в нижней части тубуса предусмотрен клапан.

    При подаче питания от счетчика "СТ201", расположенного в блоке управления упаковочного автомата, электропривод начинает вращать шнек, тем самым перемещая продукт из бункера вниз по тубусу. Скорость вращения шнека определяется значениями, установленными на частотном преобразователе. Дополнительно электропривод приводит в действие "ворошители" в бункере, которые перемешивают продукт, препятствуя сводообразованию и лучшему ссыпанию продукта к горловине бункера.

    На время вращения шнека клапан в нижней части тубуса открывается и продукт, перемещаемый шнеком, высыпается в свернутую на тубусе рукавом упаковочную пленку с запаянным задним швом и донышком (заготовку упаковки). После достижения количества импульсов, установленных на счетчике "СТ201", подача питания на электропривод прекращается, шнек останавливается и клапан на тубусе закрывается, отсекая выдачу дозы продукта в заготовку упаковки. В этот же момент счетчик "СТ201" подает импульс микроконтроллеру, управляющему работой упаковочного автомата.

    Получив импульс, микроконтроллер приводит в действие механизм протяжки пленки. При протяжке происходит разматывание рулона и сворачивание пленки, через воротник, в рукав вокруг тубуса. Протянув пленку на необходимое расстояние (определяется по фотометке или значением параметра "СЧt. 1"), микроконтроллер приводит в действие паечный узел.

    Паечный узел фасовочного аппарата использует принцип постоянного нагрева и за один прием одновременно запаивает типом шва "еврошов" верхний шов заполненной упаковки, продольный, нижний шов и боковые грани следующей упаковки. При этом, в момент сварки, производится отделение заполненной упаковки путем рассечения пленки механическим зубчатым ножом. Отсеченная упаковка падает на пол, в специальную емкость (коробку) или на отводящий транспортер.

    В это же время микроконтроллер упаковочного автомата подает импульс счетчику "СТ201", который подает питание на электропривод дозатора, заполняя следующую упаковку. Дополнительно микроконтроллер отслеживает моменты опустошения бункера, окончания рулона упаковочного материала и другие аварийные ситуации.

  • Особенности

    Фасовочный автомат является оптимальным для фасовки пылеобразующих сыпучих продуктов, таких как мука, сухое молоко, крахмал, цемент, мел. Автомат позволяет произвольную смену размера дозы и фасуемого продукта, но нужно иметь в виду, что данный автомат использует способ объемного дозирования, измеряя дозируемый продукт не по весу, а пот количеству оборотов шнека. Следовательно, при смене дозируемого продукта, необходимо учитывать его плотность, так как при одинаковом количестве оборотов для различных продуктов вес порций может отличаться.

    Отличие данного автомата от подобных состоит а применении дополнительного узла, позволяющего, в автоматическом режиме, складывать и пропаивать с 4 сторон боковые складки (грани) пакета и формировать пакет в форме "стабило-бэг" (stabilo-beg).

    Автомат требует напольного размещения и имеет ограничения по ширине используемой пленки и высоте формируемой упаковки, указанные в технических характеристиках. Возможно изготовление автомата увеличенных размеров - максимальная ширина пленки будет составлять до 500 мм, высота пакета до 400 мм, а ширина до 250 мм.

    Фасовочный автомат является оптимальным для фасовки продуктов, имеющих хорошую сыпучесть и способных равномерно и быстро заполнять свободные полости, таких как крупы, рис, зерно, семена, соль, сахар, чай, зерна кофе. Модель не применима для фасовки пылящих или трудносыпучих продуктов (мука, изюм, кукурузные палочки). Также необходимо учитывать, что вследствие применения объемного дозатора, данное оборудование для фасовки не является универсальным и имеет ограничения на смену пакуемого продукта.

  • Возможности 1200 уп./час
  • Тип упаковки пакет стабило (stabilo)
  • Продукция сыпучие продукты

Дополнительная информация

  • Цена 761250
  • Характеристика
    Электропитание, В/Гц    380/50
    Установленная мощность, кВт  4
    Пневмопитание, атм./л.м.  6/450 (требуется компрессор)
    В/Ш/Д (не более), мм  4500/4700/3200
    Вес (не более), кг  1800
    Толщина упаковочного материала, мкм  40-100
    Упаковочный материал  ПП, многослойные пленки
    Размеры упаковки В/Ш, мм  высота – 50-400, ширина – 50-240
    Допустимые приделы дозирование, (г)  100-2000
    Производительность (кинетическая), уп/час  до 1800 – для кусковых продуктов / до 3000 –для сыпучих продуктов
    Вид запайки швов упаковки  «еврошов»
    Формирователь упаковки  тубус с воротником (1 шт)
    Работа с пленкой  по фотометке / по длине
    Отслеживание аварийных ситуаций   да
    Блок управления упаковочного автомата кнопочный, со световой индикацией
    Простановка даты на шве (ХХ ХХ ХХ) да

    Производительность установки зависит от физических свойств фасуемых продуктов (удельный вес, сыпучесть, рыхлость, влажность и др.) от технологических параметров применяемых упаковочных  материалов (температура, время, величина компрессии сварки), типа применяемого дозатора и величины  дозы.

  • Описание работы

    Фасуемый продукт, по загрузочному транспортеру, поступает в приемную горловину (лейку) мультиголовочного весового дозатора. По распределяющему устройству (вибролотку) продукт поступает на взвешивающие ковши. В каждом ковше поступившая порция продукта взвешивается отдельно, после чего информация о весе поступает на вычислительный блок. После расчета различных комбинаций веса продукта, вычислительный блок выбирает оптимальную комбинацию заполнения упаковки и посылает сигнал выбранным ковшам с продуктом. Выбранные ковши открываются и продукт поступает в ковш синхронизации, после чего поступает, через лейку упаковочного автомата, в сформированную упаковку.

    Работой упаковочного автомата управляет расположенный в блоке управления микроконтроллер, который после разгрузки взвешивающих ковшей (выдачи дозы продукта) приводит в действие механизм протяжки упаковочного материала. При протяжке происходит разматывание рулона и сворачивание пленки, через воротник, в рукав вокруг тубуса. Протянув пленку на необходимое расстояние (определяется по фотометке или по длине), микроконтроллер приводит в действие паечный узел.

    Паечный узел фасовочного аппарата использует принцип постоянного нагрева и за один прием одновременно запаивает типом шва "еврошов" верхний шов заполненной упаковки, продольный, нижний шов и боковые грани следующей упаковки. При этом в момент сварки, производится отделение заполненной упаковки путем рассечения пленки механическим зубчатым ножом. Отсеченная упаковка падает на пол, в специальную емкость или на отводящий транспортер.

    После размыкания сварных элементов микроконтроллер упаковочного автомата снова подает импульс контроллеру, заполняя следующую упаковку. Дополнительно микроконтроллер отслеживает момент окончания рулона упаковочного материала и другие аварийные ситуации.

  • Особенности

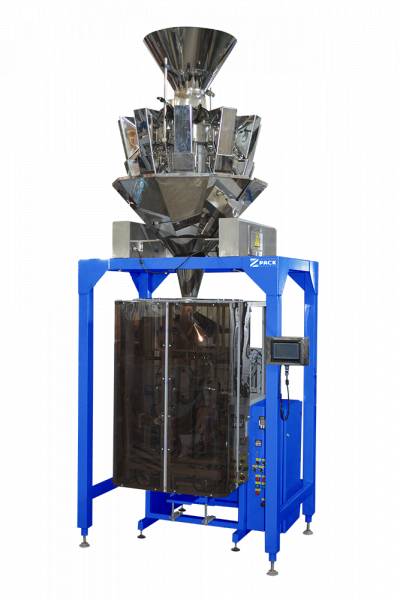

    Фасовочно-упаковочный автомат с комбинационным мультиголовочным дозатором, модели АФ-50-СВ10, является универсальной машиной для решения практически всех видов задач по расфасовке и упаковке в пакет «стабило» сыпучих, трудносыпучих и кусковых продуктов, с минимальной погрешностью и максимальной скоростью.

    Данная фасовочно-упаковочная машина состоит из дозатора и упаковочного аппарата, которые работают как одно целое, и синхронизированные между собой электрической связью.

    Весовой мультиголовочный дозатор состоит из 10 ручьев (взвешивающих ковшей), управляется с помощью сенсорного контроллера. По умолчанию в контроллере установлено 50 программ, для работы с различными видами продукции, а так же различными показателями фасовки (вес, допуски и т.д.).

    Упаковочный аппарат управляется с помощью кнопочного блока управления со световой индикацией (возможна установка сенсорного блока управления). Для формирования упаковки с пропаянными гранями, на данном автомате, применяются как 1-слойные так и многослойные ламинированные полимерные упаковочные материалы, за исключением полиэтиленовых (ПЭ).
    Упаковщик позволяет формировать стоячий пакет с пропаянными гранями (с 4-х сторон), при этом вертикальный шов формируется на одной из боковых граней готовой упаковки.

    Все узлы данного фасовочно-упаковочного автомата, контактирующие с продукцией, изготовлены из нержавеющей пищевой стали 304. АФ-50-СВ10 оснащен приводами и комплектующими мировых известных брендов (SТМ, CAMOZZI, Libra, МиКра, Zemic, INVT, HYUNDAI ).

    Выпускается данное оборудования в 1 модели АФ-50-СВ10, с возможностью модификаций весового мультиголовочного дозатора (увеличения количества ковшей -для большей производительности, объема ковшей - работа с большим весом или объемом продукции,  пневматический привод ковшей - работа со специфическими продуктами и т.д.)

  • Возможности 3000 уп./час
  • Тип упаковки пакет стабило (stabilo)
  • Продукция сыпучие продукты
