Автоматы/Полуавтоматы серии "Дой-пак"
Автоматы фасовочные серии "дой-пак" представляют собой фасовочно-упаковочные аппараты, позволяющие разделить на мелкие дозы (порции) сыпучие или жидкие продукты, а так же упаковать каждую из доз в отдельную упаковку в форме дой-пака (дой-пак-упаковка).
Фасовочно-упаковочные автоматы серии "дой-пак" являются самостоятельно действующими фасовочными установками (машинами), не требуют вмешательства человека в процесс своей работы, кроме подачи сырья в накопительный бункер и забора готовых дой-пак упаковок. Или если это полуавтоматическая установка или дозатор тогда оператор некоторые процессы осуществляет вручную (открытие пакета, запайку и т.д.)
Дополнительная информация
- Цена 304500
-
Характеристика
Электропитание, В/Гц
220/50
Установленная мощность, кВт
0,5
Пневмопитание, атм./л.м.
6/400
В/Ш/Д (не более), мм
1800/1300/2300
Вес (не более), кг
3600
Толщина упаковочного материала, мкм
60-150
Упаковочный материал
многослойные пленки
Размеры упаковки В/Ш, мм
высота – 180…280, ширина – 140…240
Допустимые приделы дозирование, см3
50-1500
Производительность (кинетическая), уп/час
1200
Вид запайки швов упаковки
постоянный нагрев
Вместительность магазина пакетов, шт
250…300
Отслеживание аварийных ситуаций
да
Возможность работы с ZIP-замком
да
* Производительность зависит от физических свойств фасуемых продуктов (удельный вес, сыпучесть, рыхлость, влажность и др.) от технологических параметров применяемых упаковочных материалов (температура, время, величина компрессии сварки) наличия ЗИП-замка, типа применяемого дозатора и величины дозы.
-
Описание работы
Описание готовится!
-
Особенности
Описание готовится!
-
Комплектация
Описание готовится!
- Возможности до 600 уп/час
- Тип упаковки пакет дой-пак
- Продукция сыпучие, жидкие продукты
Дополнительная информация
- Цена 169650
-
Характеристика
Характеристика Значение Производительность, уп/мин 10 - 12
Вес дозы, г до 1000
Применяемая тара Пакет "Дой Пак"
Параметры сети питания 220В, 50Гц
Установленная мощность, кВт 0,5
Габариты, мм, не более 950х750х1100
Масса, кг, не более 120
-
Описание работы
Оператор подставляет предварительно раскрытый на оправке пакет под воронку дозатора и нажимает педаль. Автоматически сформированная доза продукта из взвешивающего ковша через воронку попадает в пакет. Оператор продвигает этот пакет по столу в зону сварки, где происходит заварка пакета и простановка даты на шве, а оператор берет следующий пакет и т. д.
-
Особенности
Компрессор в комплект не входит.
Гарантия на оборудование: 12 месяцев. - Возможности 10 - 12 уп/мин
- Тип упаковки пакет дой-пак
- Продукция сыпучие, трудносыпучие, пылящие, непылящие
Дополнительная информация
- Цена 449500
-
Характеристика

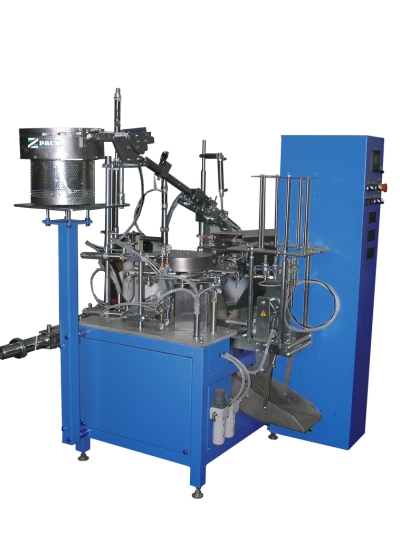

Характеристика Значение Производительность, уп/мин до 20
Применяемая тара Пакет "Дой Пак"
Ширина пакета, мм 100 - 150
Длина пакета, мм 130 - 250
Параметры сети питания 220В, 50Гц
Установленная мощность, кВт 1
Габариты, мм, не более 2000х920х1710
Масса, кг, не более 250
-
Описание работы
Установка в автоматическом режиме берет пакет из накопителя, раскрывает пакет, взвешивает и засыпает продукт в пакет, заваривает пакет, проставляя дату. Автомат укомплектован всем необходимым для работы с пакетами Дой Пак одной ширины.
-
Особенности
- Компрессор в комплект не входит.
- Гарантия на оборудование: 12 месяцев.
- Возможности до 20 уп/мин
- Тип упаковки пакет дой-пак
- Продукция сыпучие продукты
Дополнительная информация
- Цена 453850
-
Характеристика

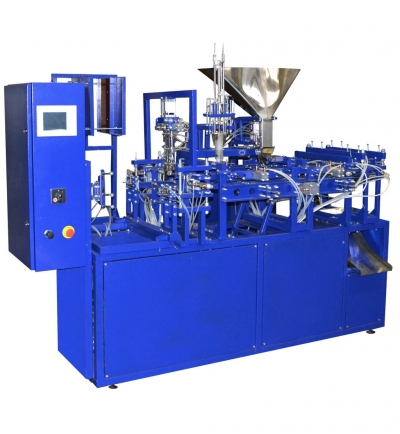

Характеристика Значение Производительность, уп/мин до 14
Объем дозы, см^3 (мл) 100 - 500
Применяемая тара Пакет "Дой Пак"
Ширина пакета, мм 100 - 150
Длина пакета, мм 130 - 250
Параметры сети питания 220В, 50Гц
Установленная мощность, кВт 1
Расход сжатого воздуха, л/мин (при 0,6 МПа) 95
Габариты, мм, не более 940х920х1710
Масса, кг, не более 250
-
Описание работы
Установка ДП-Н в автоматическом режиме берет пустой пакет дой пак из накопителя, раскрывает его, наполняет продуктом, ориентирует и подает штуцер в зону заварки, заваривает пакет, вваривая в него штуцер (вертикально), проставляет дату.
Установка укомплектована всем необходимым для работы с пакетами одной ширины. -
Особенности
- Компрессор в комплект не входит.
- Гарантия на оборудование: 12 месяцев.
- Возможности до 14 уп/мин
- Тип упаковки пакет дой-пак
- Продукция жидкости и пасты
Дополнительная информация
- Цена 181250
-
Характеристика

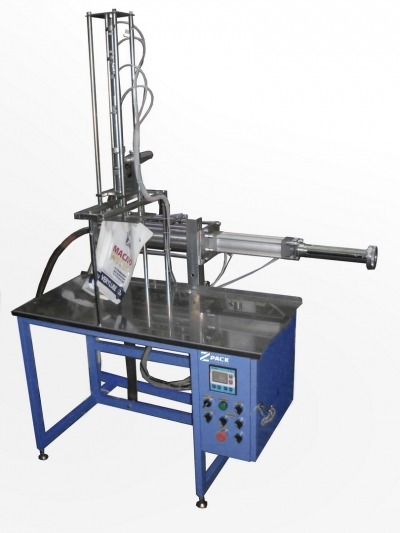

Характеристика Значение Производительность, уп/мин до 12
Объем дозы, см^3 (мл) 120 -1000
Применяемая тара Пакет "Дой Пак"
Вваривание штуцера: Вертикально / под углом 45 град.
Ширина пакета, мм 100 - 150
Длина пакета, мм 130 - 250
Параметры сети питания 220В, 50Гц
Установленная мощность, кВт 0,5
Габариты, мм, не более 950х750х1100
Масса, кг, не более 120
-
Описание работы
Оператор нажимает левую педаль полуавтомата, и подставленный под дозатор пакет заполняется продуктом. После этого, оператор продвигает пакет с находящимся в нем продуктом по столу в зону сварки и нажимает правую педаль. При этом происходит подача штуцера из накопителя, оператор визуально проверяет правильность позиционирования штуцера (при необходимости подвигает пакет влево или вправо.)
-
Особенности
Установка легко перенастраивается при необходимости фасовки в разные по размерам пакеты.
- Компрессор в комплект не входит.
- Гарантия на оборудование: 12 месяцев.
- Возможности до 12 уп/мин
- Тип упаковки пакет дой-пак
- Продукция жидкости и пасты
Дополнительная информация
- Цена 115130
-
Характеристика

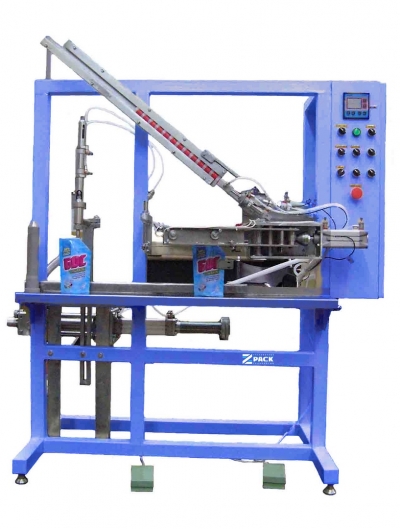

Характеристика Значение Производительность, уп/мин 6 - 10
Объем дозы, см^3 (мл) до 2000
Применяемая тара Пакет Дой Пак с носиком
Параметры сети питания 220В, 50Гц
Установленная мощность, кВт 120
Габариты, мм, не более 950х750х1100
-
Описание работы
Оператор одевает штуцер пакета на полозья полуавтомата и нажимает на педаль. Носик дозатора герметизирует штуцер пакета и обеспечивает наполнение пакета. Заполненный пакет оператор продвигает дальше по полозьям, где на штуцер удобно навинтить колпачок.
-
Особенности
При необходимости дозировать более 2-х литров, дозатор делает несколько срабатываний.
Полуавтоматическая установка ПДП-ФН позволяет наполнять пакеты как с вертикальным штуцером, так и с установленным под углом.
- Компрессор в комплект не входит.
- Гарантия на оборудование: 12 месяцев.
-
Комплектация
Полуавтомат укомплектован узлом опускания выпускного патрубка дозатора в горловину штуцера и узлом отделения капли.
- Возможности 6 - 10 уп./мин
- Тип упаковки пакет дой-пак
- Продукция жидкости
Дополнительная информация
- Цена 290000
-
Характеристика

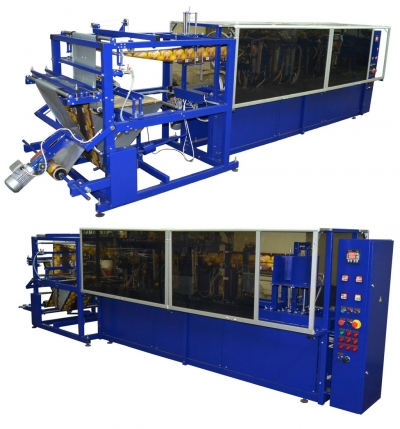

Электропитание, В/Гц 380/50 Потребление электроэнергии, кВт/час 2,5 Пневмопитание*, атм./л.мин. 6/250 Д/Ш/В (не более), мм 4900/1400/1500 Вес (не более), кг 450 Ширина/Диаметр рулона пленки(мах), мм 720/300 Производительность, уп.час. 1800 Д/Ш упаковки (мин.), мм 90/150 Д/Ш упаковки (макс.), мм 300/250 * Для обеспечения функционирования пневмоприводов данного оборудования, необходимо наличие компрессора (не входить в комплект).
**Производительность зависит от ширины пакета и свойств упаковочного материала.
-
Описание работы
Полимерная пленка разматывается с рулона, при помощи электропривода, которым управляет контроллер. Далее, по системе роликов с натяжителем, пленка подается на узел складывания пакета (упаковки) и формирования дна (плоское или улыбка), с предварительность перфорацией, для гарантированной пропайки швов.
После формирования дна упаковки, пленка попадает в узел пропайки дна упаковки и пропайки ZIP-замка (не входит в стандартную комплектацию), затем в узел пропайки вертикальных швов сформированного дой-пак (doy-pack) пакета. После пропайки швов пакета, контроллер подает сигнал, на протяжку сформированных пакетов в накопитель. Одновременнно, с пропайкой швов дой-пак пакета, срабатывает механизм разделения упаковок, путем разреза пневматическими ножницами.
Паечный узел пакетоформировочного автомата работает по принципу постоянного нагрева (запайка типом "еврошов"). Включает в себя вертикально расположенные сварные колодки (губки), размещены один за одним, с соблюдением кратности шага, в зависимости от ширины изготавлеваемой дой-пак упаковки. В случаии комплектации ZIP-замком, паечный узел включает в себя горизонтальную сварную колодку.
Пакетоделательным автоатом управляет контроллер, который отслеживает наличие, замятие или обрыв пленки, а так же отслеживает другие режимы работы и аварийные ситуации: давление воздуха, остановка по счетчику и т.д.
-
Особенности
Дой-пак (doy-pack) - является особым видом гибкой упаковки, представляющей собой полимерный пакет с донышком, что позволяет упаковке, в наполненном виде, быть устойчивой в ретикальном положении.
Автоматический пакетоделательный аппарат предназначен для изготовления дой-пак пакетов применяемых для упаковки сыпучих и жидких продуктов, среди которых: чай, кофе гранулированный, сублемированный, молотый и зерновой, майонез, кетчуп, сгущенное молоко и т.д.
Данное пакетоделательное оборудование подразумевает свою работу в напольном размещении, с высталением регулируемых опор. Выпускается станок в одной модификации, модели ADP-1, с возможность установки дополнительных узлов, обозначенных в разделе "комплектация".
-
Комплектация
Стандартная комплектация
- Узел размотки пленки;
- Узел формирования упаковки;
- Узел автоматической протяжки пакета;
- Узел запайки упаковки;
- Накопитель упаковок;
- Электронный БУ;
- Узел формирования упаковки по фотометке;
- Световая система индикация процессов работы.
Дополнительная комплектация:
- Узел впайки ZIP-замка;
- Узел надреза пакета;
- Стол для склейки полона пленки;
- Датер (6 символов на шве упаковки в формате - день, месяц, год ("ХХ ХХ ХХ"));
- Термопринтер (от 6 символов, в любой точке упаковки);
- Компрессор.
Оснащение
- Электроприводы – SТМ (Италия);
- БУ – МиКра (Украина);
- Частотные преобразователи – INVT, HYUNDAI (Корея);
- Подшипники - СХ (Польша).
- Возможности 1800 уп./час
- Тип упаковки пакет дой-пак
- Типы пленок любые, кроме ПВХ,ПОФ,ПЭ
Дополнительная информация
- Цена 98368

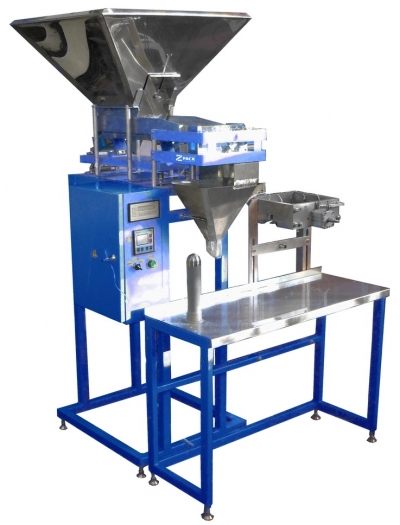

- Возможности до 10 упак/мин
- Тип упаковки пакет дой-пак
- Продукция сыпучие продукты
Дополнительная информация
-
Характеристика
ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ (в стандартной комплектации)

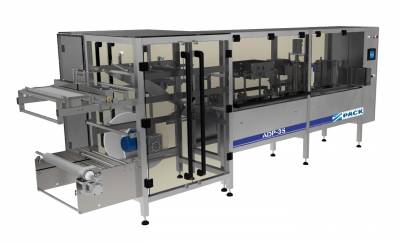

ASP-25
ASP-35
Производительность*, макс.
45 пакетов/мин.
Упаковочный материал
многослойные термосвариваемые пленки
Ширина пакета, макс.
150 мм
200 мм
Высота пакета, макс .
250 мм
350 мм
Диаметр рулона, макс.
500 мм
Ширина рулона, макс
600 мм
800 мм
Электричество
380 В, 50 Гц
Потребляемая мощность, макс.**
5 кВт
Потребление сжатого воздуха**
460 литров/мин., 6 атм.
Габаритные размеры** (L x B x H)
4600*1500*1500 мм
4600*1500*1600 мм
Вес**
~ 900 кг
~ 1100 кг
* Производительность зависит от размера и типа пакета, характеристик упаковочного материала, квалификации оператора, эксплуатации и обслуживания оборудования согласно технической инструкции.** Зависит от комплектации машины. -
Особенности
ОСОБЕННОСТИ:
- Автомат закрытого типа с защитным акриловым ограждением (по требованиям СЕ);
- Рама и панели изготовлены из нержавеющей стали;
- Быстрая и легкая переналадка на другой формат пакета;
- Программируемый логический контроллер (PLC) и русифицированный цветной сенсорный экран Mitsubishi, Япония;
- Возможность изготовления пакетов различных форматов и типов на одной машине.
-
Комплектация
Опциональная комплектация:
- Узел для производства пакетов с“zip-lock”;
- V-образная просечка для легкого вскрытия пакетов;
- Просечка Евро-слот;
- Скругление углов пакета;
- Модуль для производства фигурных пакетов;
- Сменные детали для производства 2-х и 3-х шовных пакетов «саше»;
- Сменные детали для быстрого перехода на другой формат пакета;
- Модуль среза уголка пакета для вваривания штуцера.
- Возможности 45 уп/минуту
- Тип упаковки пакет дой-пак
- Типы пленок любые
Дополнительная информация
- Цена 272600
-
Характеристика

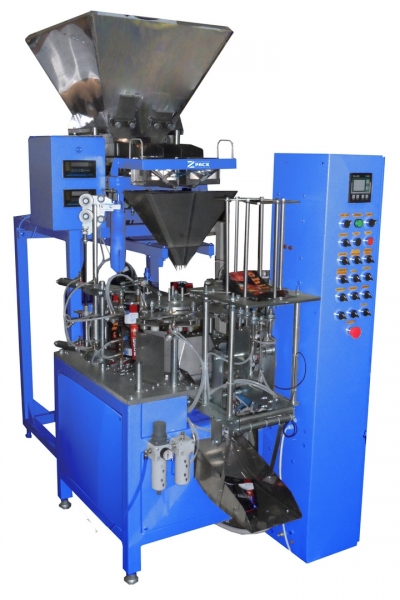

Электропитание, В/Гц
220/50
Установленная мощность, кВт
1
Пневмопитание, атм./л.м.
6/400
В/Ш/Д (не более), мм
2500/1700/2300
Вес (не более), кг
450
Толщина упаковочного материала, мкм
60-150
Упаковочный материал
многослойные пленки
Размеры упаковки В/Ш, мм
высота – 180…280, ширина – 140…240
Допустимые приделы дозирование, г
50-1500
Производительность (кинетическая), уп/час
1200
Вид запайки швов упаковки
постоянный нагрев
Вместительность магазина пакетов, шт
250…300
Отслеживание аварийных ситуаций
да
Возможность работы с ZIP-замком
да
-
Описание работы
Оператор закладывает стопку пакетов в накопитель, откуда, с помощью поворотного механизма с вакуумными присосками, упаковка вытягивается и перемещается в рабочую зону.
После вывода пакета в рабочую зону, а также отработки одного цикла всеми узлами автомата, траверса механизма перемещения пакетов перемещает все пакеты в рабочей зоне автомата на следующую ступень обработки.
Перемещенный на позицию раскрытия верха пакет захватывается с двух сторон присосками и растягивается. Не запаянный верх пакета раскрывается, а при наличии закрытого ЗИП-замка-отгибается. Между отогнутыми краями верха входят и смыкаются захваты механизма раскрытия ЗИП. Зажав края пакета, захваты расходятся в противоположные стороны раскрывая ЗИП- замок, после чего захваты размыкаются и поднимаются в верх.
В перемещенный на позицию пакет с раскрытым верхом опускается конус. Достигнув дна пакета, из конуса выходят лепестки и раскрывают дно, придавая пакету объёмную форму, после чего конус перемещается в верхнее положение.
После раскрытия пакета с помощью вертикального короба, опускаясь, короб входит закрытыми створками в верхнюю часть полностью раскрытого, перемещенного на позицию наполнения, пакета. Створки раскрываются, и доза продукта из весового дозатора через приемную воронку и короб попадает в пакет, после чего короб перемещается в верхнее положение.
Следующий узел специальными подпружиненными пальцами растягивает верх пакета, тем самым подготавливая его к последней операции – запайки верха.
При смыкании кареток, сварочные колодки зажимают перемещенный на позицию заполненный, с растянутым верхом, пакет и заваривают верхний шов пакета. Одновременно с заваркой верхнего шва пакета, смыкаются обрезиненные планки и закрывают ЗИП-замок.
Перемещенный на позицию узла сварки верхнего шва, заполненный и с растянутым верхом пакет зажимают сварочные колодки и заваривают верхний шов пакета. Одновременно с заваркой верхнего шва пакета, смыкаются обрезиненные планки и закрывают ЗИП-замок.
После размыкания узла сварки верхнего шва пакет падает в желоб и по нему отводится в ящик или на отводящий транспортер.
В автоматическом режиме работы автомата все команды приводам отправляет контроллер. Остановиться автомат в случае израсходования пустых пакетов, продукта в бункере или аварийной ситуации. Информация о причине остановки выводится на операторскую панель управления автомата.
-
Особенности
Фасовочный автомат серии "дой-пак" серии АФ-35-ДВ применяется для автоматического процесса фасовки практически любых видов хорошо сыпучих продуктов (кофе, чай, специи, соль, сахар, крупы и т.д.) в готовые пакеты дой- пак.
За счет использования весового линейного дозатора, данные аппарат позволяет производить фасовку (разделения на дозы) продукции в готовые пакеты с максимальной точностью. Весовой дозатор данной линии имеет память на 15 программ, что упрощает работу оператора, от частых перенастроек на разные продукты. Упаковочный узел данной машины позволяет использовать для работы дой-пак упаковки различных размеров указанных в тех. характеристиках. Возможно изготовление оборудования с индивидуальными параметрами.
Фасовочный комплекс выпускается в модели АФ-35-ДВ с модификациями весового дозатора (1, 2, 3, 4 ручья). Модель АФ-35-ДВ1, имеет 1 ручей весового дозатора с производительностью до 300 уп/час. Модель АФ-35-ДВ4, имеет 4 ручья весового дозатора, с производительностью до 1200 уп/час. Так же упаковщик имеет возможность подключения других видов дозаторов (весовой комбинационный мультиголовочный, объемный шнековый, объемный жидкостный, объемный карусельный или ленточный).
- Возможности до 600 уп/час
- Тип упаковки пакет дой-пак
- Продукция сыпучие, жидкие продукты
