• Характеристика

  Електроживлення, В/Гц	220/50
  Встановлена ​​потужність, кВт	1
  Пневможивлення, атм./Л.М.	6/400
  В/Ш/Д (не більше), мм	2500/1700/2300
  Вага (не більше), кг	450
  Товщина пакувального матеріалу, мкм.	60-150
  Пакувальний матеріал	багатошарові плівки
  Розміри упаковки В/Ш, мм	висота - 180 ... 280, ширина - 140 ... 240
  Допустимі межі дозування, г	50-1500
  Продуктивність (кінетична), уп/год.	1200
  Вид запаювання швів упаковки	постійне нагрівання
  Місткість магазину пакетів, шт	250…300
  Відстеження аварійних ситуацій	так
  Можливість роботи із  ZIP -замком	так

• Опис роботи

  Оператор закладає стос пакетів у накопичувач, звідки, за допомогою поворотного механізму з вакуумними присосками, упаковка витягується та переміщається в робочу зону.

  Після виведення пакета в робочу зону, а також відпрацювання одного циклу всіма вузлами автомата, траверса механізму переміщення пакетів переміщає всі пакети в робочій зоні на наступний ступінь обробки.

  Переміщений на позицію розкриття верхівки пакет захоплюється з двох сторін присосками і розтягується. Не запаяний верх пакета розкривається, а за наявності закритого ЗІП-замка-відгинається. Між відігнутими краями верху входять і стуляються захоплення механізму розкриття ЗІП. Затиснувши краї пакета, захоплення розходяться в протилежні сторони, розкриваючи ЗІП-замок, після чого захоплення розмикаються і піднімаються вгору.

  У переміщений на позицію пакет із розкритим верхом опускається конус. Досягши дна пакета, з конуса виходять пелюстки і розкривають дно, надаючи пакету об'ємну форму, після чого конус переміщається у верхнє положення.

  Після розкриття пакета за допомогою вертикального короба, опускаючись, короб входить закритими стулки у верхню частину повністю розкритого, переміщеного на позицію наповнення пакета. Стулки розкриваються, і доза продукту з вагового дозатора через приймальну воронку і коробок потрапляє в пакет, після чого короб переміщається у верхнє положення.

  Наступний вузол спеціальними пружними пальцями розтягує верх пакета, тим самим готуючи його до останньої операції - запаювання верху.

  При змиканні кареток зварювальні колодки затискають переміщений на позицію заповнений, з розтягнутим верхом пакет і заварюють верхній шов пакета. Одночасно із заваркою верхнього шва пакета, замикаються гумові планки та закривають ЗІП-замок.

  Переміщений на позицію вузла зварювання верхнього шва заповнений і з розтягнутим верхом пакет затискають зварювальні колодки і заварюють верхній шов пакета. Одночасно із заваркою верхнього шва пакета, замикаються гумові планки та закривають ЗІП-замок.

  Після розмикання вузла зварювання верхнього шва пакет падає в жолоб і по ньому відводиться в ящик або на транспортер, що відводить.

  В автоматичному режимі роботи автомата всі команди приводів відправляє контролер. Зупинити автомат у разі витрачання порожніх пакетів, продукту в бункері або аварійної ситуації. Інформація про причину зупинки відображається на панелі керування автомата.

• Особливості

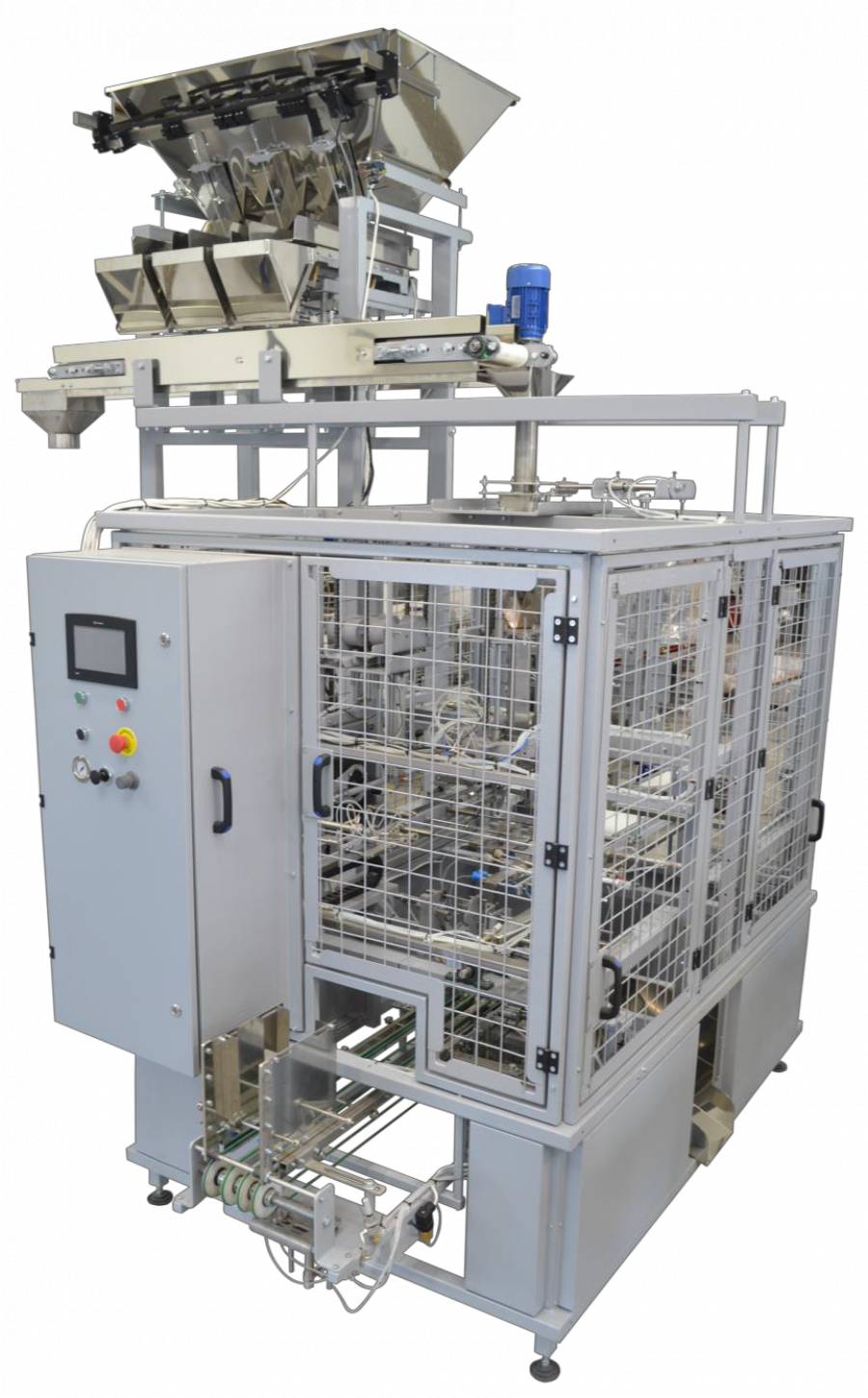

  Фасувальний автомат серії "дой-пак" серії АФ-35-ДВ застосовується для автоматичного процесу фасування практично будь-яких видів добре сипучих продуктів (кави, чай, спеції, сіль, цукор, крупи тощо) в готові пакети дой-пак.

  За рахунок використання вагового лінійного дозатора дані апарат дозволяє проводити фасування (поділу на дози) продукції в готові пакети з максимальною точністю. Ваговий дозатор даної лінії має пам'ять на 15 програм, що полегшує роботу оператора, від частих переналаштувань на різні продукти. Пакувальний вузол даної машини дозволяє використовувати для роботи дой-пак упаковки різних розмірів, зазначених у тих. характеристиках. Можливе виготовлення обладнання з індивідуальними параметрами.

  Фасувальний комплекс випускається в моделі АФ-35-ДВ з модифікаціями вагового дозатора (1, 2, 3, 4 струмка). Модель АФ-35-ДВ1 має 1 струмок вагового дозатора з продуктивністю до 300 уп/год. Модель АФ-35-ДВ4, має 4 струмки вагового дозатора, з продуктивністю до 1200 уп/год. Також пакувальник має можливість підключення інших видів дозаторів (ваговий комбінаційний мультиголовковий, об'ємний шнековий, об'ємний рідинний, об'ємний карусельний або стрічковий).

• Можливості
  до 600 уп/год
• Тип упаковки
  пакет дой-пак
• Продукция
  сыпучие, жидкие продукты
