1.    Склад та структура пропозиції

1.1 Обладнання

За Вашим запитом пропонуємо виготовити наступне обладнання :

- Лінія фасування в паперові пакети, до складу до якої входять:

                          - пульт управління;

                          - приймальний магазин для порожніх пакетів;

       - вузол вилучення пакету з магазину, розправлення та встановлення порожнього пакета в приймальний лоток конвеєра;

       - шнековий дозатор (для фасування борошна та інших продуктів, що пилять).

        - покроковий конвеєр з приймальними осередками для пакетів;

        - вузол складання верху пакета;

        - вузол відрізки зайвої частини верху пакета;

        - вузол загортання та заклеювання верху пакета;

        - вузол виймання пакета на лоток;

        - вузол проставлення дати на пакеті.

1.2. Призначення та сфера застосування

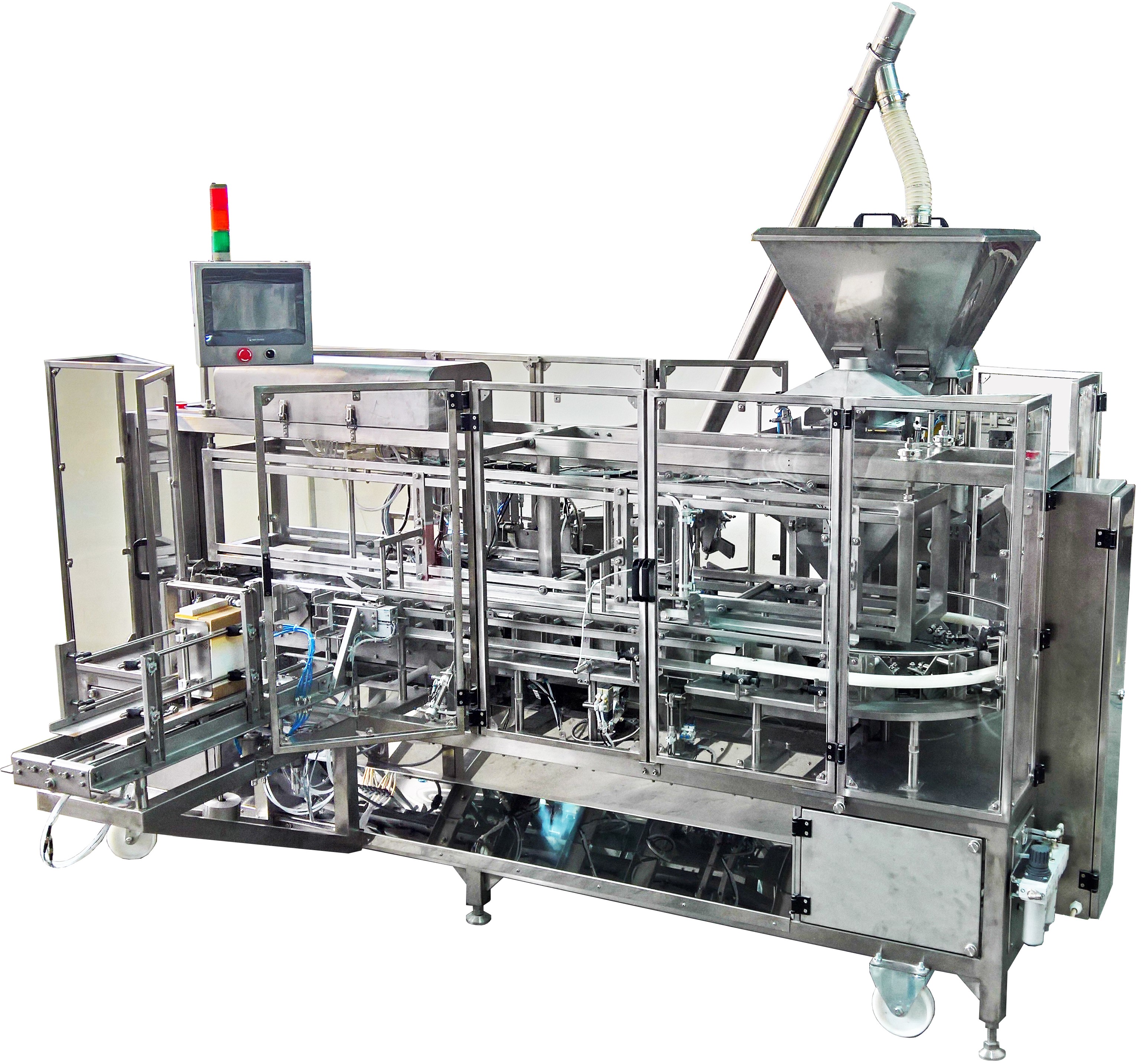

Лінія для фасування в паперові

        борошно, крохмаль, соду та інші продукти, що пилять, в пакети по 1, 2 або 3 кг (фасування в пакети по 5 кг не передбачена).

1.3. Загальний принцип роботи

Готові паперові пакети виймаються з магазину (їх туди поміщається більше 200шт) автоматично розкриваються і вкладаються в комірку конвеєра, що забезпечує покрокове переміщення. продуктом, потім після руйнування продукту пакет потрапляє на вузол складання верхньої частини. На наступній позиції відрізається зайва частина верху пакета, потім відбувається загортання та заклеювання пакета. Готовий заповнений та запечатаний пакет надходить на накопичувальний лоток, звідки його зручно подавати на стіл термотунелю для групової упаковки.

   1.4. Склад лінії

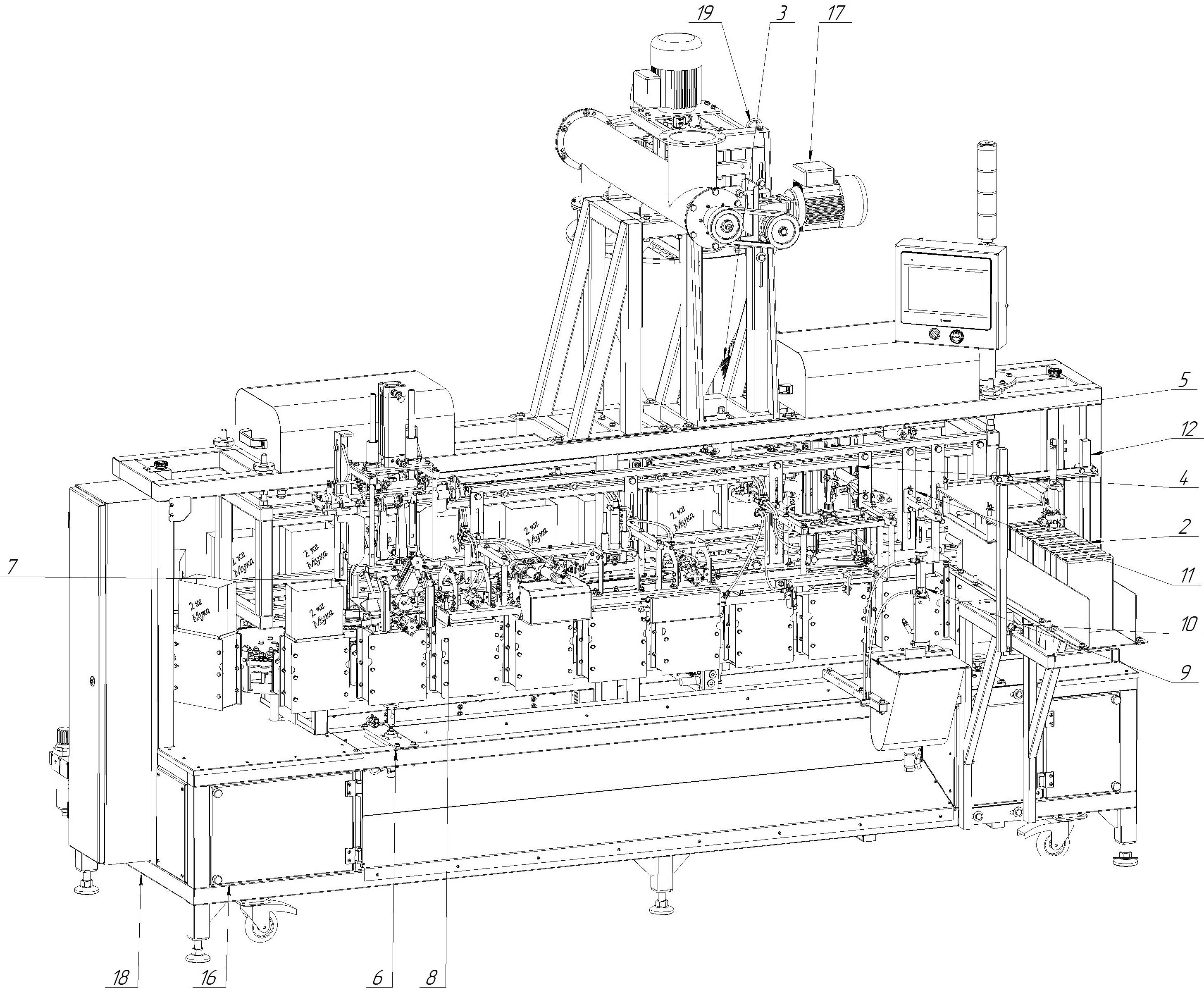

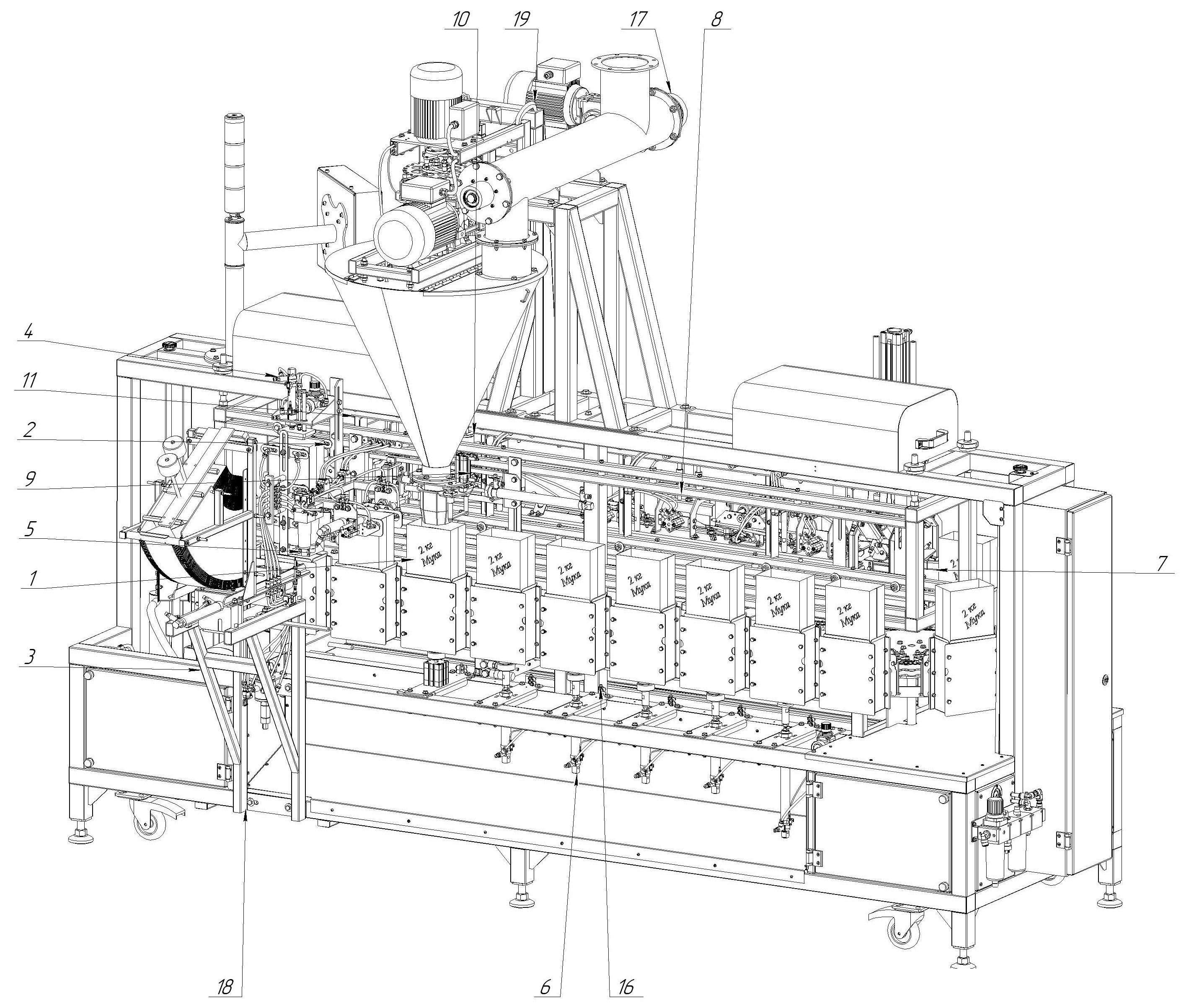

Лінія є металевий каркас (поз 16.), на якому змонтовані наступні вузли:< /p>

            - Покроковий ланцюговий конвеєр з приймальними осередками для пакетів (поз. 1). Здійснює покрокове переміщення пакетів за позиціями.

            - Магазин порожніх пакетів і вузол вилучення пакету з магазину (поз. 3). Виконує поштучне вилучення пакетів з магазину заготовок та подачу пакета маніпулятором до вузла розкриття дна пакета.

             - Вузол розкриття дна (поз. 4). Здійснює розкриття дна пакета, розправлення та встановлення пакета в приймальну комірку. конвеєра.

             - Вузол розкриття верху пакета (поз. 5). Розкриває за допомогою вакуум-присосок пакет під дозатором, а потім фіксує верх пакета шторками.

Забезпечує дозування борошна та засипання борошна в пакет.

За допомогою пневмоприводу пакет піддається вібрації, що сприяє зменшенню обсягу фасованого продукту в пакеті.

Видаляє з приймального осередку порожній пакет, запобігаючи його подальшому переміщенню в зону складання верхнього шва та заклеювання пакета.

- Вузол складання верху пакета (поз 7).Здійснює притоптування верху та формування верхньої кромки пакета для подальшої її загинання.

Рівняє верхню крайку та відрізає зайву частину пакета, залишаючи тільки крайку, необхідну для підвороту.

      - Вузол першого загину (поз. 8). Здійснює підворот верхньої кромки пакета на 180^о.

      - Вузол другого загину (поз. 8). Виконує притискання лінії загину та складання верхнього клапана у горизонтальному напрямку.

      - Вузол нанесення холодного клею (поз. 9).

      - Вузол притоптування верху пакета (поз. 8, 11). на нього клеєм для якісного приклеювання.

      - Вузол вивантаження готового пакета (поз. 2). Витягує пакет із комірки транспортера і стикає його на лоток готової продукції.

      - Вузол штемпельного нанесення дати (поз. 12). Проставляє дату фасування на готові пакети (до 6 символів у два рядки) коли вони знаходяться на лотку готової продукції.

*Подача борошна в бункер шнекового дозатора здійснюється або Шнековим живильником, або Шнековим завантажувачем:

- Шнековий живильник. Забезпечує подачу борошна в бункер шнекового дозатора із силосів Замовника.

          - Шнековий завантажувач.

Забезпечує подачу борошна в бункер шнекового дозатора з приймального бункера.
