Додаткова інформація

• Цена
  261000
• Характеристика

  Електроживлення, В/Гц	380/50
  Споживання електроенергії, kВт/год	1,5
  Пневможивлення**, атм./л.хв.	6/250
  Довжина /Ширина /Висота (не більше), мм	4100/1300/1800
  Вага (не більше), кг	320
  Ширина/Діаметр рулону плівки (макс.), мм	300/300
  Продуктивність (макс.)*, уп./год.	1200
  Об'єм накопичувального бункера, л	30
  Діапазон дозування, г	2–100
  Д/Ш упаковки (макс.), мм	65-150/50-120

  * Продуктивність обладнання залежить від обсягу дози, властивостей дозованої продукції, властивостей пакувального матеріалу та довжини упаковки.

  ** Для забезпечення роботи пневмоприводів даної фасувальної машини, потрібна наявність компресора (не входить до стандартної комплектації).

  Документація

  • Порційна упаковка: стик чи саше?  Стаття
  • Експлуатація фасувального обладнання. F.A.Q. (Часті питання)
  • Перерахунок об'ємних заходів у вагові показники. Таблиця
• Опис роботи

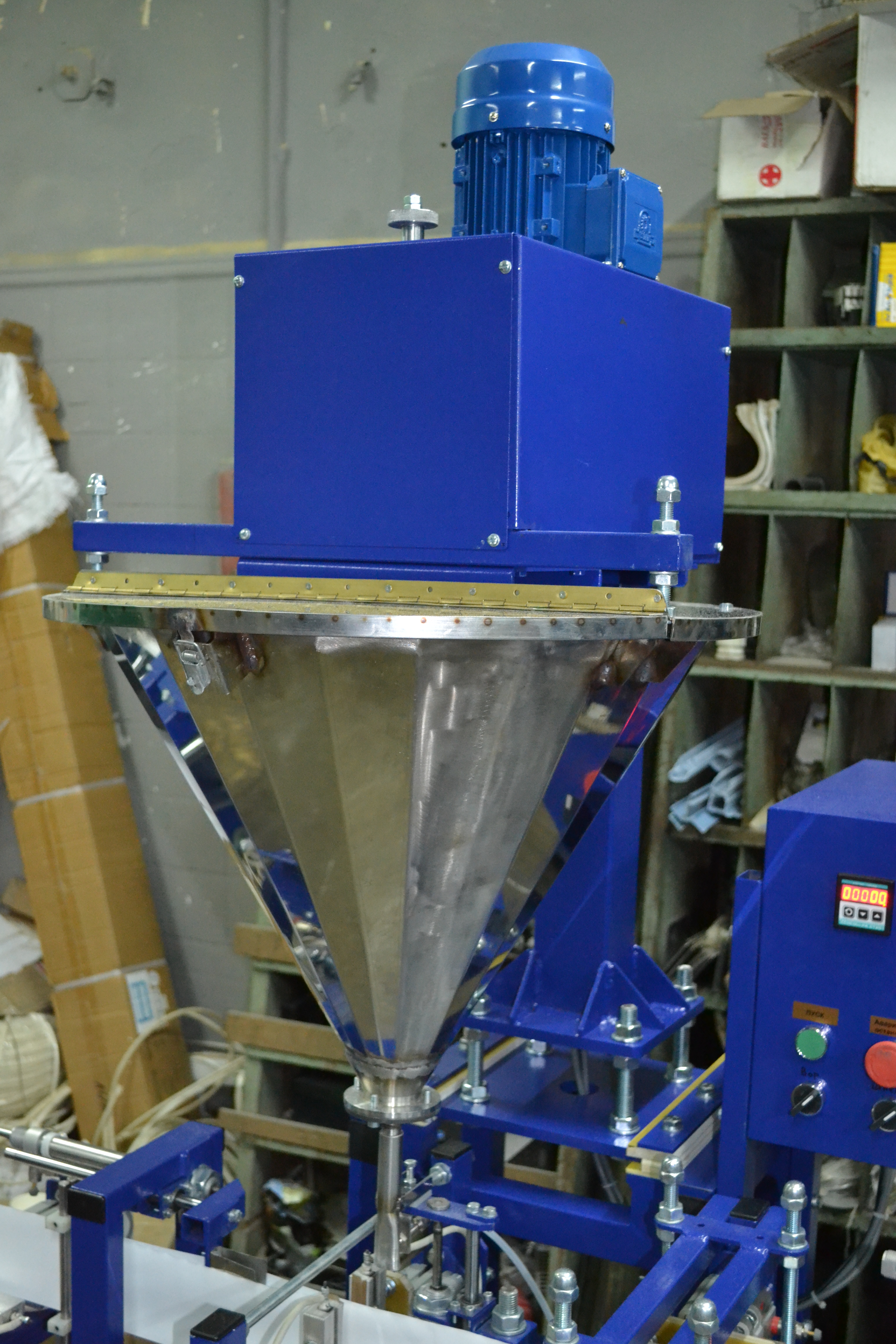

  Продукція, що фасується, по похилих стінках, зсипається до горловини накопичувального бункера, з'єднаної з трубкою видачі дози. Крізь горловину та трубку проходить вертикально розташований шнек, верхня частина якого закріплена в редукторі електроприводу. Прокидаючись через горловину накопичувального бункера, продукт заповнює порожнини між гвинтовою поверхнею шнека та внутрішньою поверхнею трубки.

  При подачі сигналу від контролера дозатора, розташованого в блоці управління, електропривод починає обертати шнек, тим самим переміщуючи продукт із накопичувального бункера вниз по трубці. Продукт дозується двома швидкостями (груба та точна), встановленими на контролері. Швидкість обертання шнека визначається значеннями, встановленими на частотному перетворювачі. Додатково, за бажанням замовника, може бути встановлений ворошитель, для покращення ссипання продукту до горловини бункера. За допомогою спеціального вузла, сформована заздалегідь саші упаковка розкривається, а трубка шнекового дозатора опускається в пакет для заповнення дозою продукції. Після заповнення саші пакету, блок керування подає команду на підняття трубки дозатора та запаювання останнього шва саші упаковки.

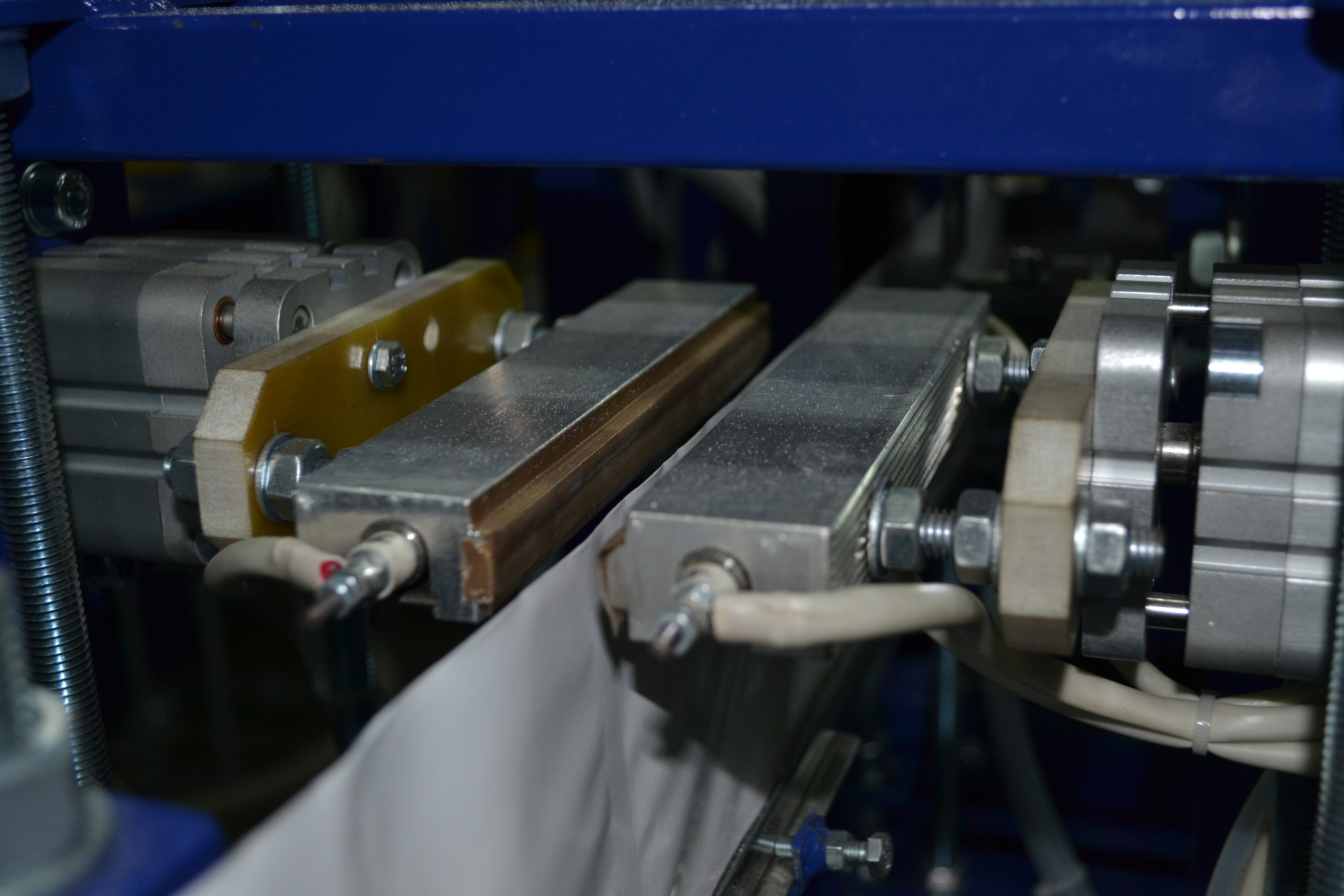

  Вузол запаювання працює за допомогою постійної підтримуваної температури поверхні зварених колодок і запає типом шва "єврошів" всі шви заповненої саші упаковки . Після спайки упаковки, вузол протягування плівки переміщає запаяний пакет у горизонтальній площині, відбувається розмотування рулону пакувального матеріалу та згортання того ж матеріалу, через формувач пакету, в заготівлю саші пакета.

  У той час, як вузол протяжки досяг крайньої точки, здійснюється відділення заповненої саші упаковки, шляхом відсічення пакету  механічним ножем. У цей час, блок управління подає команду на висипання дози в новий саші пакет, розтискає нагрівальні зварний колодки і переміщає пакувальний матеріал, для запаювання наступної саші  упаковки. Відокремлений пакет падає на підлогу, у спеціальну ємність (коробку) або на відвідний транспортер.

  Мікроконтролер фасувального автомата додатково відстежує аварійні ситуації роботи обладнання: закінчення або розрив рулону пакувального матеріалу, защемлення і т.д.

• Комплектація

  Стандартна комплектація

  • Об'ємний шнековий дозатор з накопичувальним бункером;
  • Формувальник 3-х або 4-х шовної упаковки "саші";
  • Система автоматичного протягування упаковки за довжиною та "фотометкою";
  • Вузол запаювання поздовжніх та поперечних швів упаковки;
  • Вузол прокладання дати на шві упаковки (день, місяць, рік "ХХ ХХ ХХ");
  • Електронний СУ зі світловою індикацією та відстеженням аварійних ситуацій.



  Додаткова комплектація

  • Зворушувач у бункер;
  • Термопринтер (від 6 символів, у будь-якій точці упаковки);
  • Система контролю довжини упаковки на малюнку на плівці;
  • Вузол надрізу упаковки;
  • Вузол "євровисічки" на шві упаковки;
  • Кожух захисний;
  • Компресор.



  Обладнання:

  • Електроприводи – STM (Італія);
  • БО – МіКра (Україна);
  • Частотні перетворювачі – INVT, HYUNDAI (Корея);
  • Підшипники - СХ (Польща);
  • Вузли, які контактують із продуктом – сталь 304.
• Можливості
  1500-1800 уп./год
