Додаткова інформація

• Цена
  243600
• Характеристика

  Електроживлення, В/Гц	220 / 50
  Споживання електроенергії, кВт/год	1,5
  Пневможивлення**, атм./л.хв.	6/200
  Довжина /Ширина /Висота (не більше), мм	900/1100/2300
  Вага (не більше), кг	180
  Ширина/Діаметр рулону плівки (макс.), мм	250 / 300
  Продуктивність (макс.)*, уп./год	2400-12000
  Об'єм накопичувального бункера, л	20
  Діапазон дозування, див.куб	2-20
  Д/Ш упаковки (макс.), мм	200 / 17-35

  * Продуктивність обладнання залежить від обсягу дози, властивостей фасованої продукції, властивостей пакувального матеріалу та довжини упаковки.

  ** Для забезпечення роботи пневмоприводів фасувального автомата, потрібна наявність компресора.



• Опис роботи

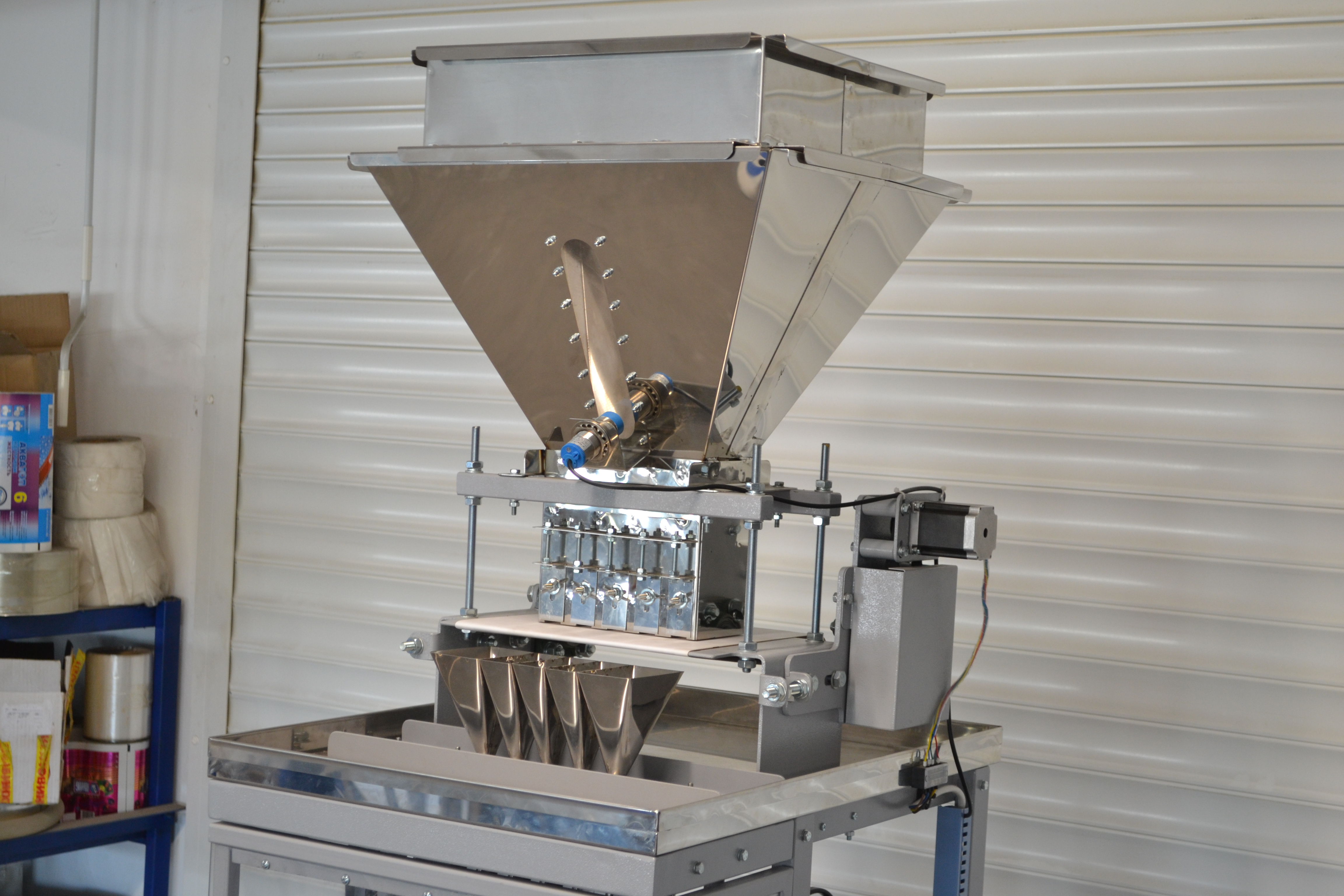

   Дозований продукт, завдяки хорошому зчепленню зі стрічкою дозатора, витягується з горловини бункера, що подає (через регульовані заслінки в бункері) і переміщає продукт до завантажувальних лійок, через які він висипається в трубки. По трубках продукт надходить у сформовану упаковку (стік) та заповнює її до заданого рівня.

  Після заповнення упаковки до заданої норми ЕБУ подає сигнал на кроковий двигун для запуску приводу транспортної стрічки, що призводить до запуску нового циклу фасування продукції.

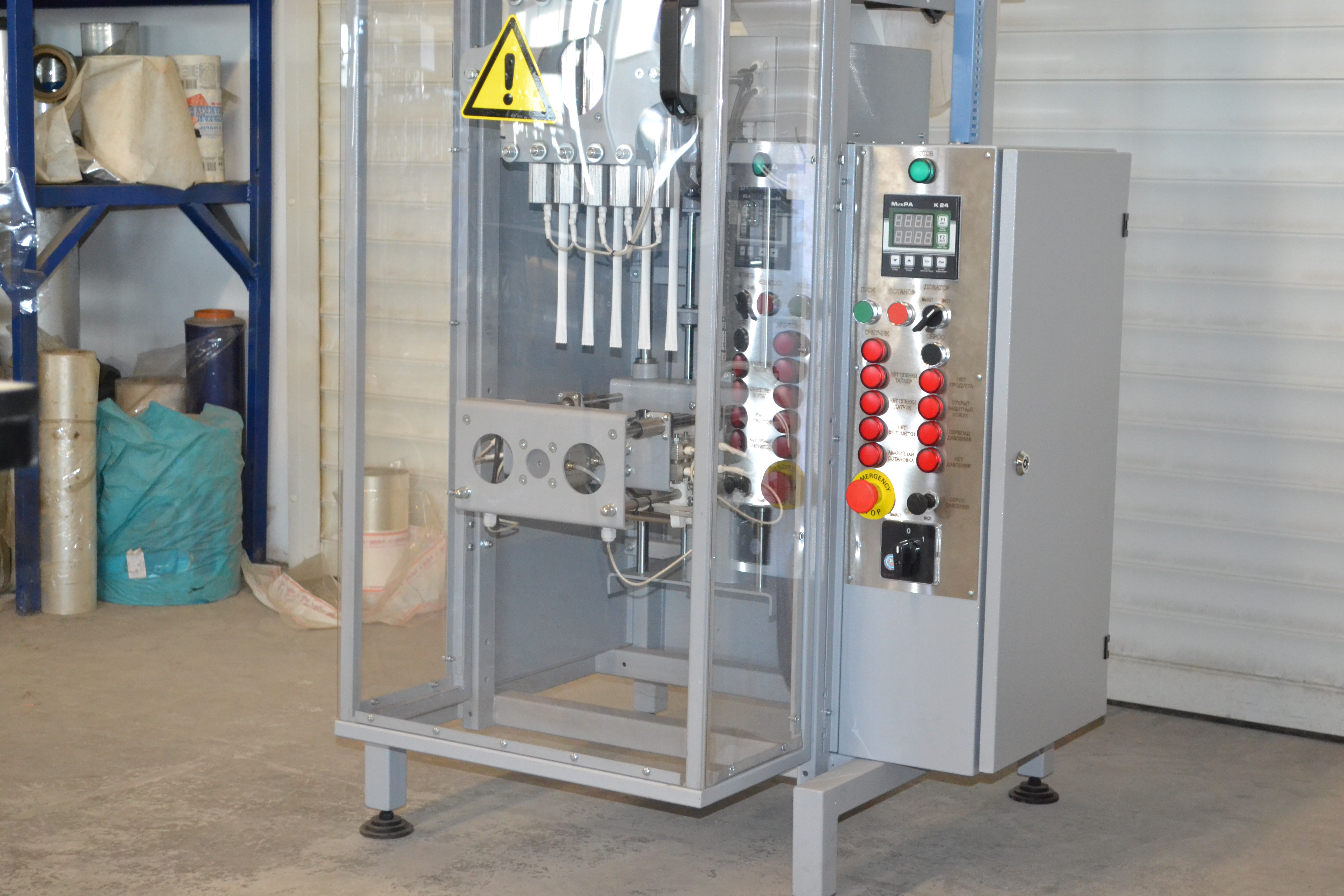

  Вузол запаювання шва працює за принципом постійного нагріву. Тип типу шва «єврошів», що запаюється, верхній шов вже заповненої упаковки стік. Бічний і нижній шов запаюють стик упаковку для наступної порції продукції. Момент зварювання стик-упаковки, відбувається зміщення нагрівальних елементів (губок) які розміщені горизонтально, а також пайкового вузла (каретки) на задану довжину упаковки в нижню частину автомата. Губки в момент переміщення вниз залишаються в стислому положенні, що дозволяє протягувати пакувальний матеріал. Відбувається розмотування рулону та згортання пакувального матеріалу, через формувач стик упаковки (комір), в рукав навколо напрямної трубки.

  У момент досягнення розфасувальної та упакованої продукції в стик-пакет нижньої точки автомата проводиться її відділення за допомогою зубчастого (прямого) ножа шляхом розсічення пакувального матеріалу. Прокидаючись крізь трубку, фасований продукт заповнює сформовану упаковку (стік). Відсічена упаковка падає на підлогу, в спеціальну ємність (коробку) або на транспортер, що відводить.









• Особливості

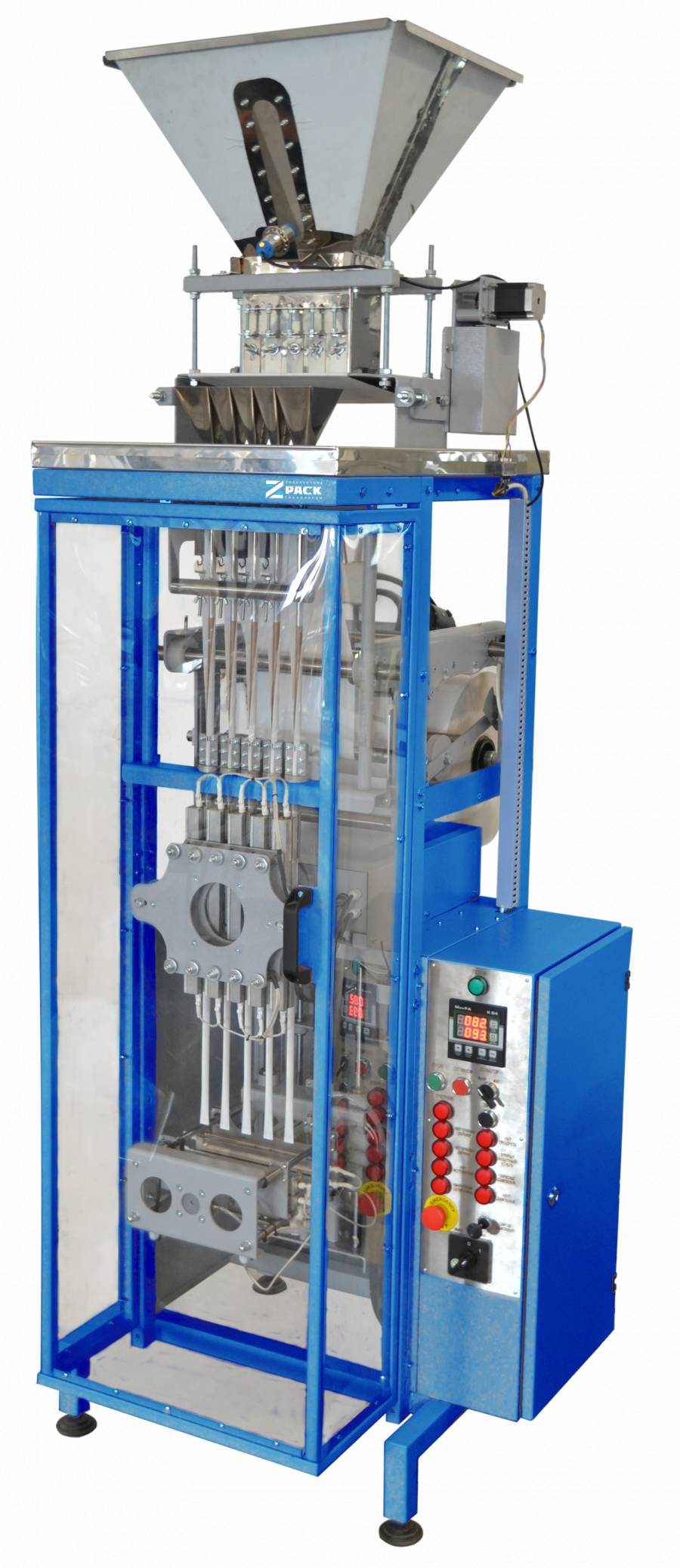

  АФ-120-ОМ(Л)1-5 є вдосконаленим нащадком моделі АФ-120-ОМ. Відмінністю нової моделі є універсальність стрічкового об'ємного дозатора (відсутність перехідних лійок - відсутність налипання продукту), що дозволяє використовувати його для відділення на порції (дозування) практично будь-яких видів продукції, які застосовуються для фасування верб «стик» пакет. Кардинально змінився дизайн. З'явилася можливість переміщати обладнання за допомогою штабелера без піддону. Зменшилася кількість пневматичних приводів, що спростило обслуговування обладнання, а також зменшилися витрати на купівлю дешевшого компресорного обладнання. Органи управління отримали додаткові можливості відстежувати зупинку апарата (датчик наявності продукції в бункері, затискання продукції, зупинка при відкритті захисного кожуха).

  АФ-120-ОМ(Л)1 – 1 струмок, продуктивністю до 30 упаковок/хвилину. Модель 5 струмків, продуктивністю до 150 упаковок/хвилину.

• Можливості
  2400-12000 уп/хв
